진동 계측 · Balancing
회전기계 로터 발란싱 측정
- VM100
MMF VM100 진동분석기에는 발란싱 소프트웨어가 내장되어 있습니다. 별도 PC 없이 현장에서 바로 불균형을 측정하고, 보정 분동의 위치와 질량을 계산하며, CSV 보고서까지 출력할 수 있습니다.

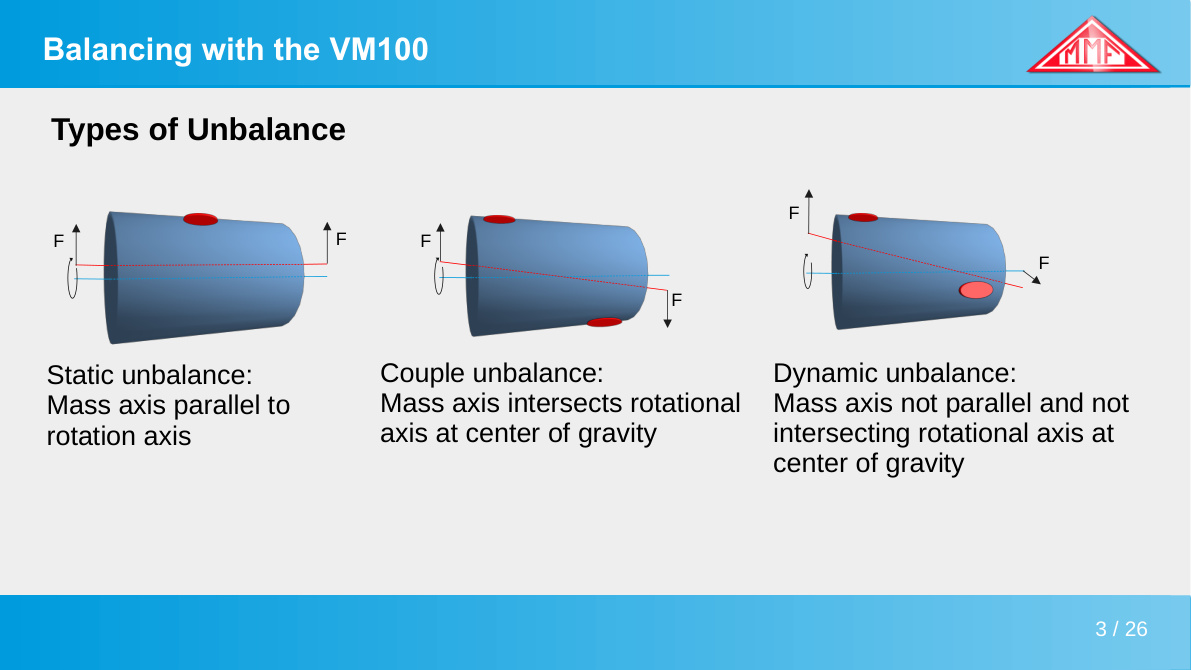

로터 불균형의 세 가지 형태
불균형 유형에 따라 1면 또는 2면 발란싱을 선택합니다
Static Unbalance
정적 불균형
질량축이 회전축과 평행하게 어긋남. 1면 발란싱으로 교정 가능.
Couple Unbalance
우력 불균형
정지 시 균형처럼 보이나 회전 중 흔들림 발생. 반드시 2면 발란싱 필요.
Dynamic Unbalance
동적 불균형
가장 일반적인 형태. 두 베어링에서 서로 다른 위상의 진동이 측정됨.

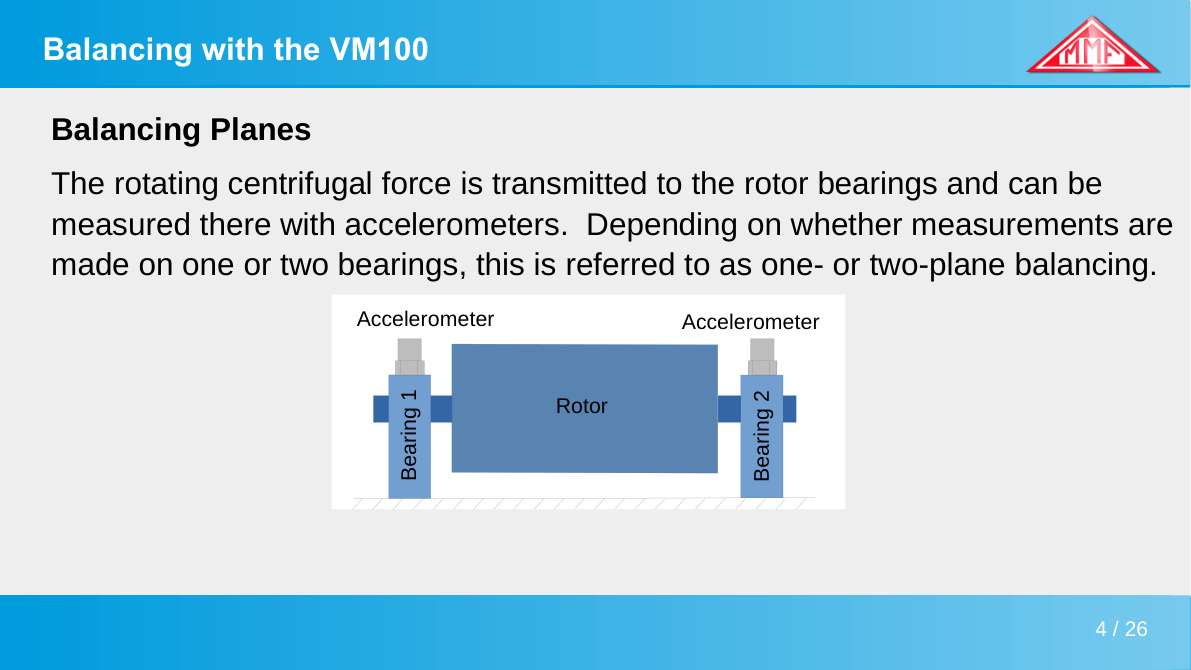

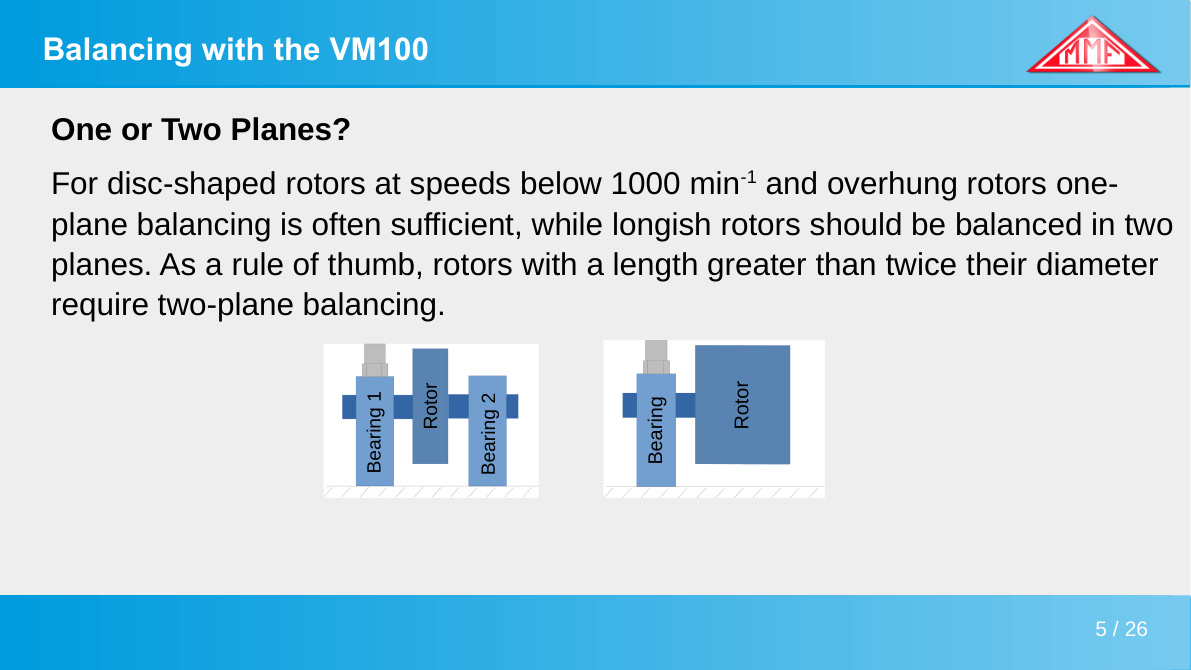

길이가 직경의 2배를 넘는 로터, 또는 1,000 RPM 이상으로 운전되는 긴 로터는 2면 발란싱이 필요합니다. VM100은 1면과 2면 발란싱 모드를 모두 지원하며, 모드 전환은 기기 내에서 바로 가능합니다.

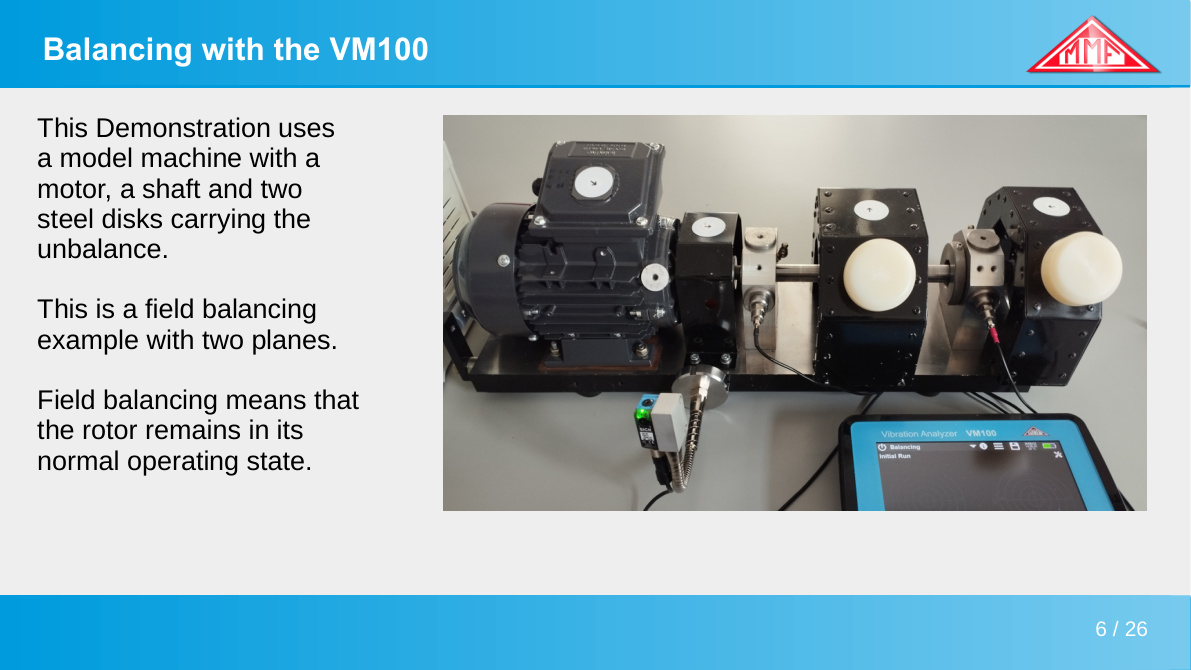

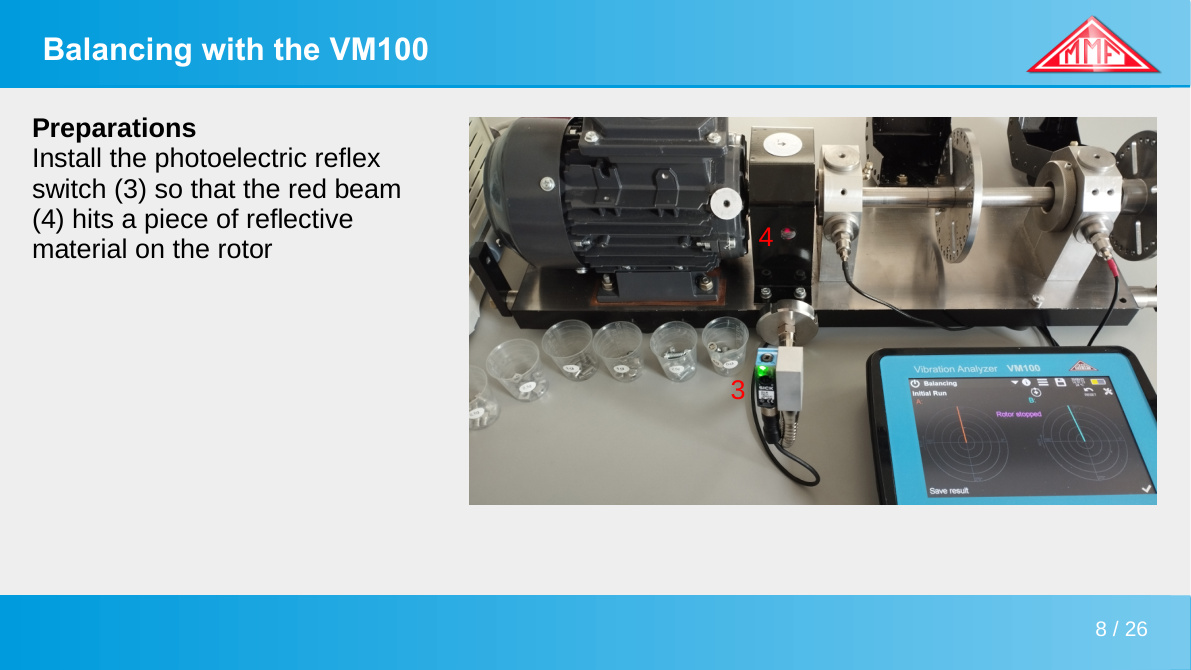

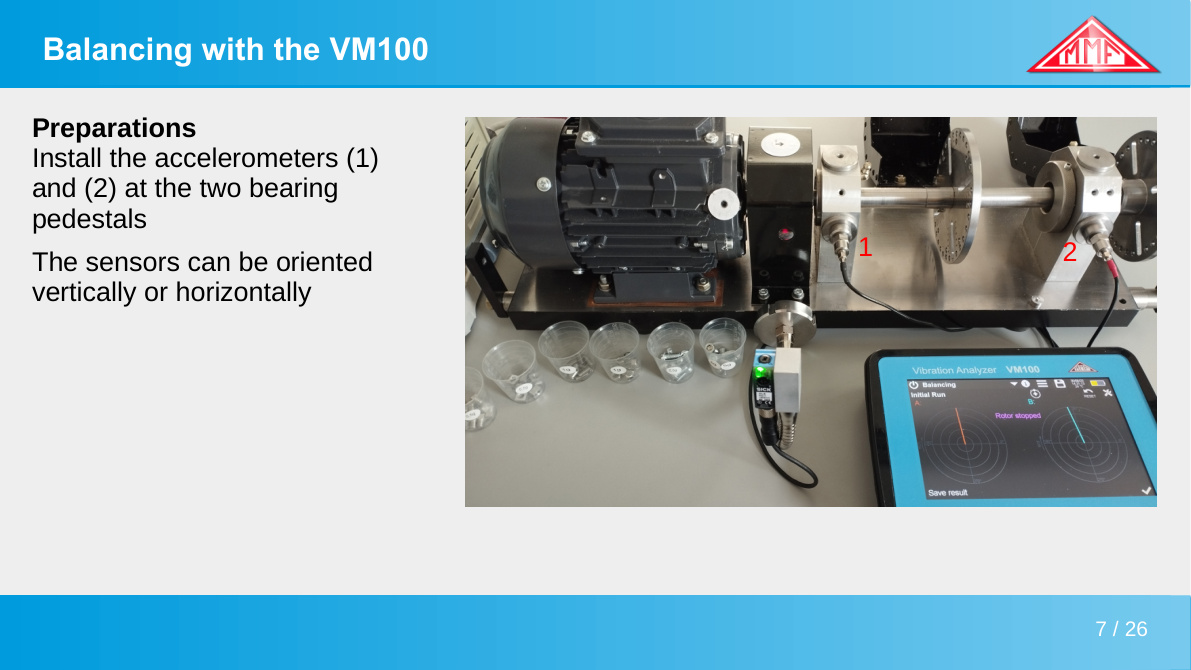

센서 설치 — 가속도계 + 비접촉 RPM 센서
2면 발란싱 기준. 센서 3개로 측정 준비 완료
VM100 발란싱 화면
극좌표 표시, 보정값 자동 계산, 잔류 불균형 추가 제안까지 기기 내에서 처리

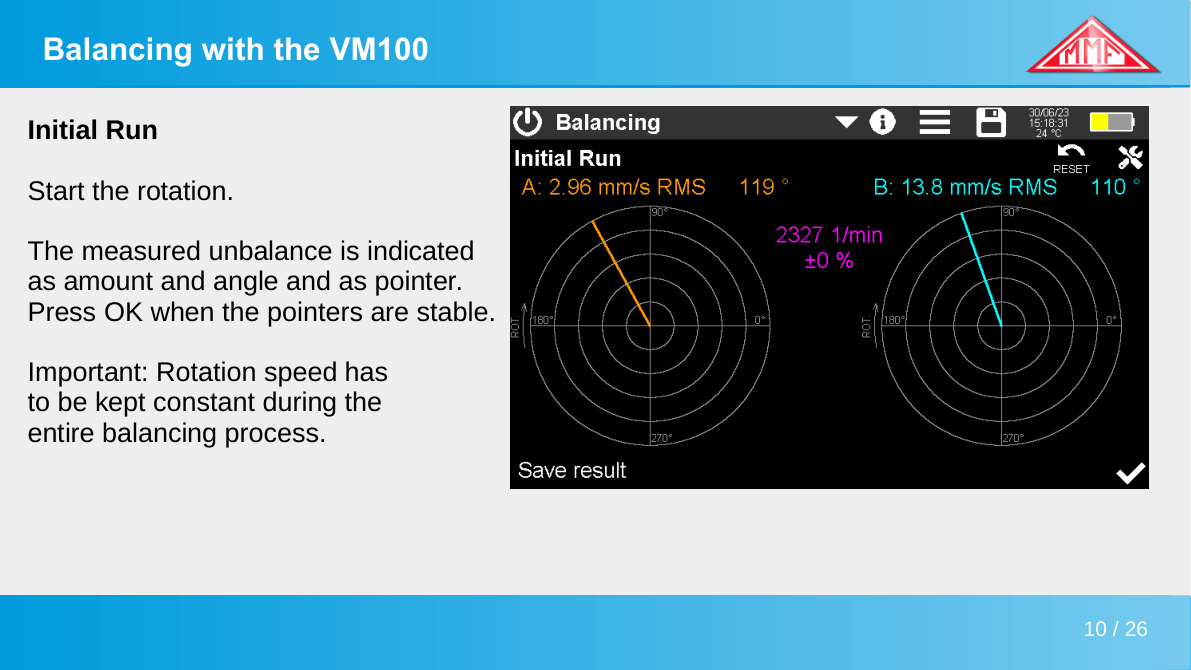

초기 실행 (Initial Run)
불균형 크기와 위상각이 극좌표로 표시됩니다. 포인터가 안정되면 확인.

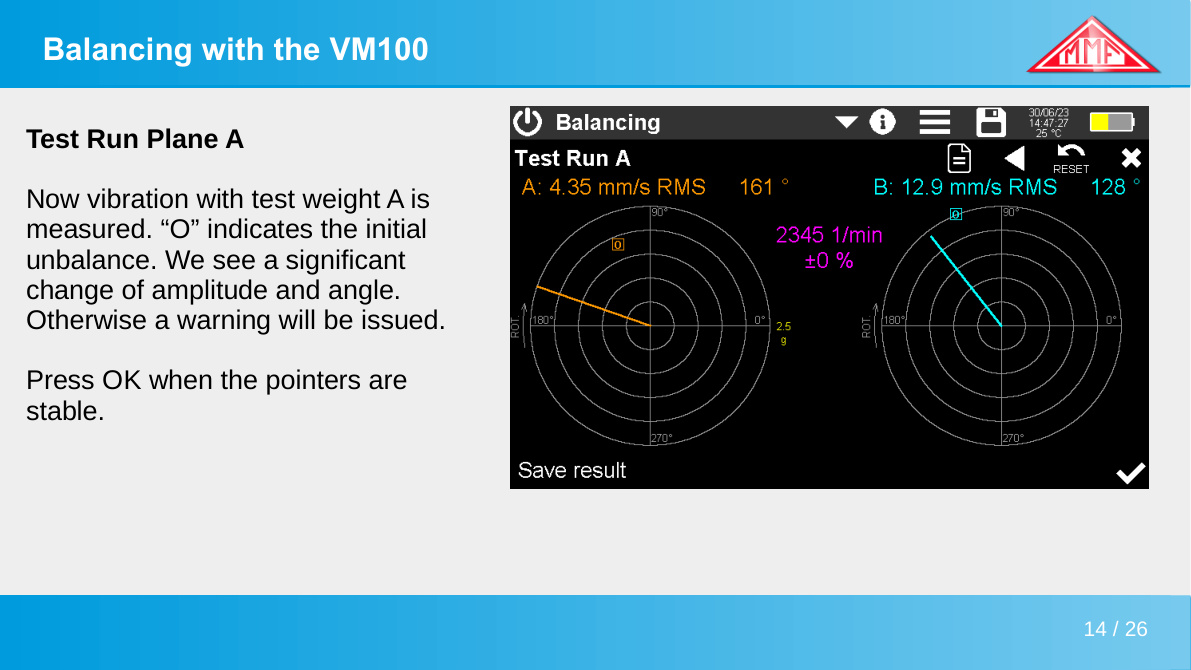

테스트 실행 (Test Run)
테스트 분동 부착 후 재측정. 초기 불균형(O) 대비 위상 변화를 확인합니다.

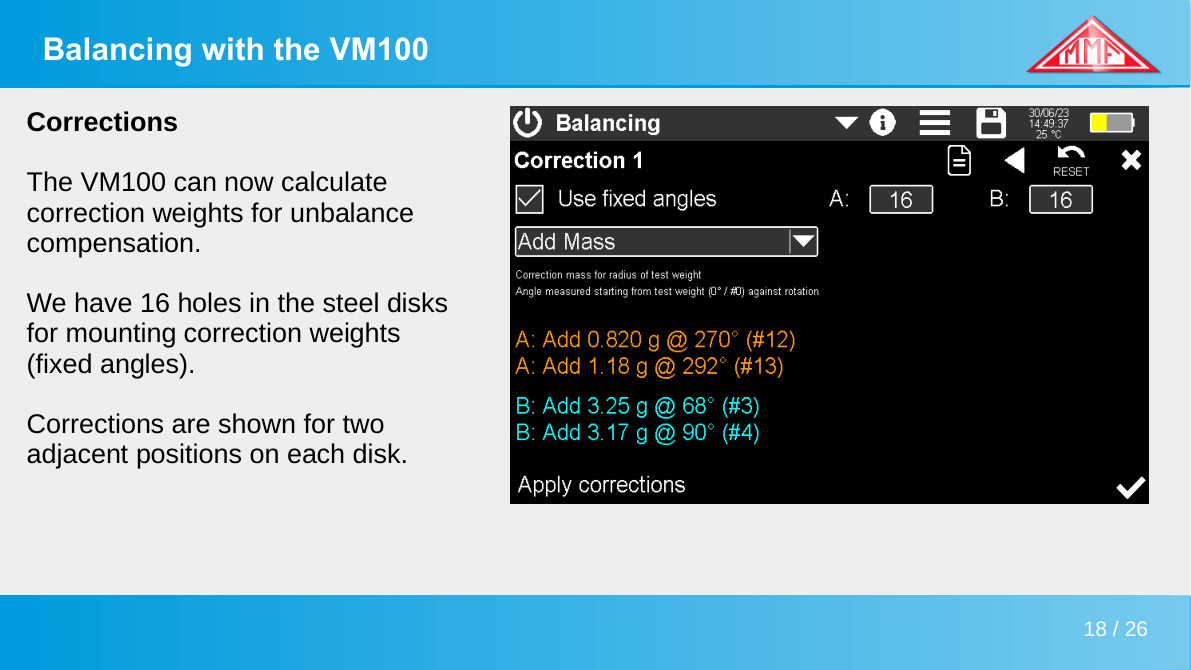

보정값 자동 계산
VM100이 두 평면 각각의 보정 분동 질량과 위치를 자동 계산합니다.

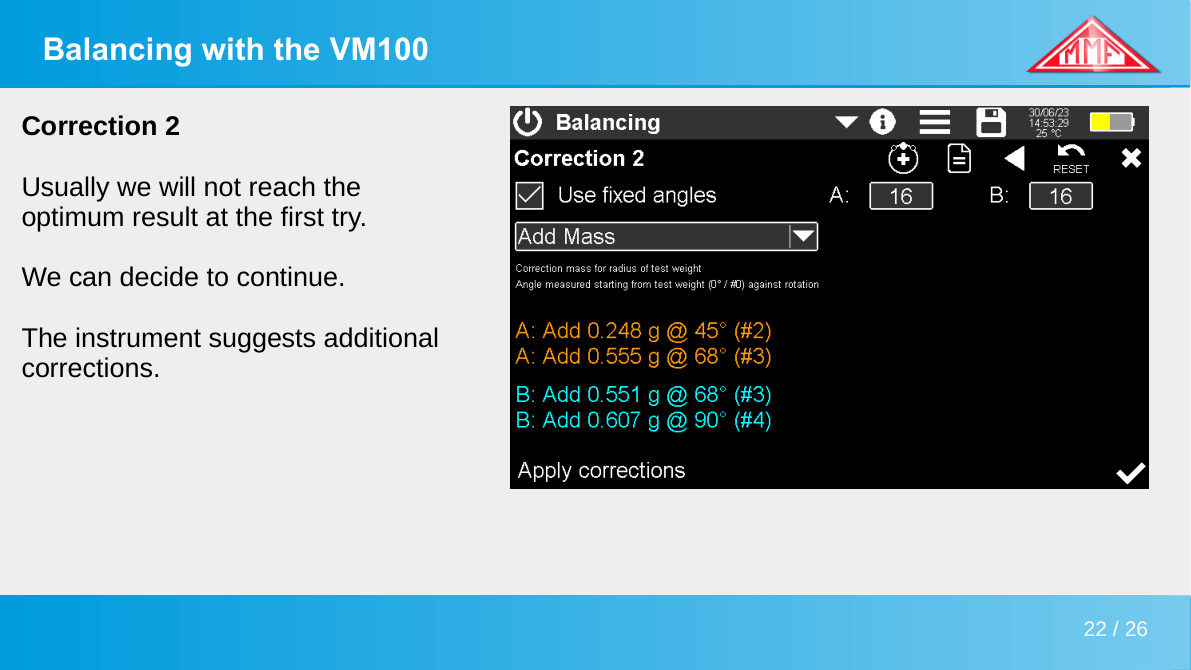

추가 보정 자동 제안
잔류 불균형을 재계산해 추가 보정이 필요하면 기기가 직접 제안합니다.

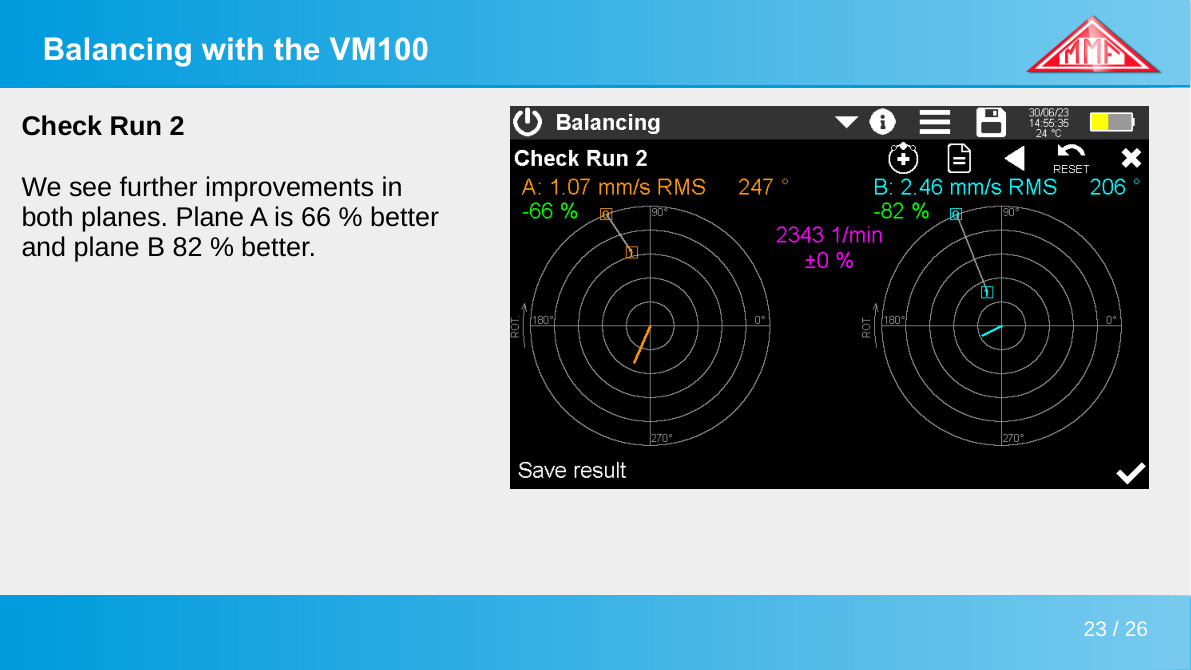

측정 결과 — 2회 보정 후
평면 A 개선율
66%
Plane A / 2차 보정 후
평면 B 개선율
82%
Plane B / 2차 보정 후

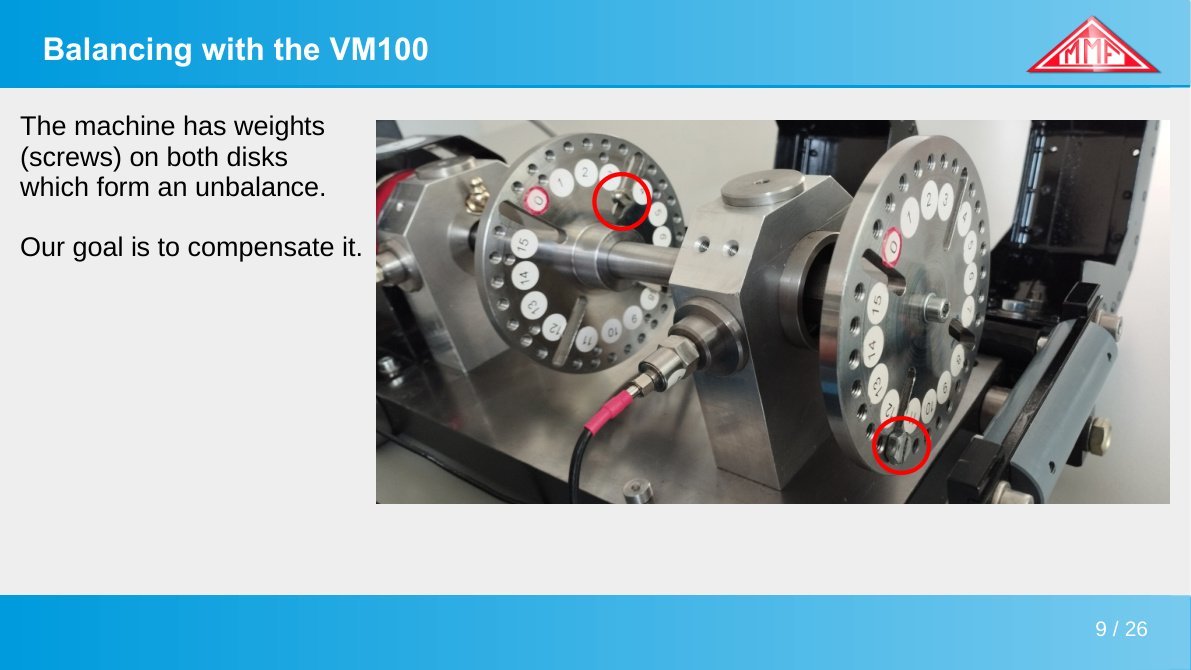

보정 위치가 고정 구멍(16개)으로 제한되어 있어 2회 반복 보정을 진행한 결과입니다.
연속 각도 조정이 가능한 로터에서는 1회 보정으로도 90% 이상 개선이 가능합니다.
'저장' 버튼 하나로 전체 측정 이력과 보정 내역이 포함된 CSV 보고서가 생성됩니다. 납품 기록 또는 설비 이력 관리에 바로 활용할 수 있습니다.

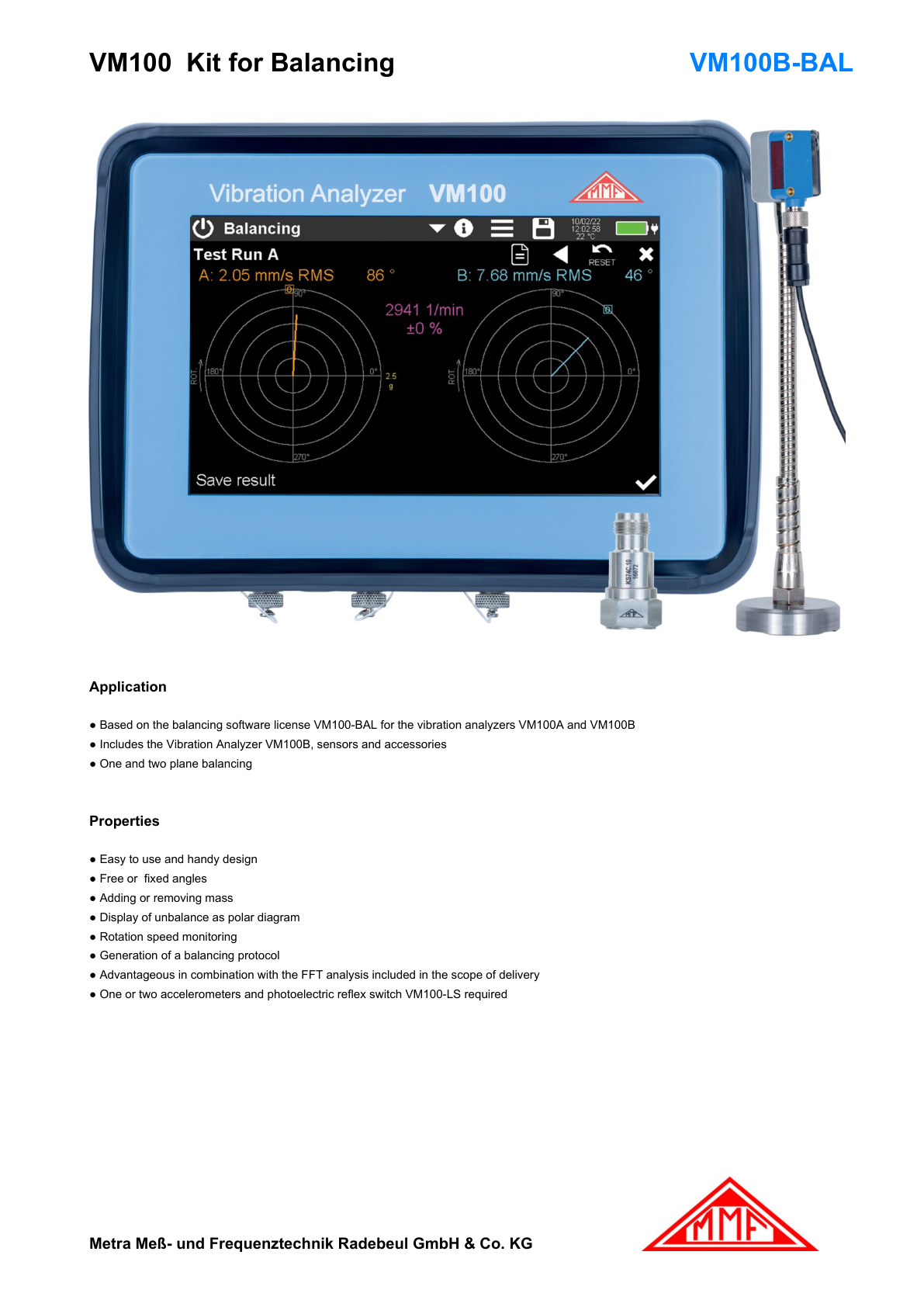

VM100B-BAL 발란싱 키트
발란싱 소프트웨어 + 진동분석기 + 센서를 하나의 키트로
VM100B-BAL
VM100B 진동분석기에 발란싱 소프트웨어 라이선스(VM100-BAL)와 측정에 필요한 센서·악세서리를 포함한 올인원 키트입니다. 현장에서 바로 꺼내 쓸 수 있도록 구성되어 있습니다.
- VM100B 진동분석기 (3채널)
- 가속도계 KS74C10 × 2 (케이블 5m 포함)
- 비접촉식 광전식 반사 스위치 VM100-LS
- 클램핑 마그네트 008 × 2
- 케이블 어댑터 3×BNC
- 1면·2면 발란싱 / 질량 추가·제거 방식 모두 지원
- 회전속도 범위: 100 ~ 60,000 min⁻¹
- 데이터 출력: CSV + 비트맵 스크린샷
