ASTM E837-13 · PIPE · MULTI-CHANNEL

강관(파이프) 잔류응력 측정

성형·용접·축관 등 제조 공정을 거치는 강관은 용접부와 모재에 서로 다른 잔류응력이 남습니다. ASTM E837-13 홀드릴링법으로 원주 방향 위치별·공정 조건별 잔류응력 분포를 다채널로 정밀 측정합니다.

16CH
다중 포인트 측정
다수 원주 위치 × 다수 공정 조건
CALC 1/2/3
3중 해석 방식 병행
균일·비균일·적분법
E837-13
ASTM 국제표준 적용
곡면(파이프) 측정 지그

강관 잔류응력이 중요한 이유

LSAW(Longitudinal Submerged Arc Welded) 강관은 평판을 원형으로 성형한 뒤 길이 방향으로 용접하여 제작됩니다. 이 과정에서 용접 열영향과 냉각 수축으로 용접부 인근에 큰 잔류응력이 형성되며, 진원도 교정을 위한 축관(Expanding) 공정이 추가되면 잔류응력 분포가 한 번 더 재편됩니다. 배관·라이저·해양구조물용 강관은 사용 중 내압·굽힘 하중과 잔류응력이 중첩되므로, SCC(응력부식균열)·피로균열·진원도 재변형을 예방하려면 공정별 잔류응력을 정량 관리하는 것이 중요합니다.

씨앤디테크는 강관 제조사·플랜트 배관 공급사를 대상으로 용접부·모재 다중 포인트 잔류응력 측정, 축관 교정율별 비교 측정 용역을 제공합니다.

측정 방법 — ASTM E837-13 홀드릴링

ASTM E837-13 홀드릴링법은 반파괴적(Semi-destructive) 방식으로, 곡면 고정 지그를 이용해 로제트 스트레인게이지를 파이프 표면에 정밀 부착한 뒤 소형 홀을 단계적으로 드릴링하며 변형률 이완량을 측정합니다. SINT MTS3000 + HBM MX1615B 조합으로 1채널당 20스텝(완화 깊이 1.2mm)의 깊이별 응력 프로파일을 얻습니다.

STEP 01
위치·구간 설정
원주 방향 위치(용접부·HAZ·모재)와 길이 방향 공정 조건 구간을 매트릭스로 설계
STEP 02
로제트 게이지 부착
FRS-2 로제트(반경 5.14mm) 부착 — 곡면 고정 지그로 홀 얼라인먼트 확보
STEP 03
단계별 홀드릴링
공칭 홀 직경 1.80mm, 완화 깊이 1.20mm(20 steps) 정밀 제어 드릴링
STEP 04
CALC 1/2/3 해석
균일분포·Tikhonov 비균일분포·적분법 3가지 방식을 병행 산출, 성적서 발행

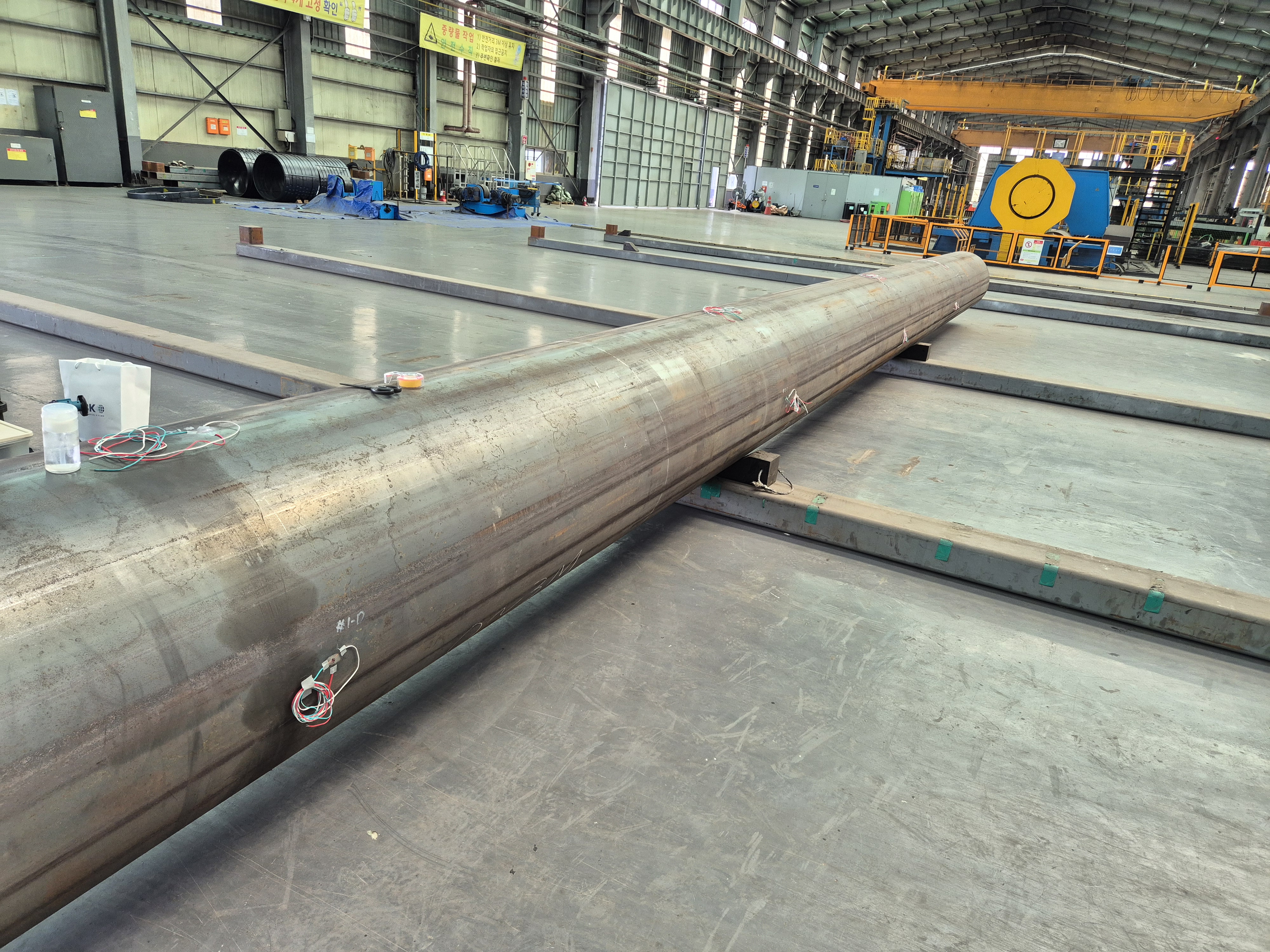

강관 잔류응력 측정 현장
잔류응력측정 — 12M 강관

다중 위치·조건별 실측 사례

씨앤디테크가 12M 강관 축관(Expanding) 라인에서 수행한 실측 사례입니다. 파이프 원주 방향 4개 위치(용접부·HAZ·모재 2곳)와 길이 방향 4개 공정 조건 구간을 조합해 총 16채널을 측정하였습니다.

측정 목적은 축관(Expanding) 공정 조건에 따른 잔류응력 변화를 정량 확인하는 것이었으며, ASTM E837-13 기준으로 CALC1(균일분포)·CALC2(Tikhonov 비균일분포)·CALC3(적분법) 3가지 해석 방식을 병행하여 신뢰도를 교차 확인하였습니다.

GAUGE — 로제트 스트레인게이지 부착

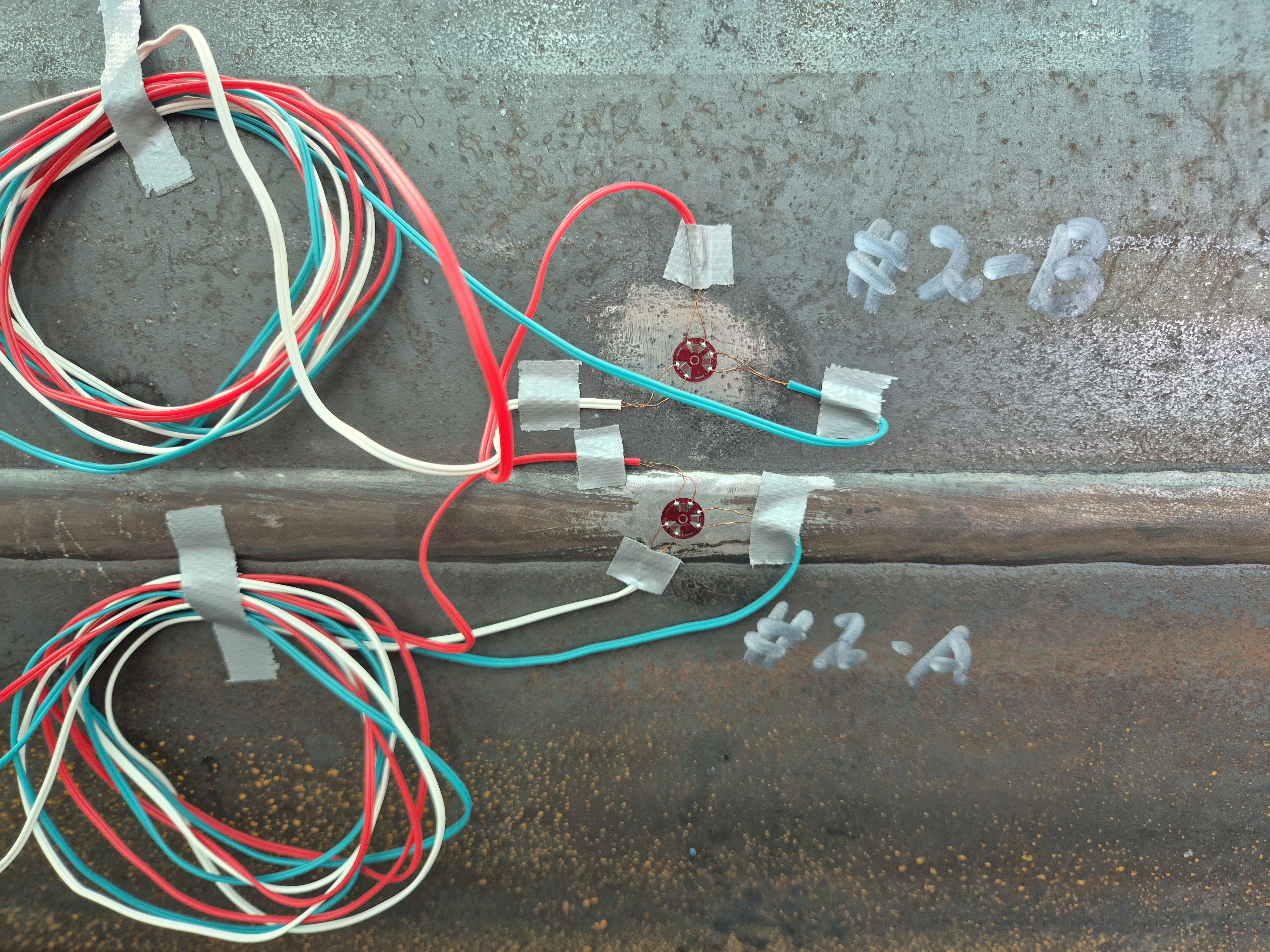

강관 용접부 잔류응력 측정 스트레인게이지 부착 ①
잔류응력 측정 시편 1 — 용접부(A) 로제트 게이지 부착

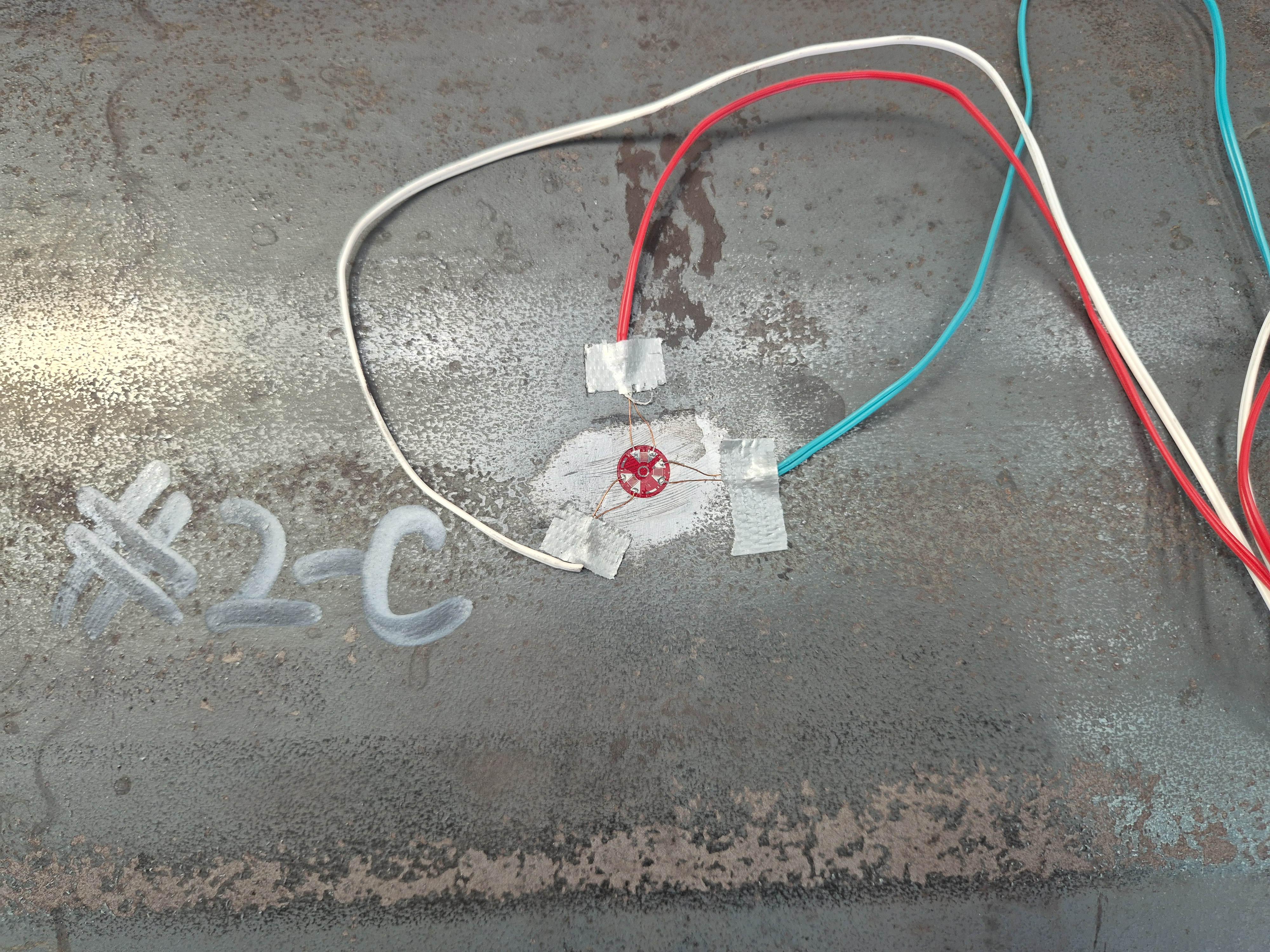

강관 모재 잔류응력 측정 스트레인게이지 부착 ②
잔류응력 측정 시편 2 — 채널별 로제트 게이지 배치(A/B/C/D)

MEASUREMENT — 잔류응력 측정 진행

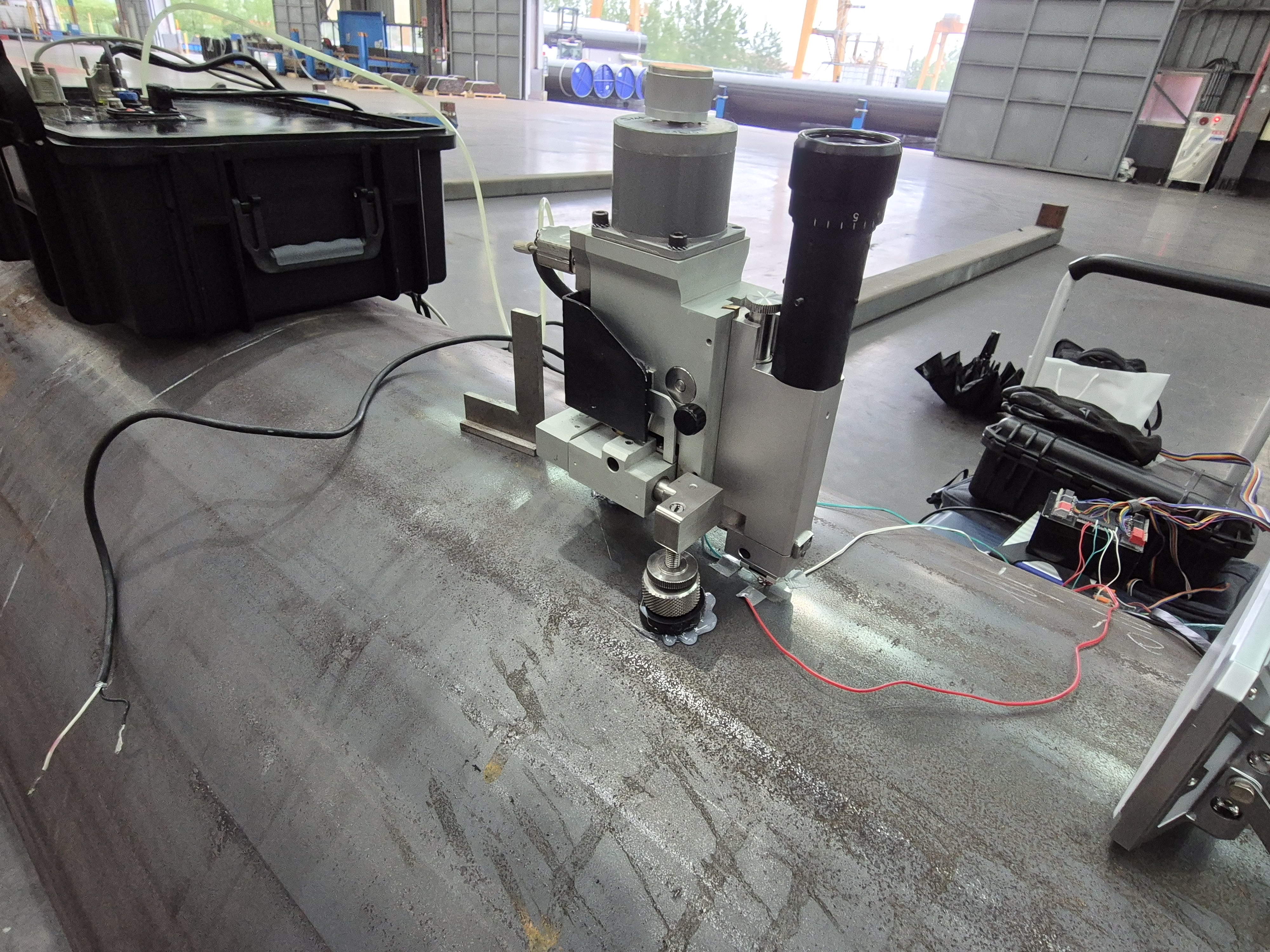

SINT MTS3000 강관 잔류응력 홀드릴링 측정 진행 ①
강관 잔류응력 측정 — SINT MTS3000 홀드릴링 진행 ①

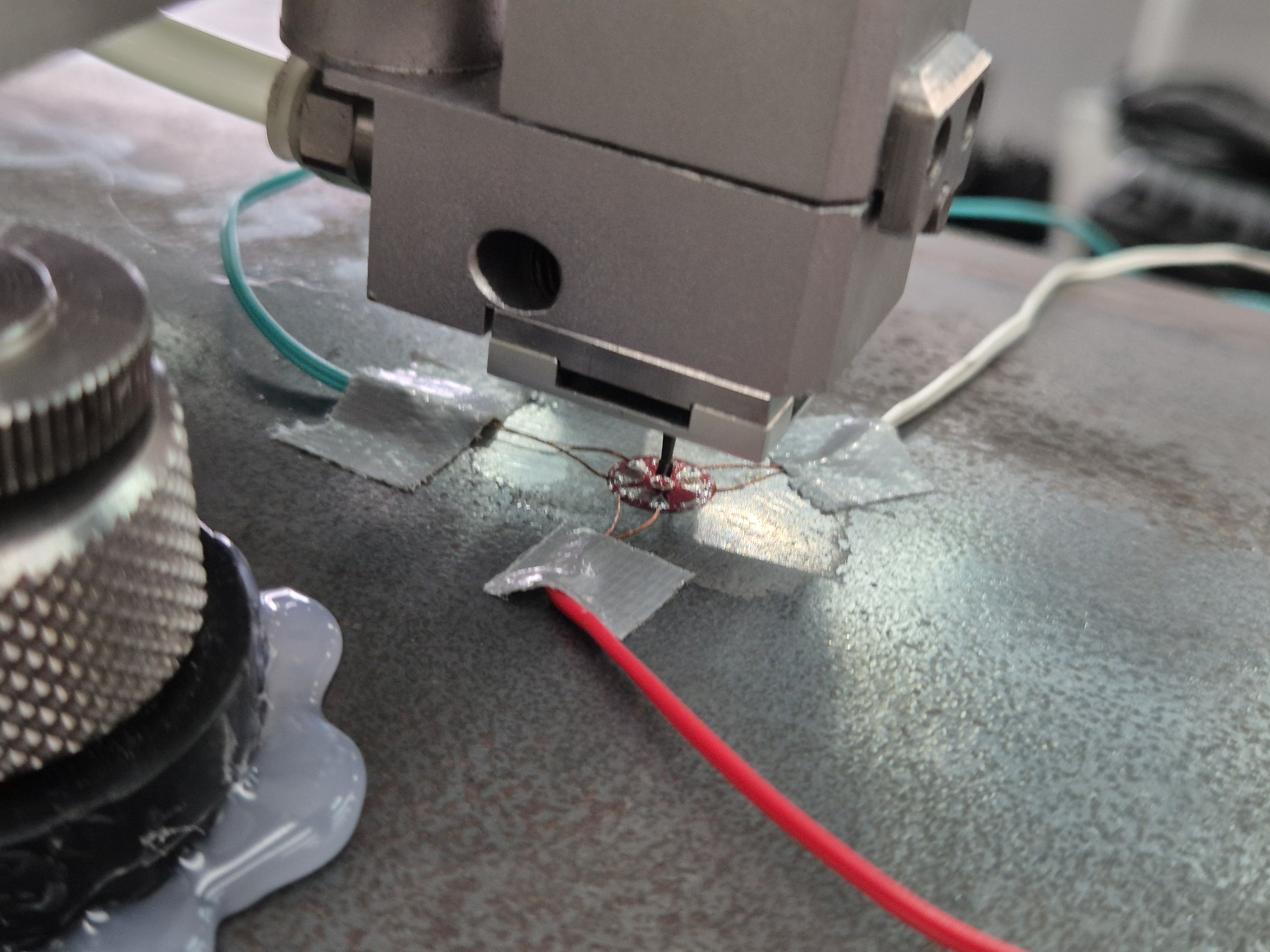

SINT MTS3000 강관 잔류응력 홀드릴링 측정 진행 ②
강관 잔류응력 측정 — SINT MTS3000 홀드릴링 진행 ②
시험명강관 축관 잔류응력 TEST (Hole-Drilling)
시험 방법ASTM E837-13 (Hole-Drilling Method)
측정 설비SINT MTS3000 + HBM MX1615B, 사용 게이지 FRS-2 (반경 5.14mm)
시료 사양12M 강관
측정 매트릭스원주 방향 4개 위치 × 4개의 교정 조건 = 16채널

※ 위 매트릭스는 실측 사례의 측정 구성을 소개하는 목적이며, 구체적인 측정 수치와 결과는 고객사 성적서를 통해 별도 제공됩니다. 개별 라인·소재별로는 별도 측정이 필요합니다.

적용 대상 강관·부재

용접·성형 공정을 거치는 모든 강관·환형 부재에 적용 가능합니다. 곡률 반경과 소재 물성(탄성계수 E, 포아송비 ν)을 확인하면 측정 지그를 사전에 준비할 수 있습니다.

LSAW 강관 ERW 강관 SSAW(스파이럴) 강관 축관(Expanding) 공정 배관 라인파이프 해양구조물 강관 압력용기 노즐 원형 용접 부재

씨앤디테크 서비스

씨앤디테크는 SINT MTS3000 시스템을 활용한 강관·배관 잔류응력 측정 용역을 현장 출장 또는 시편 수령 방식으로 지원합니다. 파이프 사양(외경·두께·소재), 측정 위치, 비교하고자 하는 공정 조건을 알려주시면 채널 매트릭스를 설계해 드립니다.

측정 용역
제조 라인 현장 출장 측정
원주 위치 × 공정 조건 다채널 매트릭스 설계
ASTM E837-13 기준 성적서 발행
장비 공급
MTS3000 시스템 판매
곡면 고정 지그 · 로제트 게이지 공급
설치 · 교육 · 기술지원

관련 기술 자료 더 보기:

→ ASTM E837 측정 원리 → 용접부 잔류응력 측정 → 잔류응력이란? 기초 개념

자주 묻는 질문 (FAQ)

강관 잔류응력 측정 — 원리·적용·서비스 관련 질문

강관(파이프)에서 잔류응력 측정이 왜 필요한가요?

LSAW·ERW·SSAW 등 성형·용접 강관은 판재를 말아 용접하는 공정 특성상 용접부와 모재에 큰 잔류응력이 남습니다. 여기에 축관(Expanding, 진원도 교정) 공정이 더해지면 잔류응력 분포가 추가로 변화합니다. 잔류응력이 과도하면 SCC(응력부식균열), 피로균열, 사용 중 변형의 원인이 되므로 배관·플랜트·해양구조물용 강관은 잔류응력 관리가 중요합니다.

축관(Expanding) 등 후공정이 잔류응력에 어떤 영향을 주나요?

축관과 같은 진원도 교정 공정은 소성 변형을 동반하므로 표면 잔류응력이 재분배됩니다. 그 영향의 크기와 방향은 소재, 형상, 교정 조건에 따라 달라지므로 일반화된 수치로 단정하기 어렵고, 실제 라인·소재 조건에서 정량 측정을 통해 확인하는 것이 정확합니다.

강관의 어느 위치를 측정해야 하나요?

일반적으로 용접부 비드 중심, 용접부 인근 열영향부(HAZ), 그리고 용접부와 무관한 모재 지점을 포함해 여러 원주 위치를 함께 측정하여 비교합니다. 여기에 파이프 길이 방향으로 공정 조건이 다른 구간을 나누어 측정하면, 원주 방향(위치)과 길이 방향(공정 조건) 두 축에서 잔류응력 분포를 입체적으로 파악할 수 있습니다.

파이프처럼 곡률이 있는 표면도 홀드릴링 측정이 가능한가요?

가능합니다. SINT MTS3000 시스템은 자석식·벨트식 고정 지그를 사용해 곡면에 드릴링 헤드를 수직으로 정렬할 수 있어, 배관·압력용기·환봉 등 곡률이 있는 부재에도 ASTM E837-13 기준 측정이 적용됩니다. 다만 곡률 반경이 작을수록 게이지 부착 및 얼라인먼트에 숙련도가 필요하므로, 파이프 외경과 두께 사양을 사전에 확인해 측정 지그를 준비합니다.

측정 성적서에는 어떤 내용이 포함되나요?

ASTM E837-13 기준 3가지 해석 방식(CALC1 균일분포법, CALC2 Tikhonov 비균일분포법, CALC3 적분법)의 채널별 주응력(Smax/Smin)·방향각(Beta)·상당응력(Von Mises/Tresca)을 깊이별로 제공합니다. 다채널(예: 16채널) 측정 시 위치별·조건별 비교표와 원본 계측 그래프도 함께 수록되며, PDF 성적서로 발행되어 품질 인증·연구보고서 자료로 활용할 수 있습니다.
