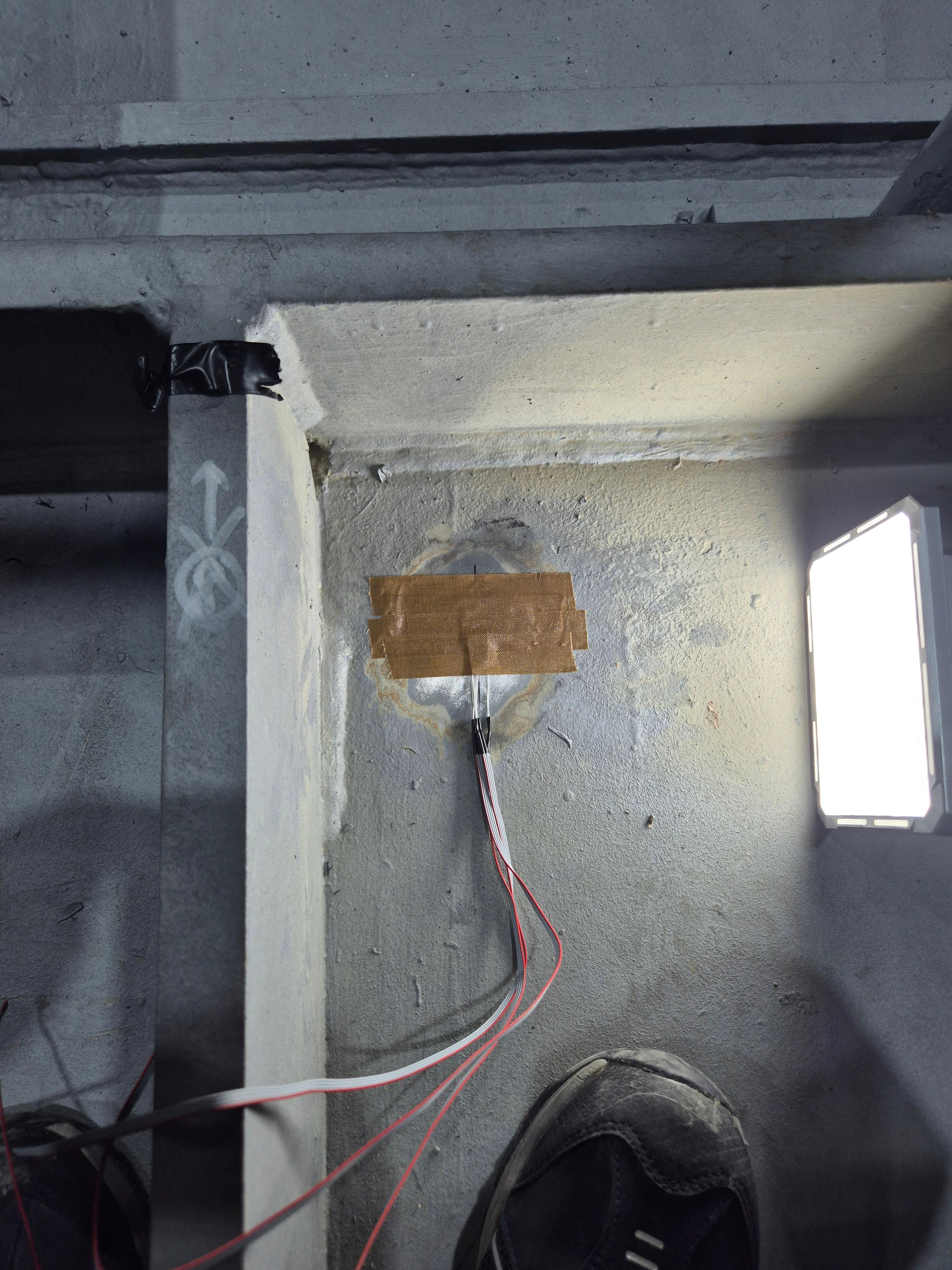

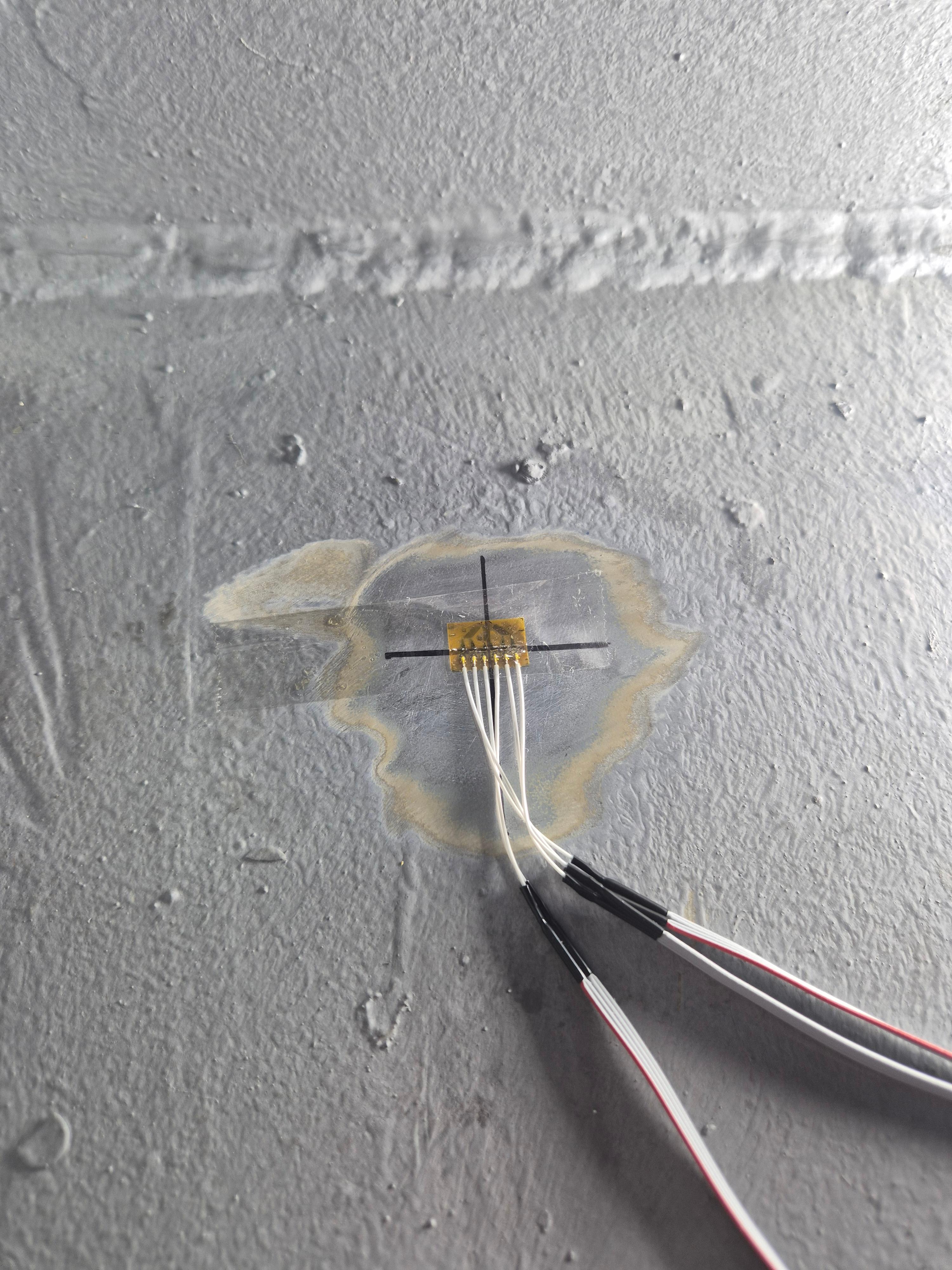

고온 환경 스트레인게이지 부착·측정

고온에서는 접착제가 열화되어 게이지가 모재에서 들뜨거나 박리될 수 있고, 열 출력(Thermal Output)에 의해 실제 변형이 아닌 온도 변화가 신호로 섞여 데이터가 왜곡됩니다. 또한 일반 케이블의 절연이 파괴되며 노이즈가 유입되고, 납땜부가 고온에서 탈락하는 등 상온 조건과는 다른 재료·시공 기준이 요구됩니다.

일반 상온용 접착제는 고온에서 강도가 급격히 저하되므로, 모재와의 일체화와 열전달 특성을 고려한 열경화성 고온용 접착제를 사용합니다. 이러한 접착제는 통상 부착 후 일정한 물리적 압력과 고온 조건에서 큐어링(Curing) 공정을 거쳐야 설계된 접착 강도가 확보됩니다.

일반 PVC 피복 케이블은 고온 구간에서 절연이 파괴되어 데이터 노이즈의 원인이 되므로, 테플론(PTFE)이나 유리섬유로 피복된 내열 케이블을 사용합니다. 결선부 역시 일반 주석-납(Sn-Pb) 합금은 융점이 낮아 열과 진동이 겹치면 탈락 위험이 있어, 은(Silver)이 함유된 고온용 특수 납으로 전기적 연결을 보장합니다.

열팽창계수가 측정 대상 소재와 일치하는 게이지를 선정하는 것이 기본이며, 리드선 저항이 온도에 따라 변화하며 발생하는 오차를 상쇄하기 위해 3-Wire 또는 4-Wire 브리지 회로를 구성합니다. 여기에 써모커플·RTD 등 온도 센서를 별도 채널로 함께 측정하여 소프트웨어적으로 온도 영향을 추가 보정합니다.

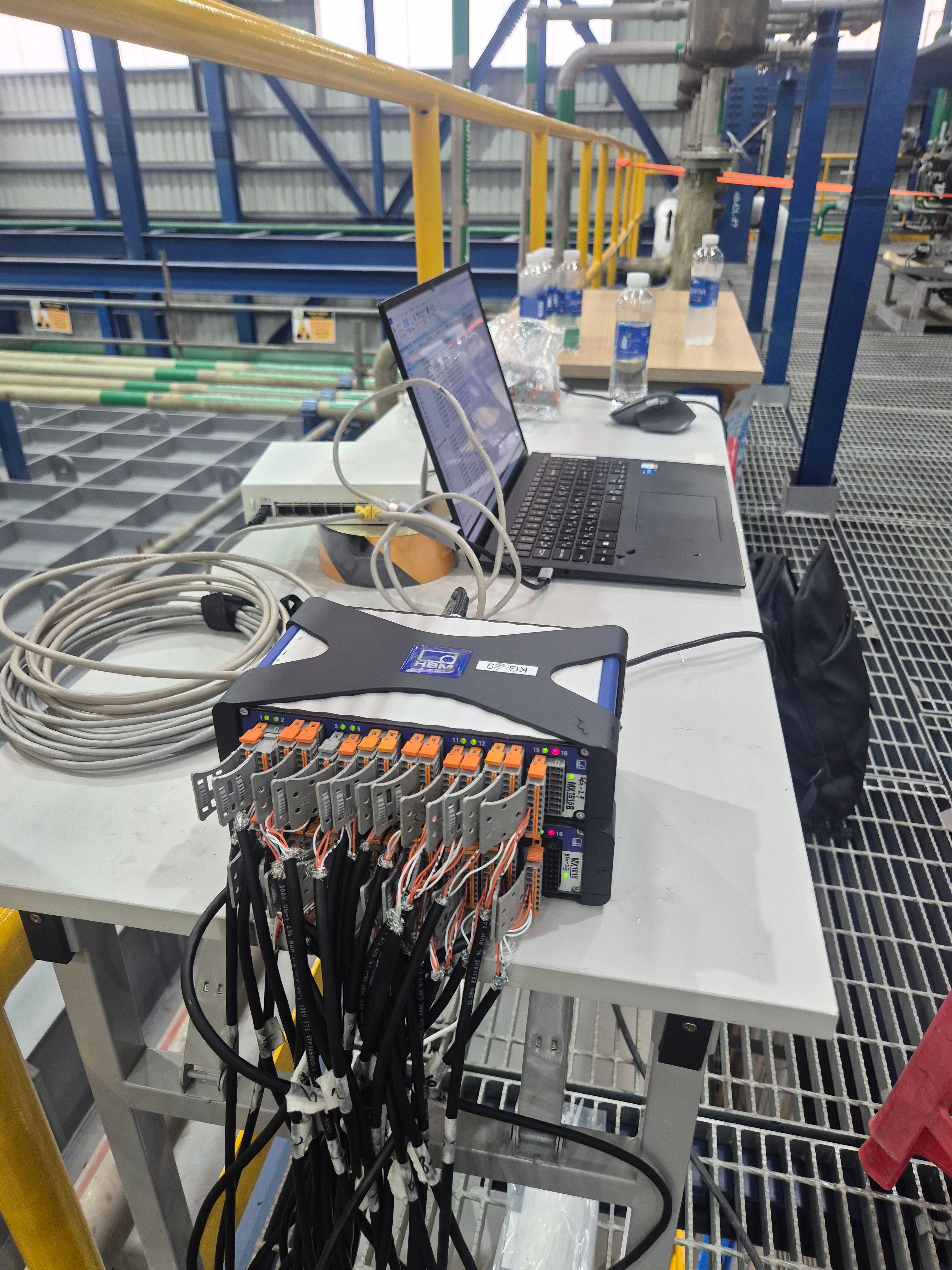

측정 대상의 환경 조건(온도·진동·방수 여부 등)과 목적을 파악하는 시험 설계 단계, 이에 맞는 센서·접착제·케이블을 선정해 현장에서 부착하는 시공 단계, DAQ 장비로 데이터를 취득하는 계측 단계, 그리고 취득 데이터를 해석해 보고서로 정리하는 분석 단계로 진행됩니다. 씨앤디테크는 이 전 과정을 원스톱으로 지원합니다.

가능합니다. 고온 환경과 마찬가지로 극저온·수중·고습·고진동 등 특수 환경에서도 환경 조건에 맞는 센서·접착제·방수 처리·케이블 사양을 선정하여 시공하며, 환경별로 검증된 자재와 노하우를 바탕으로 현장 측정을 지원합니다.
