스트레인게이지 부착법
(Strain Gauge Installation)

✔ 준비물

스트레인게이지, 세척액, 전용 본드(접착제), 사포, 세척패드(탈지면), 테프론 테이프(필름), 셀로판(스카치) 테이프, 핀셋, 스케일/마킹펜

게이지를 부착할 위치를 사포로 연마하여 도장막, 녹, 산화막 등 표면 오염물을 제거합니다. 접착제가 충분히 침투할 수 있도록 일정한 방향으로 가볍게 문질러 균일한 표면을 만듭니다. 너무 거칠게 연마하면 게이지가 손상될 수 있으므로 적당한 압력으로 작업합니다.

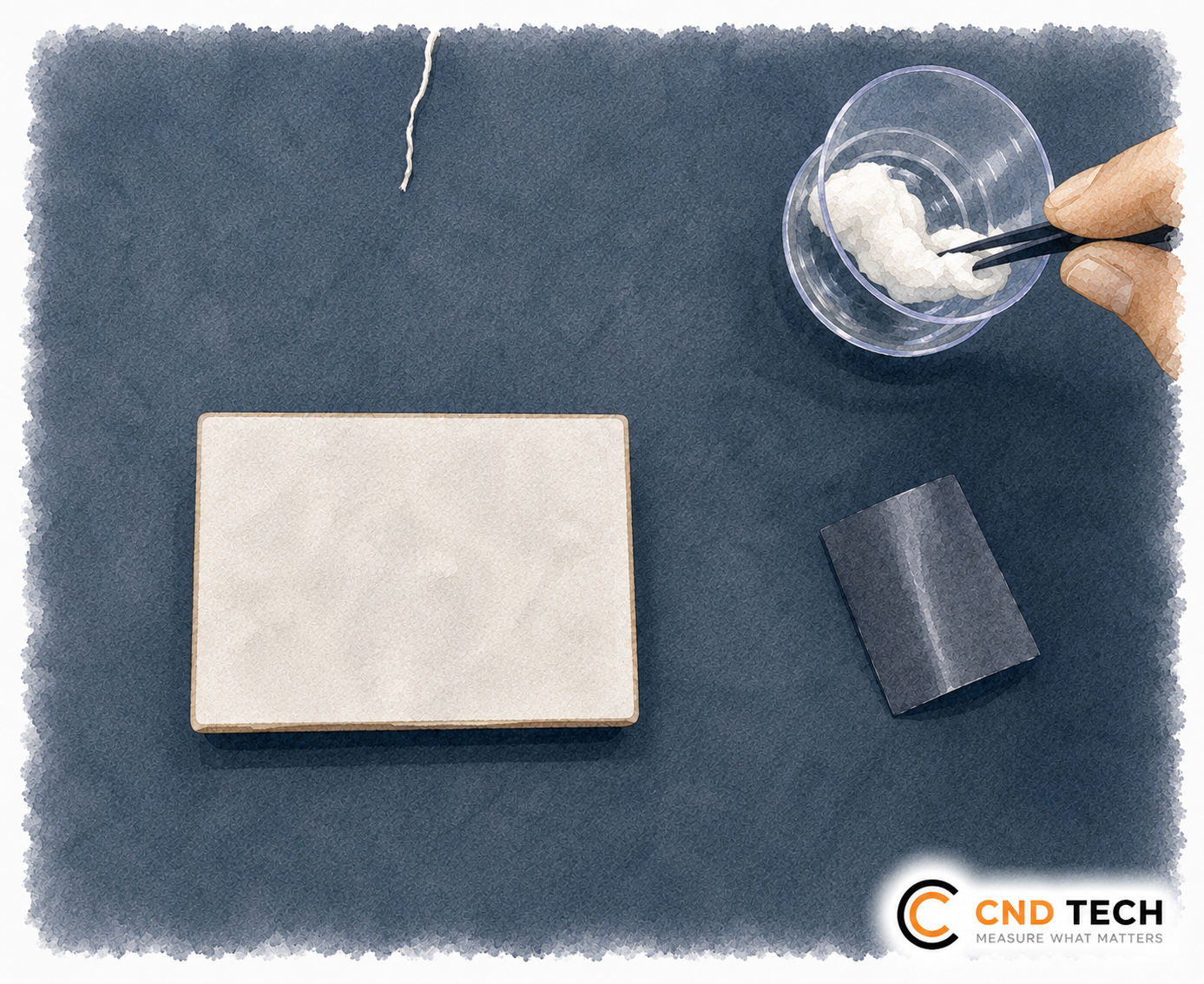

연마 작업 후 발생한 분진과 잔여물을 제거하기 위해 전용 세척액과 세척패드(탈지면)를 준비합니다. 세척액은 핀셋이나 클립으로 패드에 적당량 적셔 사용하며, 손의 유분이 표면에 닿지 않도록 주의합니다.

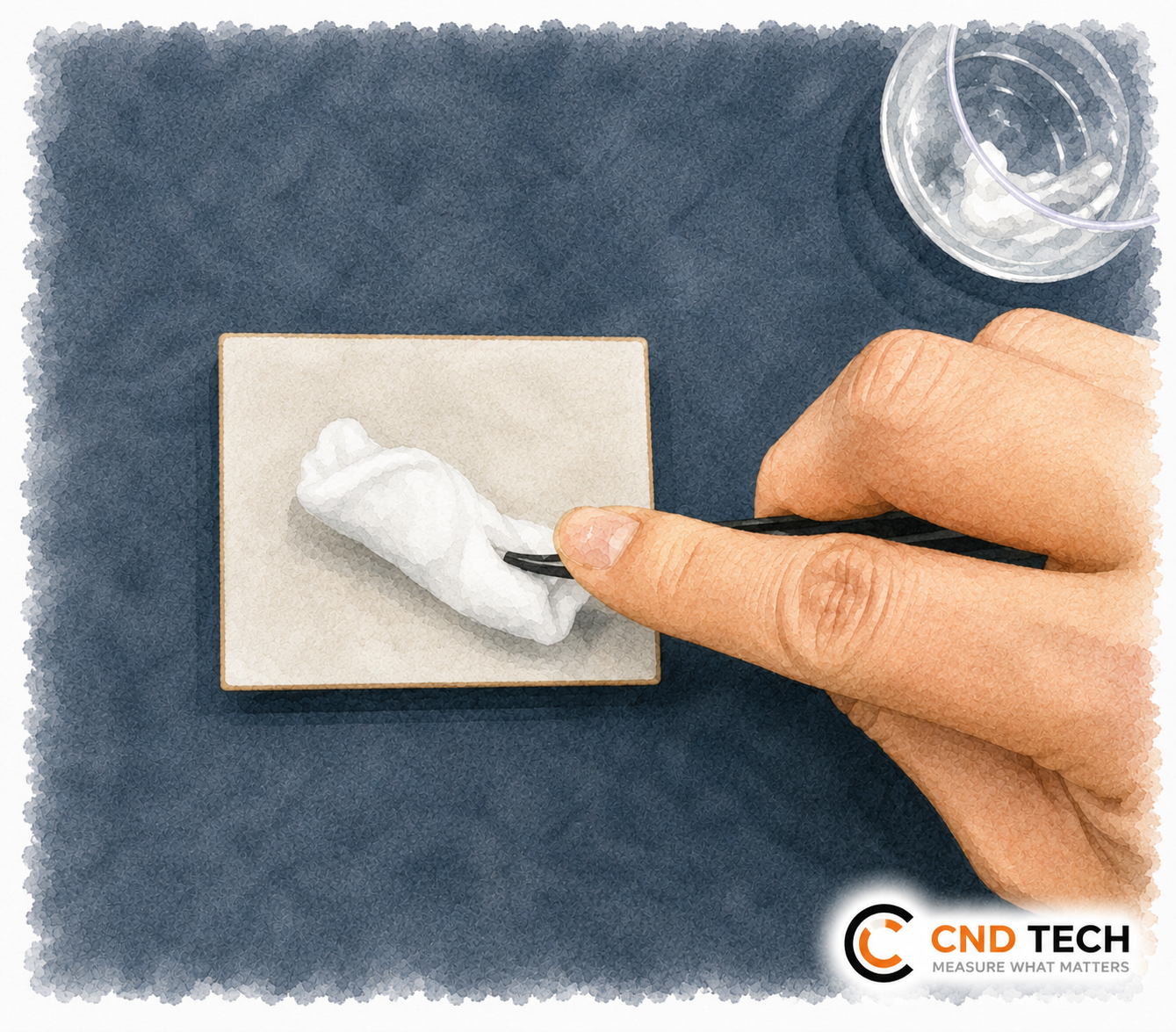

세척액을 적신 패드로 부착면을 한 방향으로 닦아내며 연마 분진과 이물질을 완전히 제거합니다. 패드를 왕복으로 문지르면 제거한 오염물이 다시 표면에 묻을 수 있으므로 한쪽 방향으로만 닦고, 패드가 더러워지면 깨끗한 면으로 교체하여 표면이 완전히 깨끗해질 때까지 반복합니다.

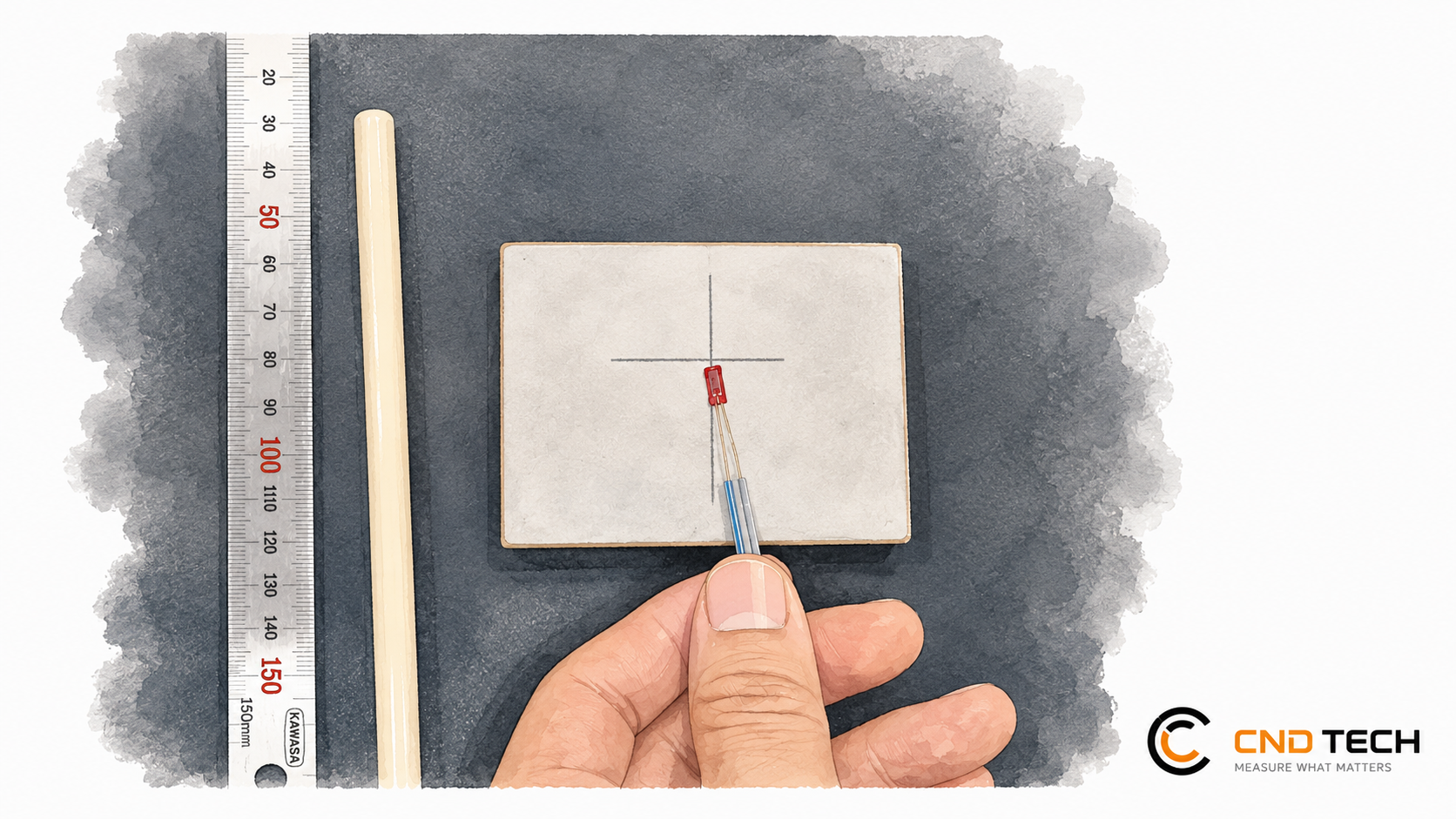

스케일(자)을 이용해 측정하고자 하는 정확한 위치를 산출한 후, 게이지의 격자(축) 방향에 맞춰 십자(+) 형태의 기준선을 표시합니다. 이 기준선은 이후 게이지를 올바른 방향으로 정렬하는 기준이 되므로, 측정 방향과 정확히 일치하도록 신중하게 표시해야 합니다.

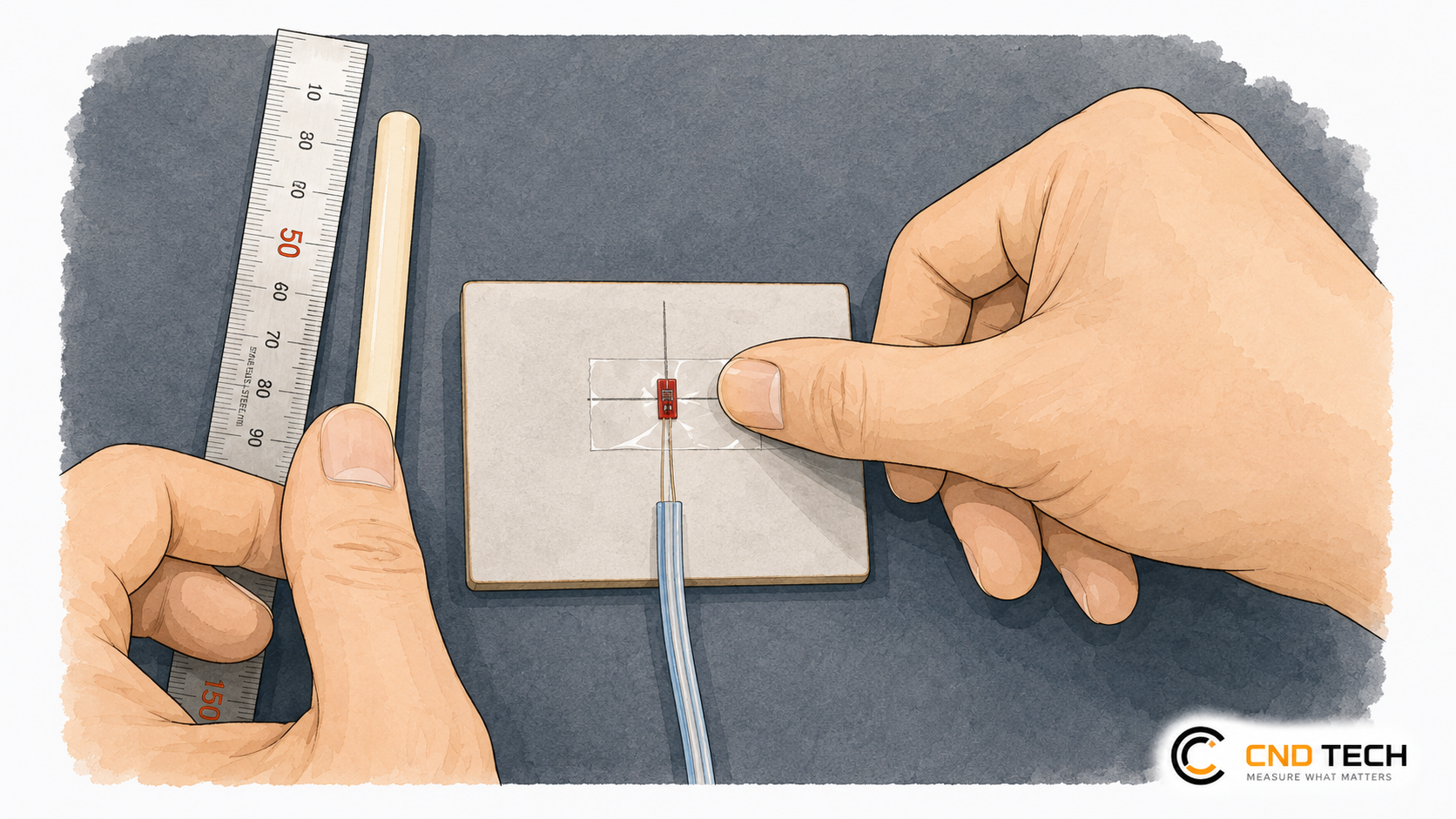

게이지의 정렬 표시선을 표면에 그려둔 십자선에 정확히 맞춘 후, 셀로판(스카치) 테이프로 게이지와 리드선을 함께 가고정합니다. 테이프의 한쪽 끝은 떼어내기 쉽도록 남겨두어, 다음 단계에서 게이지를 살짝 들어 올려 접착제를 도포할 수 있도록 합니다.

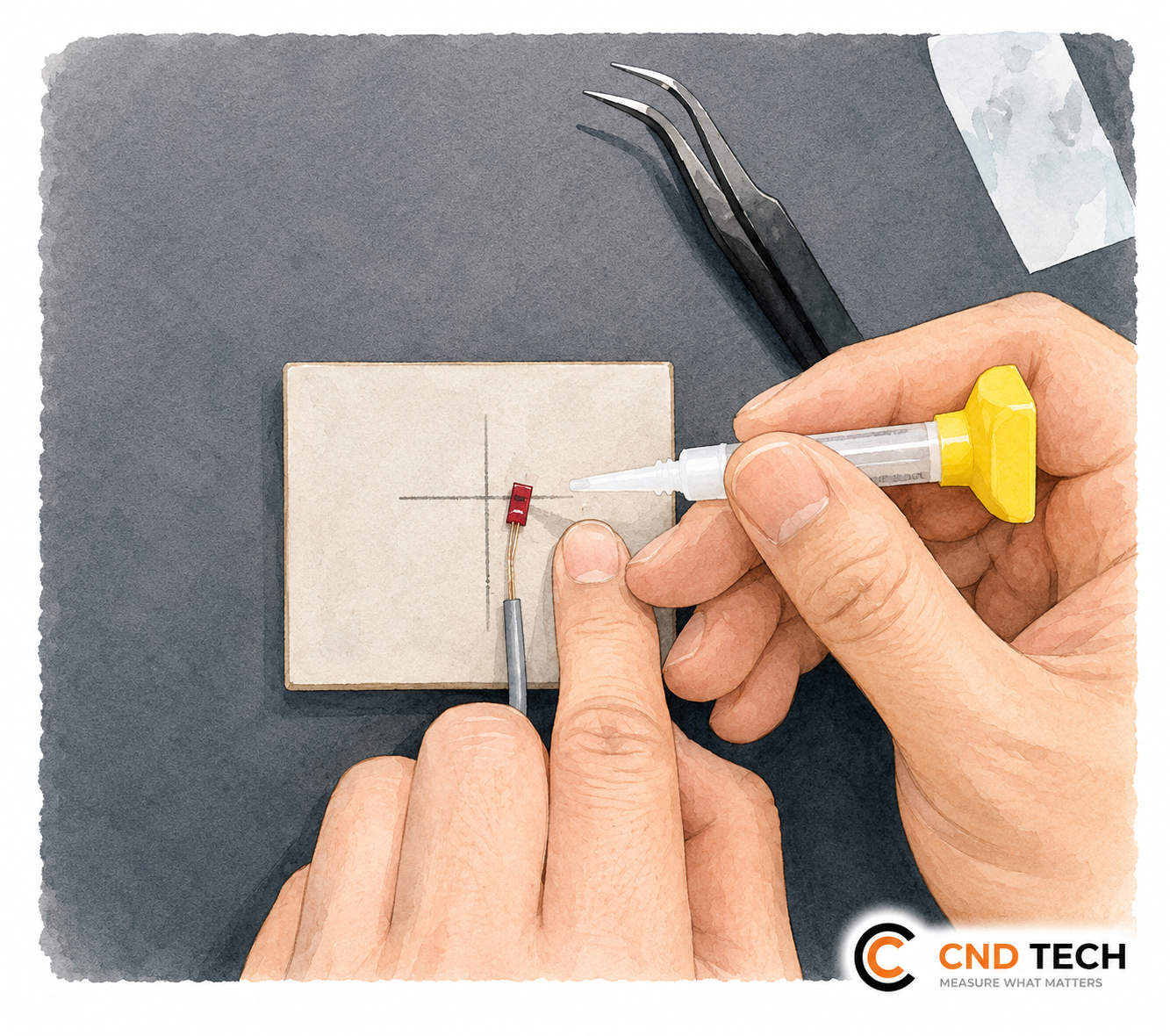

테이프를 이용하여 스트레인게이지의 부착 위치를 잡은 후 접착제를 부착면에 도포합니다. 이때 너무 적거나 많은 양의 접착제는 부착이 덜 되거나 스트레인게이지 바깥으로 빠질 수 있어 적당한 양을 도포합니다. 적은 양의 접착제는 스트레인게이지 부착 시 가장자리가 덜 부착이 될 수 있습니다.

접착제의 경우 부착 재료, 환경, 스트레인게이지 타입에 따라 달리 사용을 해야 하며 완벽한 접착을 위해서 스트레인게이지 제조사의 전용 본드 사용을 권장 드립니다.

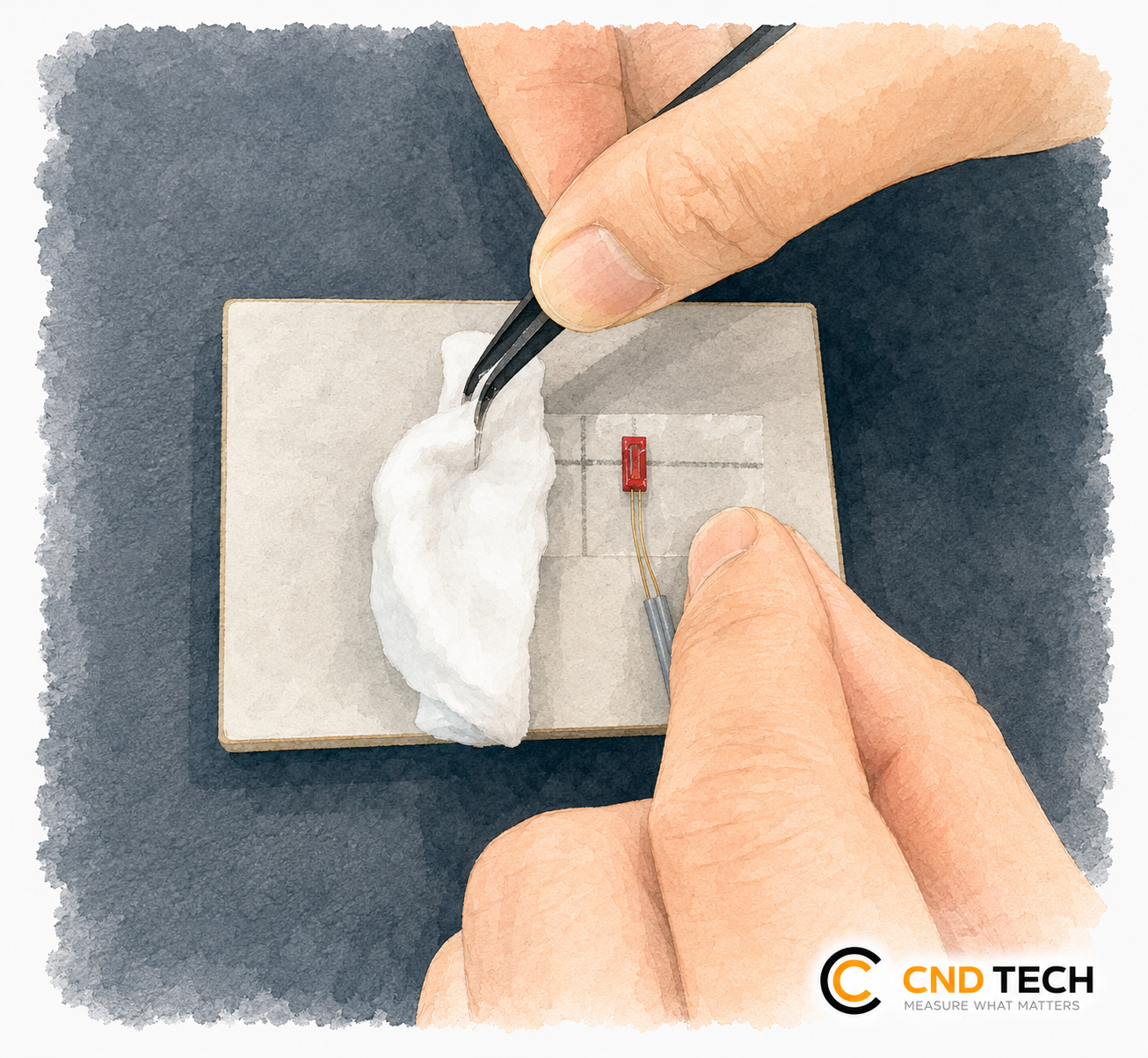

스트레인게이지에 접착제 도포 후 세정액을 이용하여 부착 부위를 다시 한번 세정을 합니다.

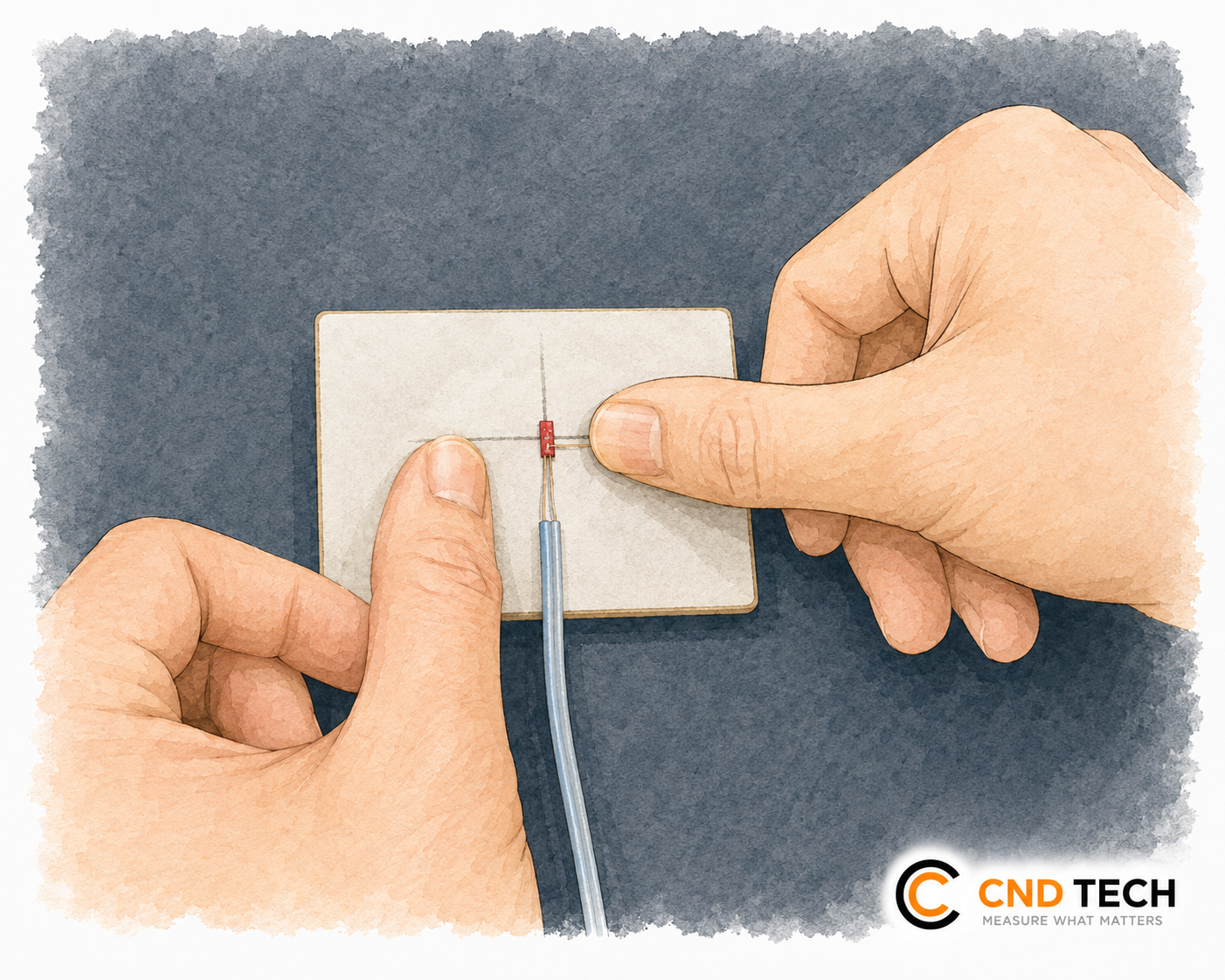

게이지 위에 테프론 필름(테이프)을 덮은 후, 엄지손가락으로 게이지 전체 면을 균일한 힘으로 눌러줍니다. 이 과정에서 접착제 사이에 남아 있는 공기층(기포)이 빠져나가며 게이지와 부착면이 빈틈없이 밀착됩니다.

접착제 제조사가 권장하는 경화 시간(통상 1~2분) 동안 게이지가 밀리거나 흔들리지 않도록 일정한 압력을 그대로 유지합니다. 압착 중 게이지 위치가 흐트러지면 접착 불량이나 기포가 발생할 수 있으므로, 손이 떨리지 않게 다른 손으로 부착면을 함께 지지하며 시간을 충분히 들여 작업합니다.

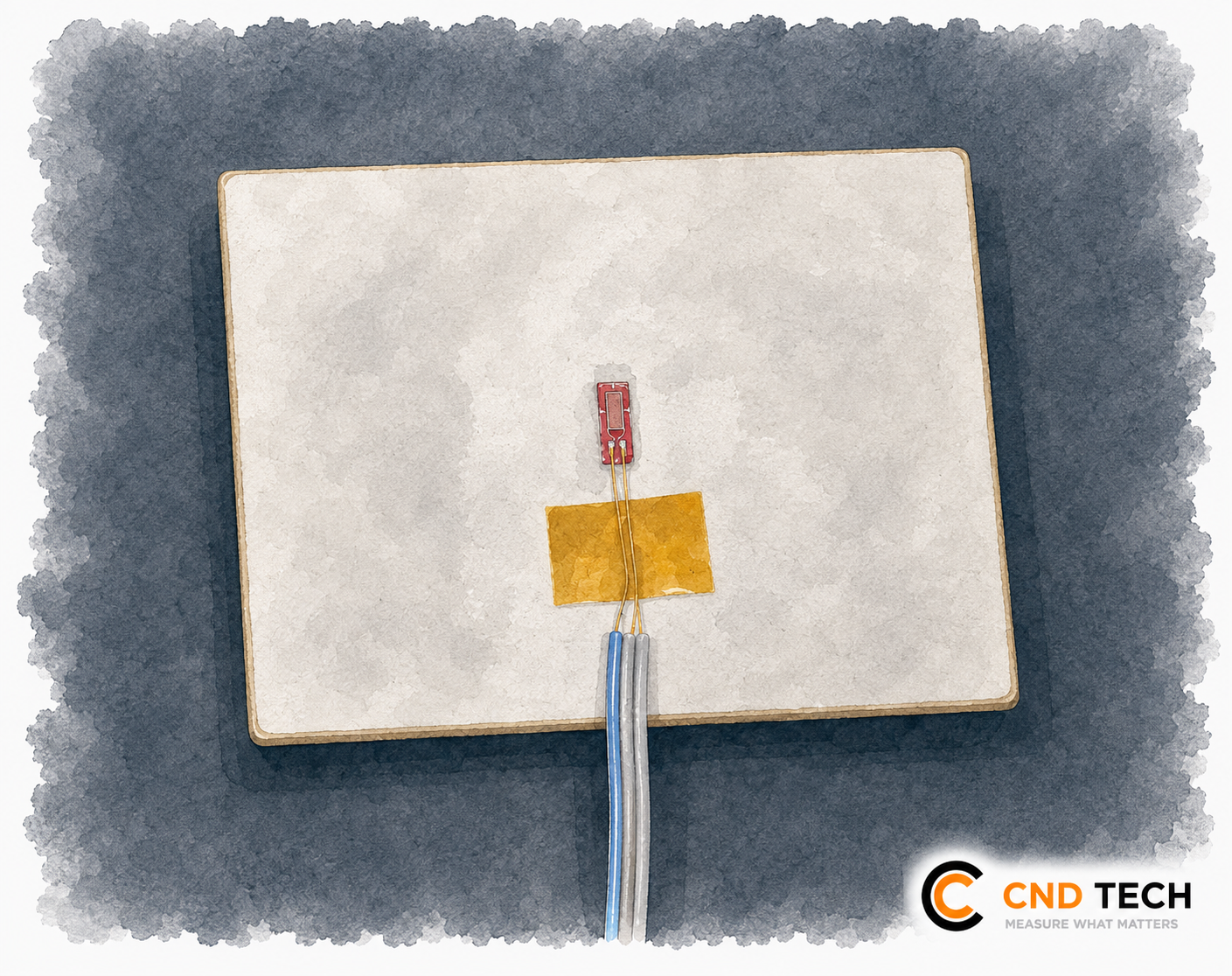

경화가 완료되면 게이지 가장자리가 들뜬 곳 없이 표면에 완전히 밀착되었는지 확인합니다. 이후 리드선을 게이지 단자에 납땜하여 결선하고, 게이지와 단자 부위를 코팅재(실리콘, 부틸고무, 보호 테이프 등)로 덮어 습기·충격·이물질로부터 보호합니다. 특히 야외 또는 가혹한 환경에 설치되는 경우, 보호 처리는 장기 측정 안정성을 좌우하는 중요한 단계입니다.
