데이터 수집장치(DAQ)
완전 가이드
센서 계측의 핵심 인프라, DAQ 시스템의 개념·구성·ADC 분해능 원리를 설명하고, 데이터 로거·DAQ 장치·모듈식 시스템 3가지 유형을 비교합니다. 씨앤디테크가 취급하는 HBM QuantumX, Gantner Q.Series X, Data Translation DT 제품도 함께 소개합니다.
01 · WHAT IS DAQ
데이터 수집장치(DAQ)란?
데이터 수집(DAQ, Data Acquisition)은 센서 계측에 필수적인 장비입니다. DAQ 시스템은 연결된 센서에서 정보를 수집하여 전압·전류·온도·변형률·압력·충격·진동·거리·변위·RPM·각도·무게 등 전기 및 물리적 양을 측정하고 기록합니다.

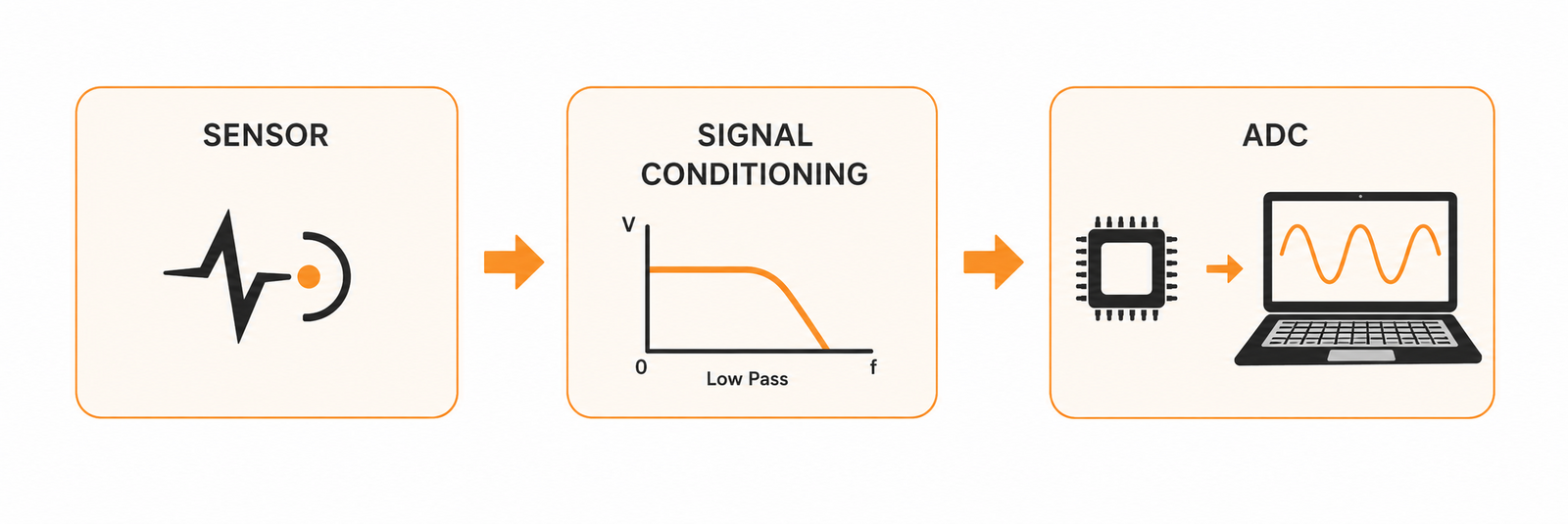

DAQ 시스템은 일반적으로 센서 → 신호 컨디셔닝 → ADC(아날로그-디지털 변환기)가 포함된 측정 하드웨어 → 컨트롤러 → 소프트웨어의 5단계로 구성됩니다.
컨트롤러는 수집된 데이터를 처리·저장하며, 데이터 스트림을 필터링·병합·트리거할 수 있습니다.
02 · ADC RESOLUTION
ADC 분해능 — 측정 정밀도의 핵심
모든 DAQ 시스템의 핵심에는 아날로그-디지털 변환기(ADC)가 있습니다. ADC는 연속적인 아날로그 신호를 프로세서가 처리할 수 있는 이산 디지털 레벨로 변환합니다. 비트 수가 많을수록 신호를 더 세밀하게 표현할 수 있으며, 이를 '분해능'이라 합니다. mm 눈금과 cm 눈금의 자 차이와 같습니다.
03 · SYSTEM TYPES
DAQ 시스템 3가지 유형 비교
측정 환경과 목적에 따라 DAQ 시스템을 올바르게 선택하는 것이 중요합니다.
자체 임베디드 프로세서(컨트롤러)로 동작하는 독립형(Stand-alone) 시스템. 노트북·PC를 상시 연결하지 않아도 단독 실행되며 SD 카드 등 로컬 스토리지에 데이터를 기록합니다.
신호 컨디셔닝과 ADC가 내장된 PC 연결형 장치. USB·이더넷·PCI 등 다양한 버스 옵션과 Python·MATLAB·LabVIEW 등 폭넓은 소프트웨어 지원.

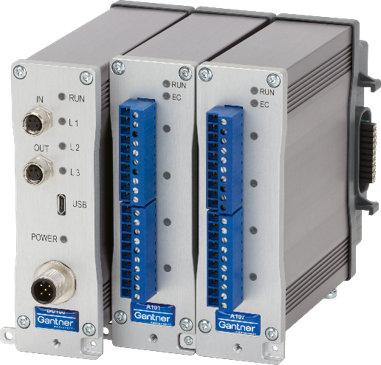

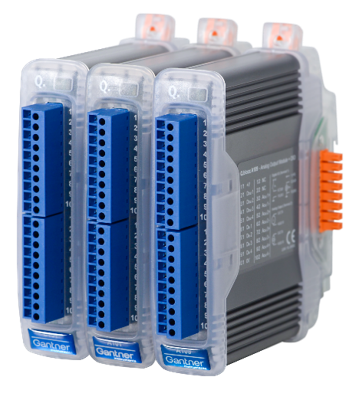

여러 센서 유형을 통합·동기화해야 하는 고채널·복잡한 시스템용. 측정 목적에 맞는 모듈 조합이 가능하며 모듈 추가로 채널 확장.
04 · PRODUCTS

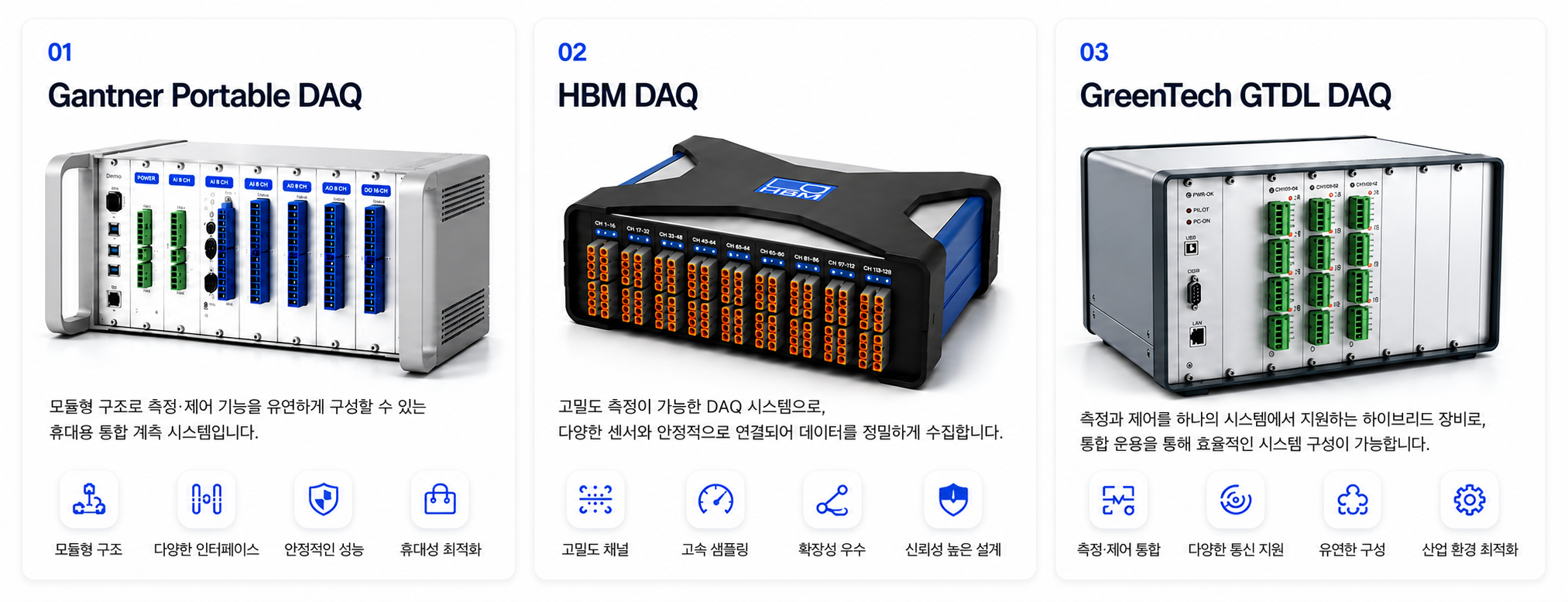

씨앤디테크 취급 DAQ 제품
씨앤디테크는 고객의 시험 특성에 맞춰 최적의 DAQ 시스템을 제안·공급·지원합니다.

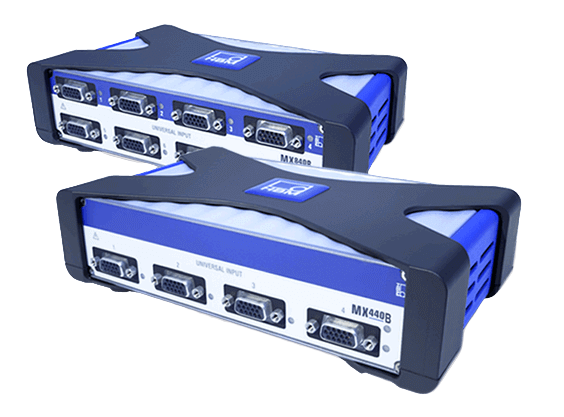

- 모든 모듈이 독립적으로 동작하는 Stand-alone 모바일 DAQ
- 범용 Universal DAQ부터 전용 고정밀 모델까지 다양한 라인업
- 스트레인게이지·온도·전압·전류·진동 등 다양한 센서 신호 동시 수집
- 높은 정밀도와 신뢰성으로 자동차·항공·구조물 시험에 최적
- EtherCAT·FireWire·USB 등 다양한 인터페이스 지원

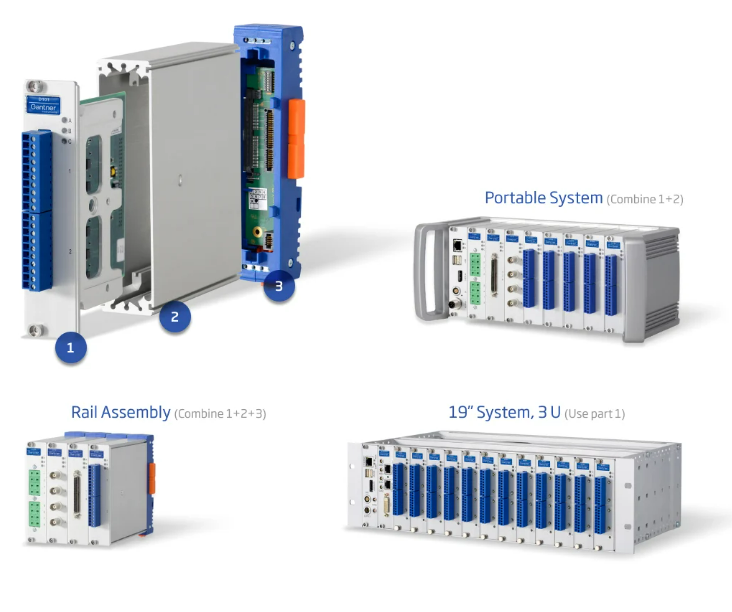

- 포터블(Portable) · Rail 장착 · 렉(Rack) 타입 등 다양한 폼팩터
- 지능형 데이터 필터링·감소 알고리즘, IIoT 에지 컴퓨팅 지원
- 자동화를 위한 실시간 제어 기능 내장
- 원하는 모듈 조합으로 채널 확장 및 동시 다채널 수집
- 다양한 API 지원으로 커스텀 소프트웨어 연동 가능

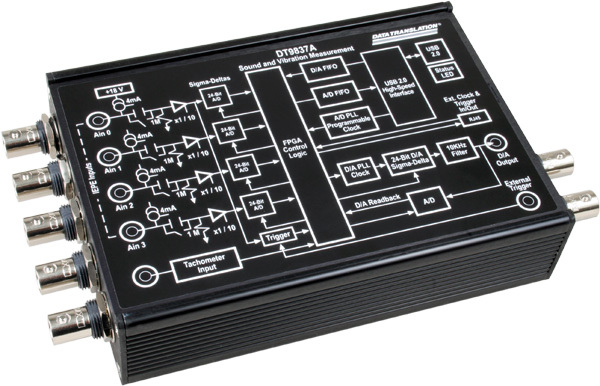

- USB 타입 — PC 연결만으로 데이터 통신 및 전원 공급 동시 해결
- 4채널 진동·소음용 / 8채널 범용 등 다양한 채널 구성 모델
- 카운터·엔코더·온도·스트레인 등 다양한 센서 신호 대응
- 별도 전원 불필요 — 가성비 높은 USB 전원 공급 방식
- 전용 소프트웨어 외 Python·MATLAB 등 연동 가능
05 · SELECTION GUIDE
용도별 DAQ 선택 가이드
측정 환경과 목적에 따라 최적의 DAQ 시스템이 다릅니다. 아래 표를 참고하여 선택하세요.
| 측정 목적 | 권장 유형 | 추천 제품 | 핵심 이유 |
|---|---|---|---|
| 현장 이동·야외 단독 측정 | 데이터 로거 | 데이터 로거 계열 | PC 불필요, 배터리 구동, 로컬 저장 |
| 연구실 PC 연결 다채널 측정 | DAQ 장치 | Data Translation DT | USB 간편 연결, Python·MATLAB 지원, 가성비 |
| 4채널 진동·소음(NVH) 측정 | DAQ 장치 | Data Translation DT 4CH | USB 전원, IEPE 가속도센서 전용 모델 |
| 스트레인+온도+진동 동시 측정 | 모듈식 | HBM QuantumX / Gantner Q.Series X | 복합 모듈 조합, 전채널 동기, 고정밀 |
| IIoT 에지 컴퓨팅·실시간 제어 | 모듈식 | Gantner Q.Series X | 에지 처리, 자동화 제어, API 연동 |
| 자동차·항공 고정밀 구조 시험 | 모듈식 | HBM QuantumX | 최고 정밀도, Stand-alone 모바일 운용 |
| 장기 구조물 상시 모니터링 | 모듈식 | Gantner Q.Series X Rail 타입 | 랙 마운트, 데이터 필터링, 연속 운용 |
06 · APPLICATIONS
DAQ 시스템 주요 적용 분야
07 · FAQ
자주 묻는 질문
DAQ 시스템 기술 상담 및 견적 문의
씨앤디테크는 고객의 시험 특성에 맞는 센서·데이터 수집장치 최적 구성을 제안드립니다.
측정 채널 수, 센서 종류, 적용 환경을 알려주시면 맞춤형 솔루션을 제안드립니다.
