플라스틱·사출물·복합재료
잔류응력 측정 가이드
ABS·PC·HDPE·PP·PA(나일론)·POM·테프론(PTFE)·CFRP·GFRP 등 다양한 비금속 소재에 대한 홀드릴링 잔류응력 측정 원리, 측정 기술, 사례를 정리합니다. 씨앤디테크는 SINT MTS3000-Restan 고분자 전용 모드로 ASTM E837 기준 측정 용역 및 장비 공급을 제공합니다.
μm 단위 정밀 제어
플라스틱 측정 필수
국부 용융·연소 방지
공식 성적서 발행
플라스틱·고분자 소재에 잔류응력이 발생하는 이유
사출 성형·경화·압출 공정별 주요 원인
플라스틱 산업은 기술 응용 분야에서 철강 산업을 앞질렀을 만큼 광범위하게 사용되고 있습니다. 그러나 제조 공정에서 재료 내부에 유발되는 잔류응력은 치수 불안정, 환경응력균열(ESC), 피로 파괴의 주원인이 됩니다. 정확한 기계적 특성화를 위해 잔류응력 측정이 필수적입니다.
| 제조 공정 | 잔류응력 발생 원인 | 주요 발생 위치 | 대표 소재 |
|---|---|---|---|
| 사출 성형 | 금형 내 냉각 불균일, 게이트 부근 전단 응력, 표면-내부 온도 구배 | 게이트 주변, 두께 변화부, 보스·리브 | ABS, PC, PP, PA, POM |
| 복합재 적층 경화 | 매트릭스-섬유 열팽창계수 불일치, 화학적 경화 수축 | 층간 계면, 두께 방향 전체 | CFRP, GFRP, 에폭시 복합재 |
| 압출 성형 | 다이 출구에서의 급냉, 인발 장력 | 표면층(압축), 내부(인장) | HDPE, PTFE, PVC |
| 열성형·가공 | 불균일 가열·냉각, 절삭 가공 열 | 가공면 근방, 굽힘 가공부 | PC, PMMA, ABS |
| 접착·도장·코팅 | 경화 수축, 열팽창계수 불일치 | 코팅층과 기재 계면 | GF 강화재 포함 소재 |
측정 가능 소재 목록
MTS3000-Restan 고분자·복합재료 모드 대응 소재
소재의 탄성계수(E)와 포아송비(ν)가 알려진 경우 대부분 측정이 가능합니다. 소재 물성값을 모르는 경우에도 씨앤디테크와 상담을 통해 참조값 적용 여부를 검토합니다.

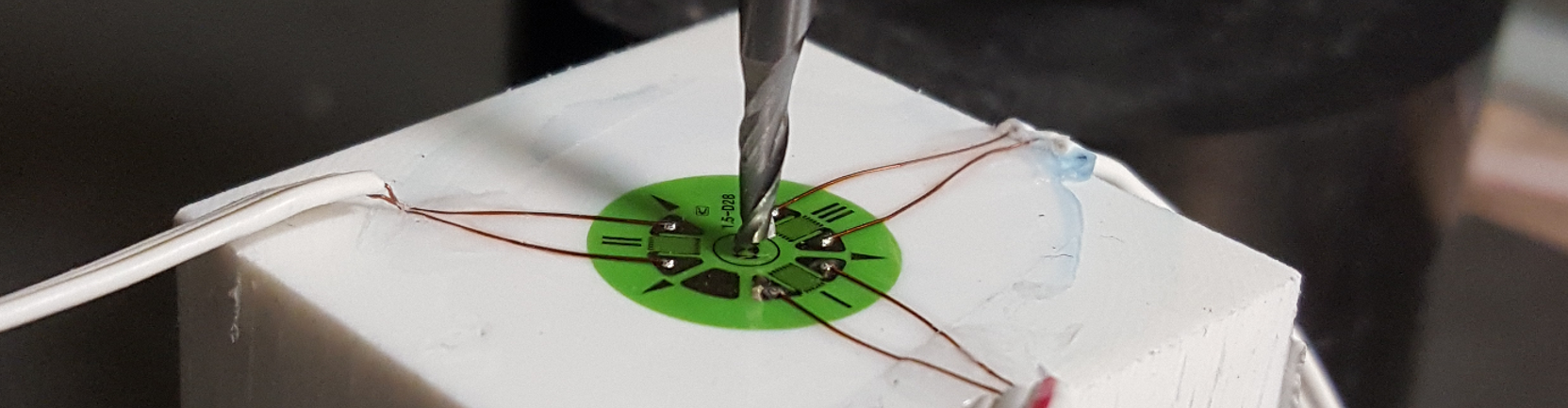

플라스틱 측정의 기술적 도전과 해결책
금속 대비 3가지 핵심 차이 — MTS3000 특수 버전의 대응 방법
열적 영향 — 높은 열팽창계수
폴리머는 금속 대비 열팽창계수가 수~수십 배 높아(예: ABS ≈ 70 μm/m·K vs 강재 ≈ 12 μm/m·K) 드릴링 시 발생하는 아주 작은 온도 변화도 측정 오차로 이어집니다.
크리프 — 점탄성 변형
폴리머는 점탄성 재료로, 응력 해방 후에도 시간에 따라 변형이 서서히 진행됩니다(크리프). 이는 측정값의 시간 의존성을 만들어 정확한 잔류응력 계산을 방해합니다.
전용 로제트 게이지 부재
금속용과 달리 플라스틱 전용 스트레인게이지 로제트가 시중에 없습니다. 일반 로제트 사용 시 온도 보상이 불완전하여 측정 오차가 발생합니다.
복합재료의 불균일 응력장
CFRP·GFRP 복합재료는 깊이별 응력 분포가 균일하지 않습니다. 비균질 거동으로 측정 위치에 따라 잔류응력 편차가 큽니다. 저속 드릴링 없이는 섬유 손상 및 국부 연소가 발생합니다.

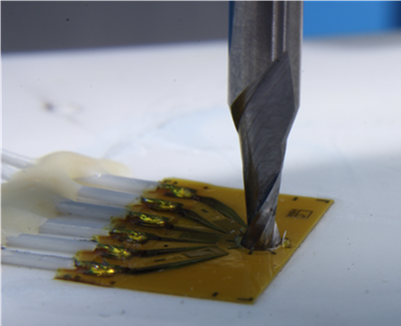

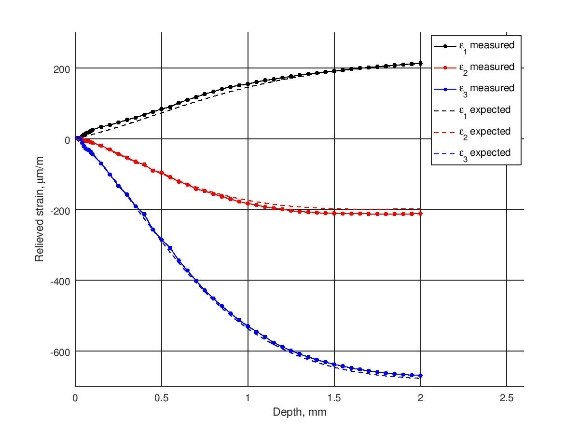

SINT MTS3000-Restan 고분자·복합재료 전용 모드
일반 금속 측정 버전과 차별화된 플라스틱 전용 기능
고분자·복합재료 전용 버전 주요 사양
플라스틱·고분자 소재 측정 절차
사전 준비부터 성적서 발행까지 4단계
측정 사례
국내 실제 적용 사례

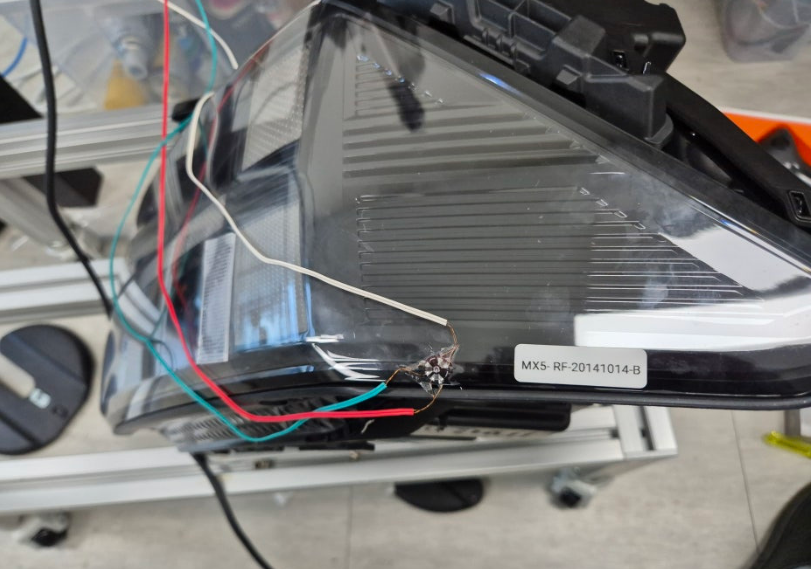

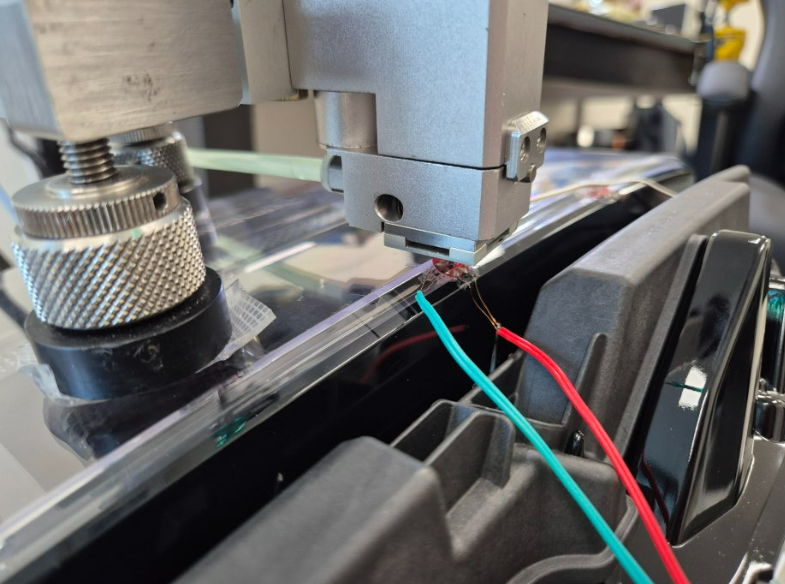

자동차 헤드라이트 렌즈 잔류응력 측정
PC(폴리카보네이트) 계열 자동차 헤드라이트 렌즈에 대해 ASTM E837 규정에 따라 잔류응력 측정을 수행했습니다. 사출 성형 공정 중 냉각 불균일로 발생한 잔류응력 분포를 정량화하여, 현장 크랙 발생 원인 규명 및 금형 수정에 활용하였습니다.

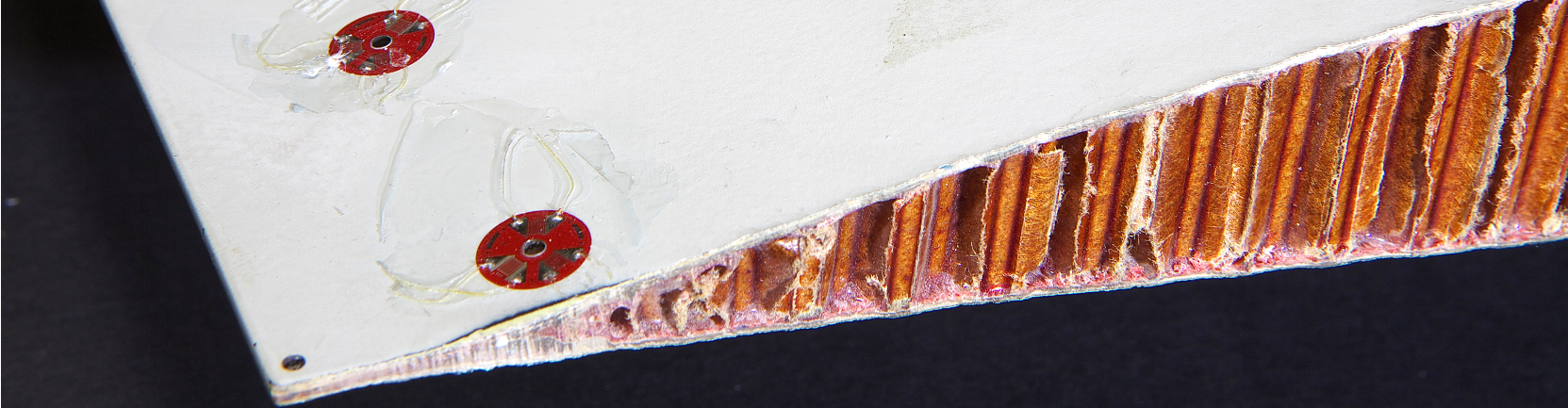

CFRP/GFRP 복합재료 층간 잔류응력 측정
복합재료의 잔류응력은 매트릭스와 보강 섬유 사이의 선형 열팽창계수 불일치, 그리고 매트릭스 경화 수축에 의해 발생합니다. MTS3000-Restan 복합재료 모드를 사용하여 적층 방향별 응력 분포를 측정하고, 층간 박리(Delamination) 위험 구간을 정량적으로 평가합니다.
소재별 측정 난이도 및 주의사항
각 소재 특성에 따른 측정 기술 포인트
| 소재 | 열팽창계수 (μm/m·K) | 측정 난이도 | 핵심 주의사항 |
|---|---|---|---|
| ABS | 60~80 | 보통 | 더미 게이지 필수, 드릴링 속도 조절 |
| PC | 65~70 | 보통 | 투명 소재 — 게이지 부착 표면 준비 중요 |
| HDPE / PP | 100~200 | 높음 | 매우 높은 열팽창계수, 크리프 크므로 빠른 데이터 취득 필수 |
| PA (나일론) | 70~110 | 보통 | 흡습에 의한 치수 변화 주의, 측정 전 건조 상태 확인 |
| POM | 100~150 | 높음 | 가공성은 좋으나 높은 열팽창계수로 보상 충분히 |
| PTFE (테프론) | 100~250 | 매우 높음 | 최고 수준의 열팽창계수, 전용 프로토콜 적용, 사전 상담 필수 |
| CFRP | 섬유방향: ~0 / 수직: ~30 | 높음 | 이방성 재료, Integral Method 해석, 저속 드릴링 슬라이드 필수 |
| GFRP | 섬유방향: ~10 / 수직: ~40 | 보통 | CFRP 대비 이방성 완화, 층간 계면 측정 위치 중요 |
씨앤디테크 측정 솔루션
장비 공급 · 측정 용역 · 교육 모두 지원
플라스틱·복합재료 전용 버전
소모품·스트레인게이지 공급
시스템 설치 · 사용 교육
ASTM E837 기준 공식 성적서
데이터 해석 · 결과 보고서
사출물 · 복합재 전문 대응
관련 기술 자료:
자주 묻는 질문 (FAQ)
ABS·PC·HDPE·테프론·CFRP 등 재질별 측정 가능 여부 및 기술 질문
ABS, PC, HDPE, PP 등 일반 플라스틱도 잔류응력 측정이 가능한가요?
가능합니다. ABS(아크릴로니트릴-부타디엔-스티렌), PC(폴리카보네이트), HDPE(고밀도폴리에틸렌), PP(폴리프로필렌), PA(나일론), POM(폴리아세탈) 등 대부분의 엔지니어링 플라스틱은 SINT MTS3000-Restan의 고분자 전용 측정 모드로 잔류응력을 측정할 수 있습니다. 고정밀 스테핑 모터로 1mm 홀을 μm 단위로 드릴링하며, 더미 게이지 기술로 열적 영향을 보상합니다.
테프론(PTFE)이나 유리섬유 강화 플라스틱(GFRP)도 측정할 수 있나요?
가능합니다. 테프론(PTFE)은 열팽창계수가 매우 높아(100~250 μm/m·K) 특별한 온도 보상이 필요하지만, MTS3000-Restan의 더미 게이지 기술과 저속 정밀 드릴링을 조합하면 측정이 가능합니다. 사전 상담을 통해 측정 프로토콜을 최적화합니다. 유리섬유 강화 플라스틱(GFRP)은 복합재료 측정 모드를 사용하며, 섬유 방향에 따른 이방성을 고려한 Integral Method 해석 알고리즘이 적용됩니다.
CFRP(탄소섬유강화플라스틱) 복합재료도 잔류응력 측정이 가능한가요?
가능합니다. CFRP는 매트릭스(에폭시)와 탄소섬유 사이의 열팽창계수 불일치로 적층 공정 중 상당한 잔류응력이 발생합니다. MTS3000-Restan 복합재료 모드에서는 저속 드릴링 슬라이드를 사용해 홀 주변 국부 용융·연소를 방지하고, 더미 게이지로 열 영향을 보상합니다. 복합재료는 깊이별 응력 분포가 불균일하므로 Integral Method로 해석하여 층간 응력을 계산합니다.
플라스틱 측정 시 금속과 다른 점은 무엇인가요?
세 가지 핵심 차이가 있습니다. ① 열적 영향: 폴리머는 금속 대비 열팽창계수가 수~수십 배 높아 드릴링 열이 측정 오차로 이어집니다. 더미 게이지 기술로 보상합니다. ② 크리프: 점탄성 특성 때문에 응력 이완 후에도 서서히 변형이 진행됩니다. 드릴링 직후 빠른 데이터 취득이 필수입니다. ③ 전용 로제트 게이지 부재: 플라스틱 전용 스트레인게이지 로제트가 시중에 없어 더미 게이지 보상 시편을 별도로 구성해야 합니다.
사출물 잔류응력은 어디서 주로 발생하나요?
주로 ① 게이트 주변(재료 유입구, 높은 전단 응력), ② 두꺼운 부분과 얇은 부분의 경계(냉각속도 차이로 인한 온도 구배), ③ 보스·리브 주변(구조 불연속부), ④ 금형 접촉면(표면 급냉에 의한 압축 응력)에서 발생합니다. 이 위치들을 중점 측정하면 제품 변형과 파손 위험을 예측할 수 있습니다.
복합재료의 잔류응력이 왜 문제가 되나요?
복합재료(CFRP·GFRP)는 적층 경화 과정에서 층간 계면에 잔류응력이 집중됩니다. 이 응력이 임계값을 초과하면 층간 박리(Delamination), 기지 균열(Matrix Cracking), 섬유-기지 계면 파손이 발생합니다. 항공우주·자동차 구조 부품에서는 피로 하중과 잔류응력이 중첩되어 예상보다 빨리 파손이 일어나므로 설계 단계 및 제조 공정 검증에 잔류응력 측정이 필수입니다.
PC/ABS 블렌드나 나일론+유리섬유 강화재 같은 복합 소재도 측정 가능한가요?
가능합니다. PC/ABS 블렌드, PA+GF(나일론+유리섬유), PP+GF, POM, PEEK 등 복합 소재도 소재의 탄성계수(E)와 포아송비(ν)가 알려져 있으면 잔류응력 계산이 가능합니다. 소재 물성값을 모르는 경우에도 씨앤디테크와 사전 상담을 통해 참조값 적용 여부를 검토합니다.
