텔레메터리 시스템

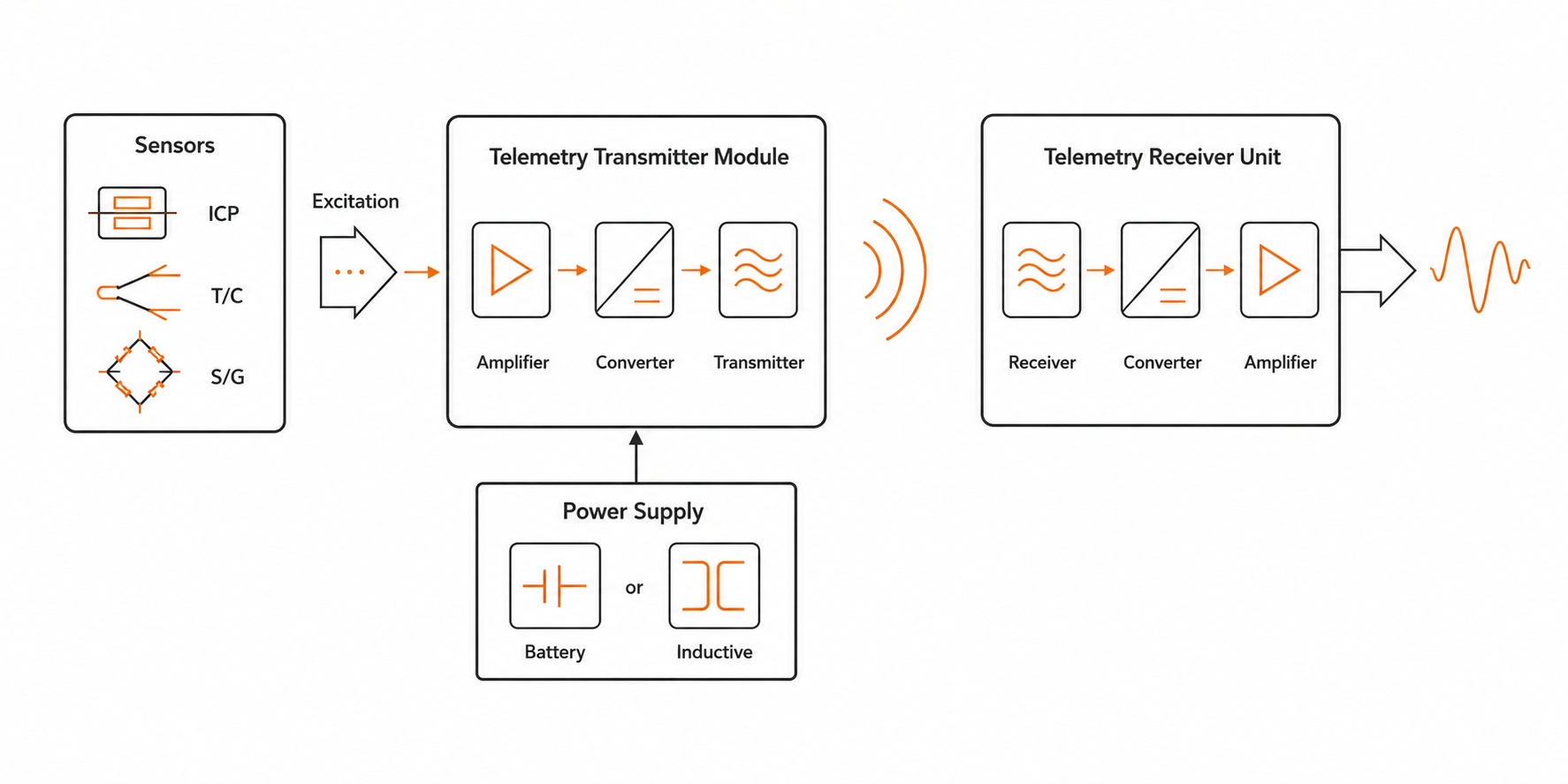

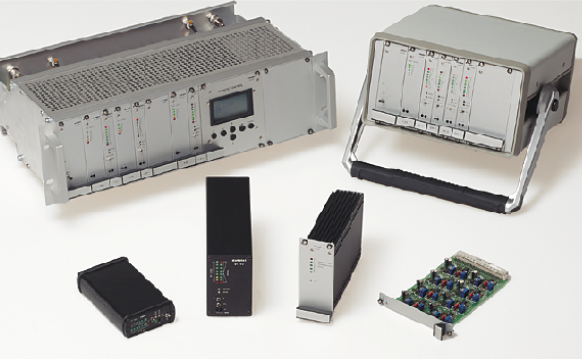

텔레메터리(Telemetry)는 유선 연결이 불가능한 회전체·이동체에서 계측 데이터를 RF 무선으로 수집·전송하는 기술입니다. 회전축에 부착된 스트레인게이지의 mV/V 신호를 소형 트랜스미터가 RF 신호로 변환해 송출하면, 고정부의 안테나·수신기가 아날로그 출력(±10V)으로 변환해 DAQ 시스템과 연결합니다. 슬립링 없이 비접촉으로 고속 회전체를 측정할 수 있는 것이 핵심 장점입니다.

슬립링(Slip Ring)은 고정부와 회전부가 금속 접점으로 직접 접촉해 신호를 전달합니다. 마찰·마모로 인한 노이즈가 발생하고 회전 속도에 제한이 있으며 정기 유지보수가 필요합니다. 반면 텔레메터리는 RF 무선 방식으로 비접촉이기 때문에 마모가 없고, 고속 회전(100,000 RPM 이상)에서도 안정적이며, 별도의 정기 교체 부품이 없어 장기 사용에 유리합니다.

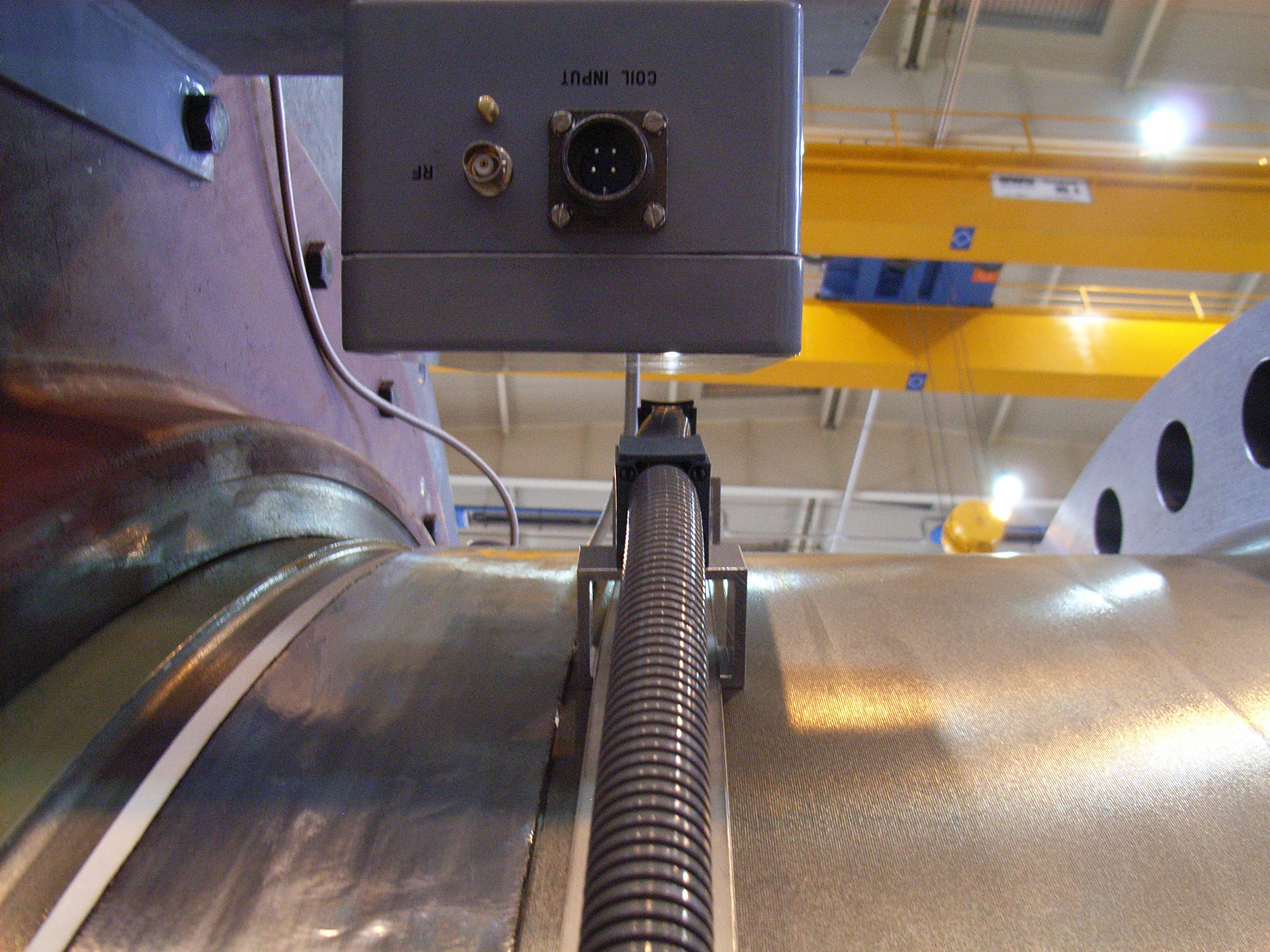

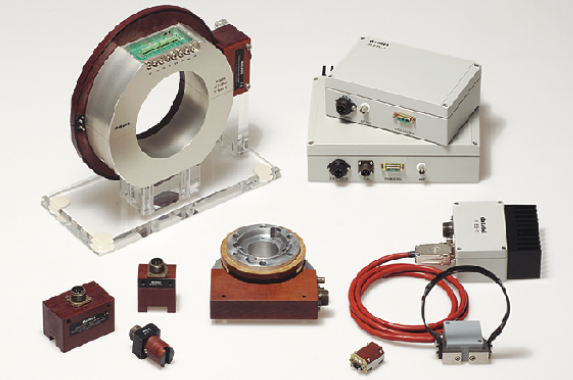

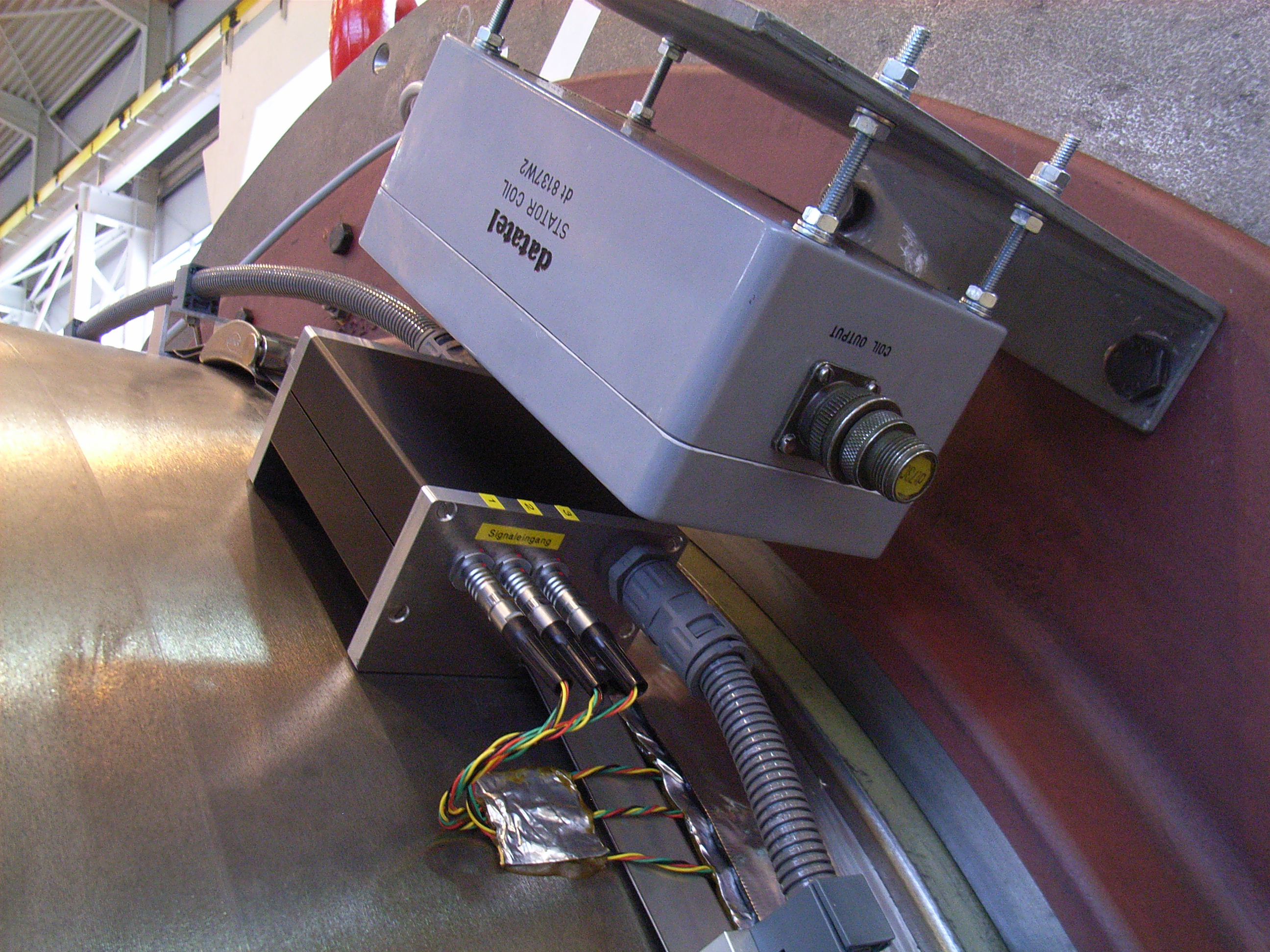

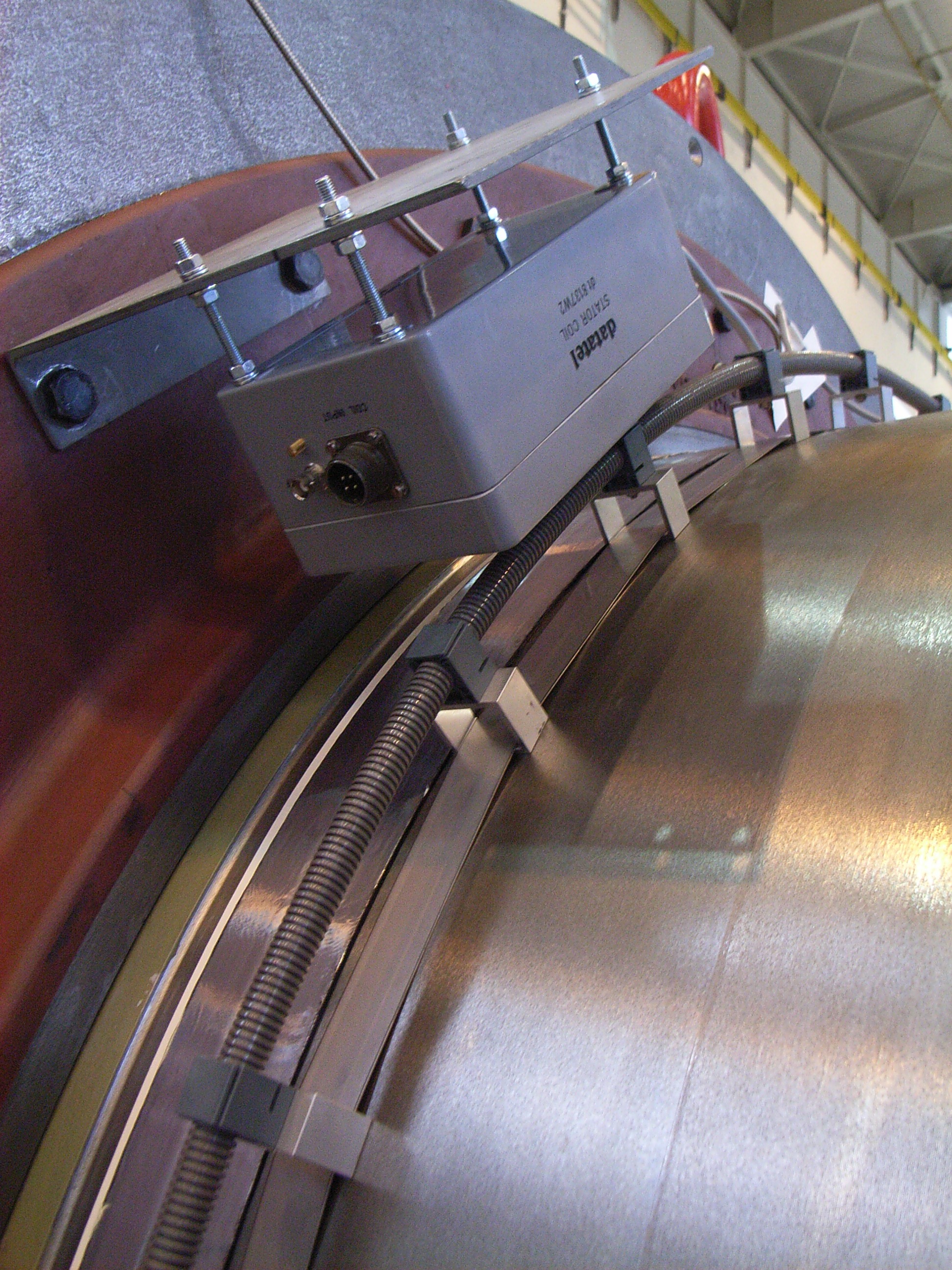

배터리 방식은 소형 리튬 전지를 회전체에 직접 탑재해 수 시간~수십 시간 운용합니다. 설치가 간단하고 임시 계측이나 단기 테스트에 적합합니다. 인덕티브(비접촉 유도) 방식은 고정부의 안테나에서 전자기 유도로 회전체의 트랜스미터에 전원을 비접촉 공급해, 배터리 교체 없이 장시간 연속 측정이 가능합니다. 생산 라인 모니터링, 장기 피로 시험처럼 무중단 계측이 필요한 경우에 적합합니다.

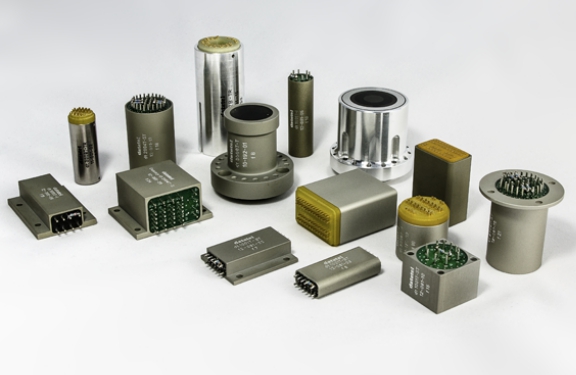

스트레인게이지(응력·토크·굽힘), 열전대·RTD(온도), 가속도계(진동), IEPE/ICP 센서, 압력 센서 등 다양한 산업용 신호를 RF 무선으로 전송할 수 있습니다. datatel 트랜스미터는 센서 종류에 따라 입력 모듈을 교체하는 방식으로 다양한 신호를 지원하며, 다채널 구성 시 토크·온도·진동을 동시에 취득할 수 있습니다.

가능합니다. 씨앤디테크는 스트레인게이지 선정·부착, 텔레메터리 시스템 설계·공급, 현장 설치, 데이터 취득 및 분석까지 원스톱으로 제공합니다. 특히 회전체처럼 접근이 어려운 구조물의 스트레인게이지 부착 작업과 납땜·배선까지 전문 인력이 직접 수행합니다. 축마력 계측, 토크 검증, 피로 시험 등 목적에 맞는 게이지 브릿지 구성을 컨설팅해드립니다.

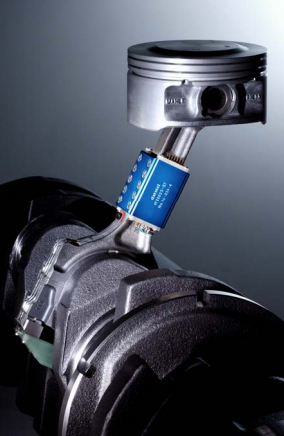

datatel은 회전체의 형상(직경·공간)에 맞춘 맞춤형 트랜스미터 제작이 가능합니다. 샤프트 직경이 매우 작거나, 공간이 협소한 터보차저·엔진 커넥팅로드처럼 표준 제품 설치가 어려운 경우에도 적용할 수 있습니다. 장착 구조물의 도면 또는 3D 데이터를 제공해 주시면 설계 가능 여부와 납기를 안내해 드립니다.
