차량용 배터리 케이스

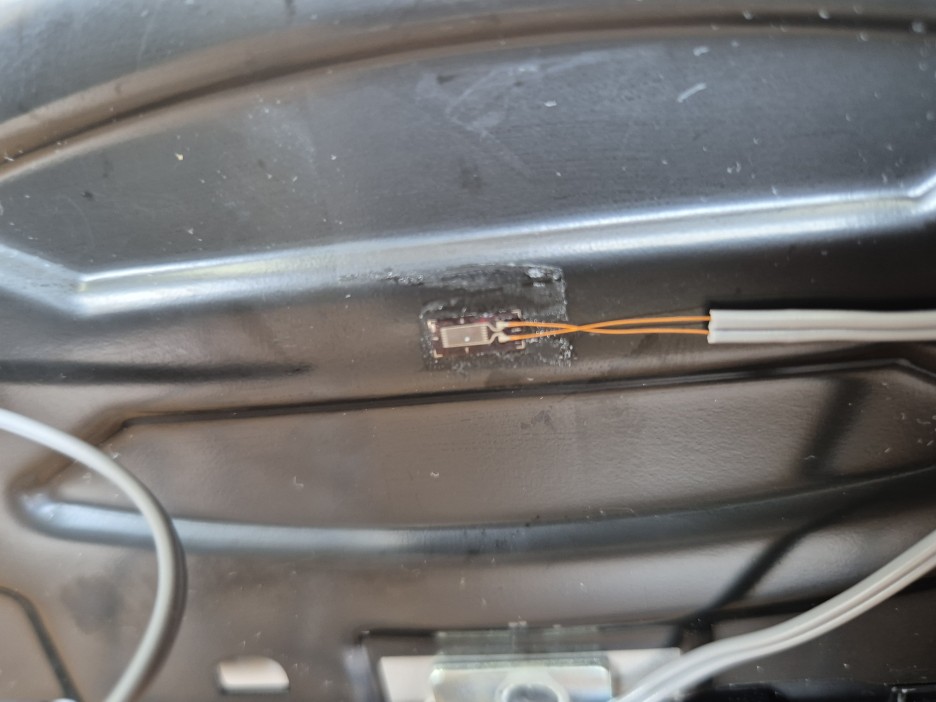

스트레인게이지 부착 — 충전 팽창 응력 측정

리튬이온 배터리 셀은 충·방전 과정에서 전극 소재의 부피 변화로 인해 미세하게 팽창·수축합니다. 이 팽창이 반복되면 배터리 케이스와 셀 고정 구조에 지속적인 응력이 가해져 케이스 변형, 실링 손상, 내부 셀 압박 등 안전·수명 문제로 이어질 수 있습니다. 스트레인게이지는 이 팽창량을 변형률(strain) 데이터로 직접 정량화할 수 있어 배터리 케이스 구조 설계와 안전성 검증에 핵심적인 측정 수단으로 사용됩니다.

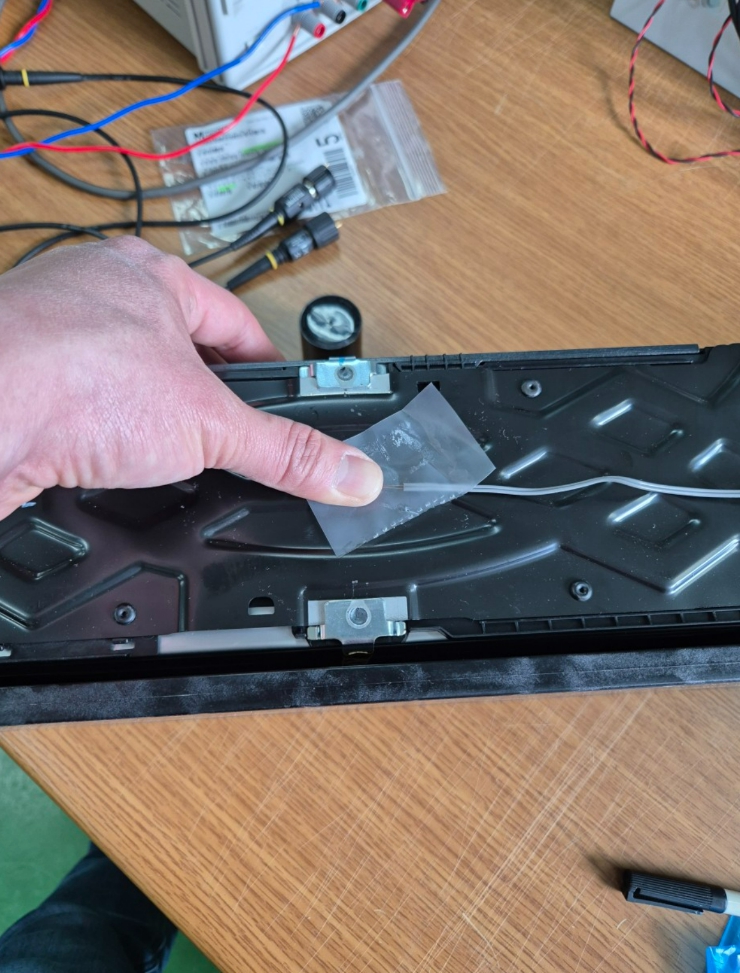

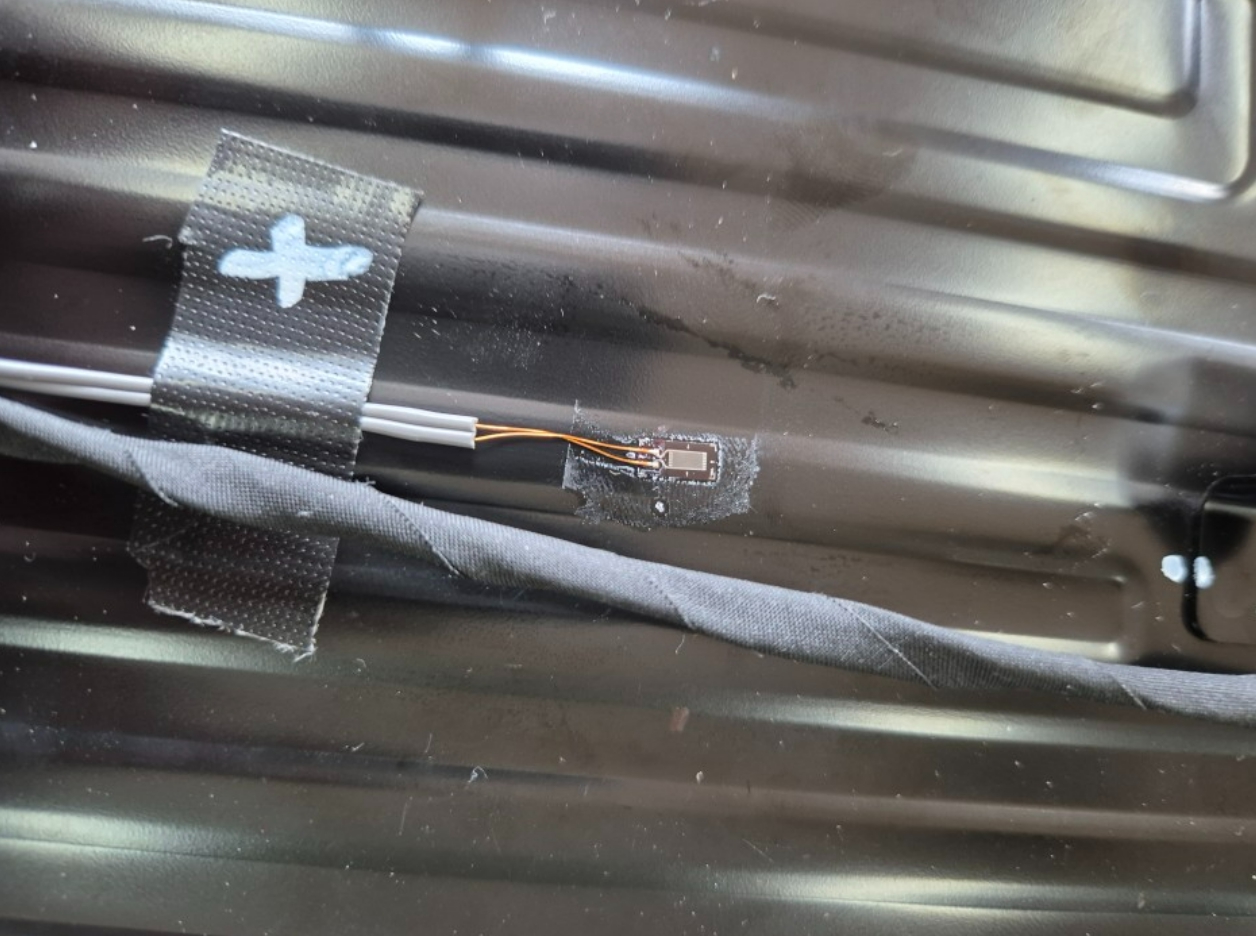

배터리 셀 표면은 파우치·캔 재질의 곡면이거나 협소한 내부 공간에 위치하는 경우가 많아 표준 평면 부착보다 정밀한 위치 선정과 접착 공정이 요구됩니다. 또한 배터리 시험 특성상 충·방전 사이클이 반복되므로 접착 내구성과 리드선 배선의 안정성이 중요하며, 셀 간 간섭 없이 배선을 정리하는 노하우가 필요합니다.

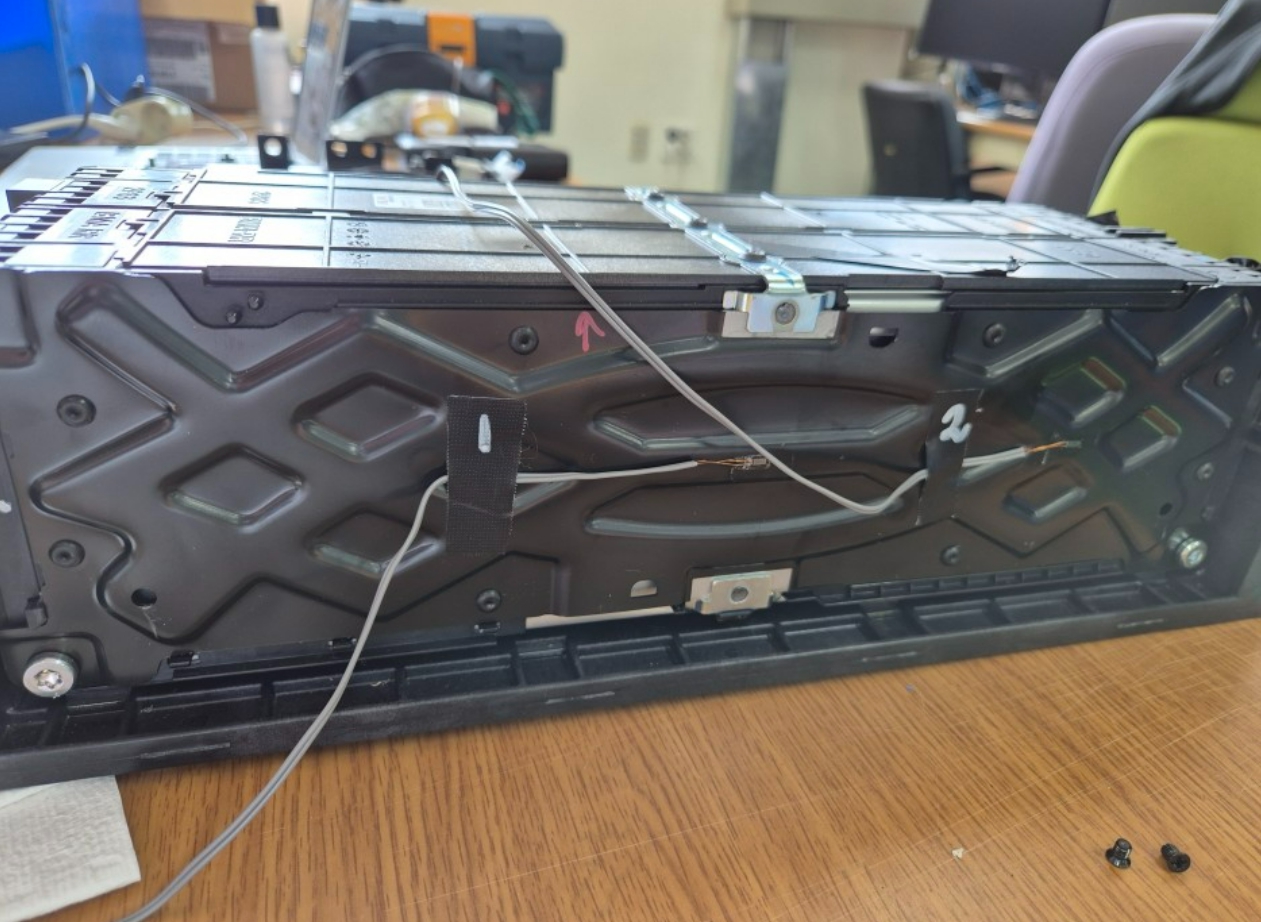

부착된 스트레인게이지를 브릿지 회로로 결선한 뒤 DAQ(데이터 수집장치)에 연결해 신호를 확인합니다. 충·방전 사이클 전 구간에서 변형률 데이터를 연속으로 취득하며, 채널 수는 측정 포인트(셀 개수·위치)에 따라 다채널로 구성합니다. 씨앤디테크는 게이지 부착부터 DAQ 연동 신호 확인, 데이터 취득까지 일괄 지원합니다.

전기차(EV)·ESS용 배터리 팩 및 셀의 구조 안전성 검증, 배터리 케이스 설계 최적화, 충·방전 사이클에 따른 장기 변형 추이 분석 등에 활용됩니다. 자동차부품 연구기관, 배터리 제조사, 완성차 업체의 배터리 안전 시험에서 실제로 적용된 측정 방식입니다.

씨앤디테크의 현장 지원 인원은 모두 20년 이상의 계측 현장 경험을 보유하고 있으며, 독일 현지에서 스트레인게이지 부착 관련 교육을 이수했습니다. 국내에서 스트레인게이지 이론·부착 세미나를 다수 진행한 이력도 있으며, 연간 500포인트 이상의 스트레인게이지 설치 및 시험 지원을 수행하고 있습니다.
