소음·진동 측정 장비
USB 타입 DAQ (DT9837·DT9857E)

DT9837·DT9857E 시리즈란

DT9837·DT9857E는 IEPE(ICP®) 센서를 직접 연결해 진동·소음 신호를 취득하는 데이터수집장치(DAQ) 라인업입니다. 회전기계 상태 모니터링, 소음·진동 시험, 구조물 계측 등 채널 수와 현장 상황에 따라 휴대성 중심의 소형 기본형과 다채널 동시 계측이 가능한 확장형 중에서 선택할 수 있습니다.

씨앤디테크는 두 라인업 모두 공급하며, 측정 채널 수·샘플링 속도·소프트웨어 연동 환경에 맞는 최적의 구성을 상담해 드립니다.

DT9837 — 4채널 USB 기본형

DT9837은 4채널 IEPE 입력을 지원하는 소형 USB 진동 데이터수집장치입니다. USB 케이블 하나로 PC와의 데이터 통신과 전원 공급이 동시에 이루어져 별도의 전원 공급 장치 없이 바로 사용할 수 있습니다. 휴대성이 뛰어나 현장 출장 측정, 소규모 진동 진단, 간이 소음 측정 등에 적합합니다.

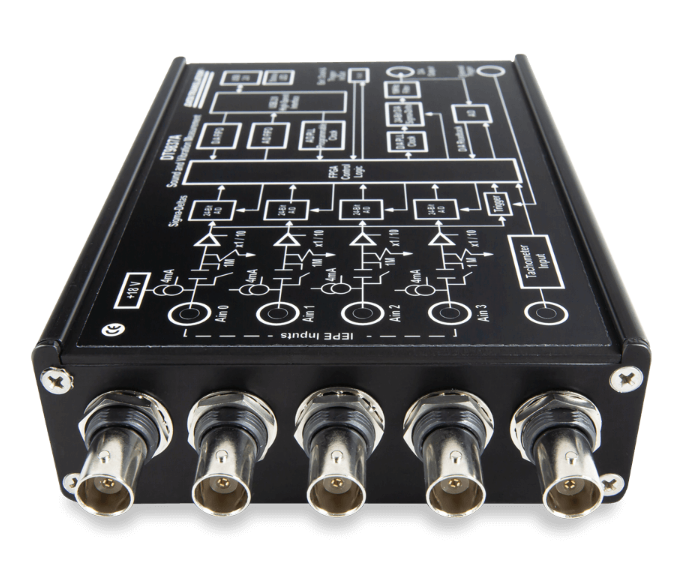

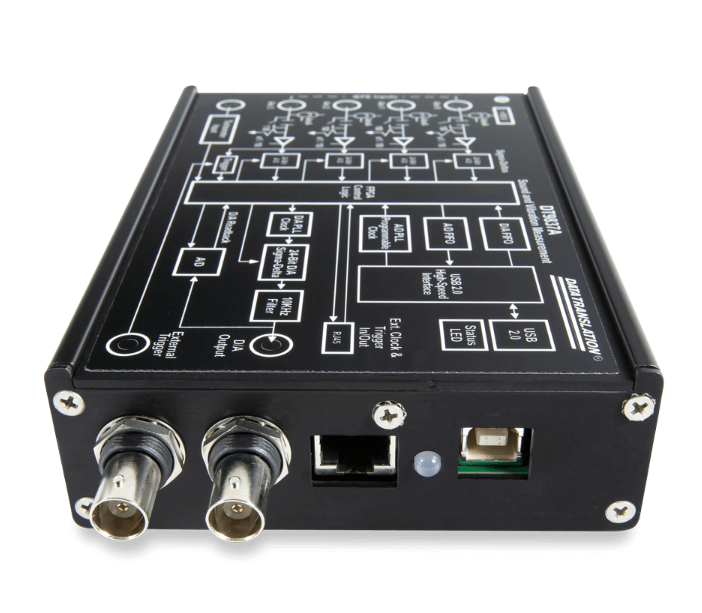

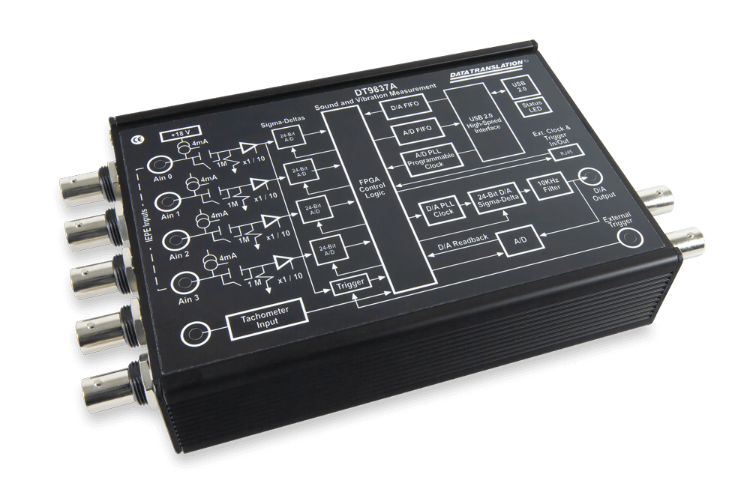

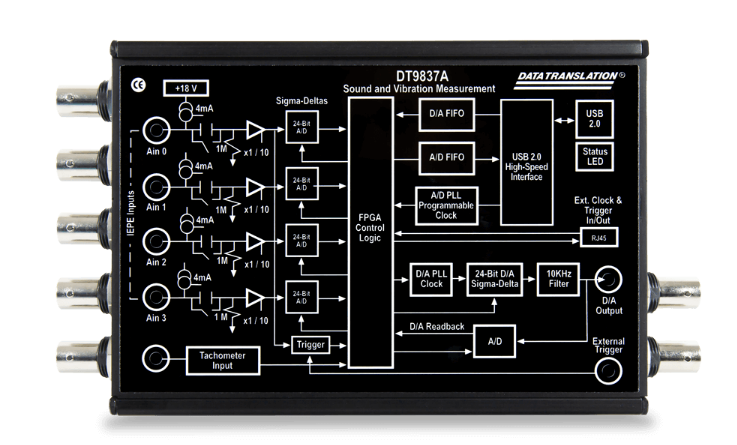

DT9837A 4채널 USB 진동 데이터수집장치 실물 사진

DT9857E — 8·16채널부터 최대 64채널 확장형

DT9857E는 기본 8채널 또는 16채널로 구성된 소음·진동 측정 전용 데이터수집장치입니다. 동시 24비트 IEPE 센서 입력, 최대 105.4kS/s/ch 샘플 속도, 1개의 타코미터 입력, 16개의 디지털 I/O를 지원합니다. 소음·진동 측정에 특화된 고정밀 다이나믹 IEPE 신호 컨디셔닝 기능을 갖추고 있으며, 센서 입력이 회전속도계 입력과 동기화되어 시간축이 일치하는 데이터 스트림을 얻을 수 있습니다.

센서 입력	8채널 또는 16채널, 동시 24비트 IEPE(ICP®)
샘플 속도	최대 105.4kS/s/ch
타코미터 입력	1개, 32비트 회전속도계 지원, 센서 입력과 동기화
디지털 I/O	16개
D/A 출력	최대 2개, 32비트
카운터/타이머	2개의 측정 카운터 및 범용 카운터/타이머, 전 채널 시간 동기화
연결 방식	USB, OEM 제공 가능(보드 또는 스틸 케이스 모듈)

🔸 채널 확장 — 최대 64채널까지

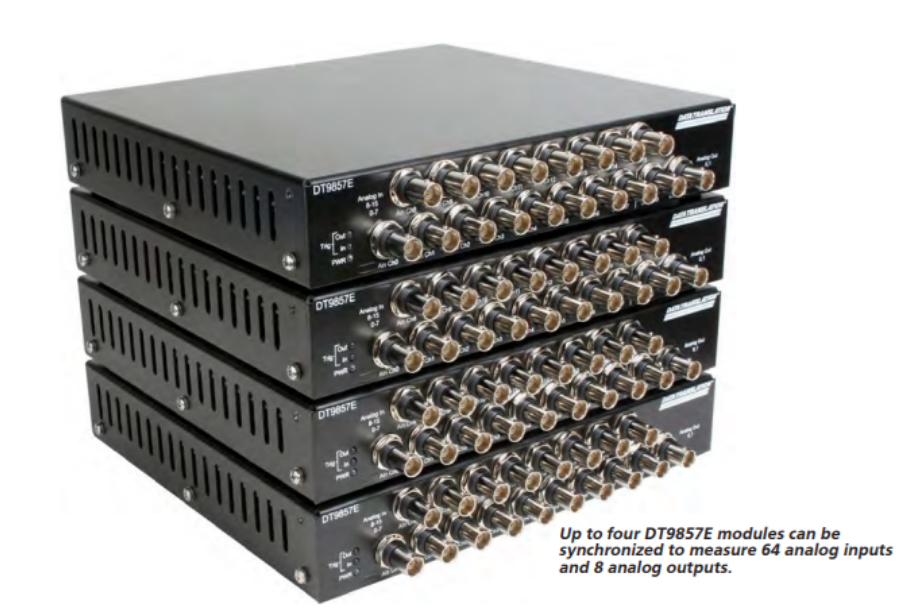

마스터/슬레이브 연결로 최대 4대의 DT9857E를 연동할 수 있어, 최대 64채널의 IEPE 입력 채널과 최대 8채널의 아날로그 출력까지 확장이 가능합니다. 모든 데이터를 입력에 시간 동기화할 수 있는 하나의 데이터 스트림으로 취득합니다.

🔸 소프트웨어·프로그래밍 환경

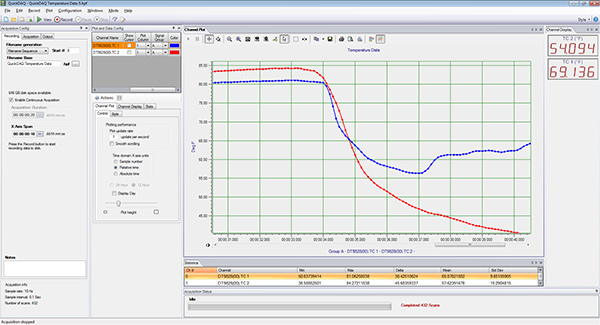

데이터 처리를 위한 기본 애플리케이션으로 데이터 로깅, 저장, 분석 및 신호 생성이 가능한 QuickDAQ가 포함되며, 업그레이드 시 FFT 분석 기능이 추가됩니다. 이 외에도 Visual C++®, Visual C#®, Visual Basic®.NET, DASYLab®, LabVIEW™, MATLAB® 등 널리 사용되는 프로그래밍 환경용 드라이버를 지원합니다.

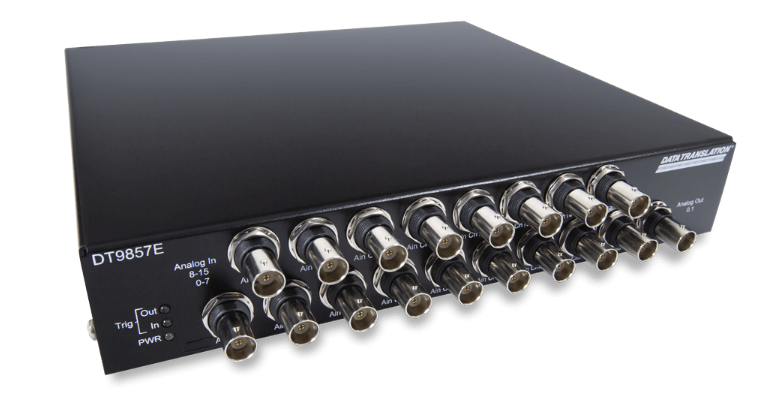

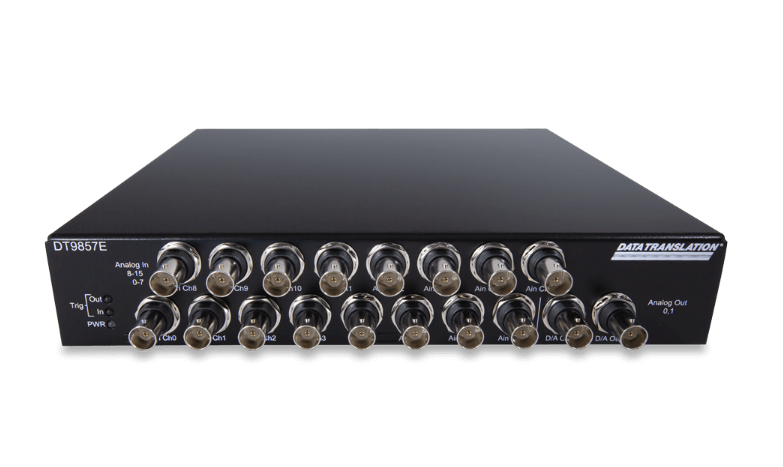

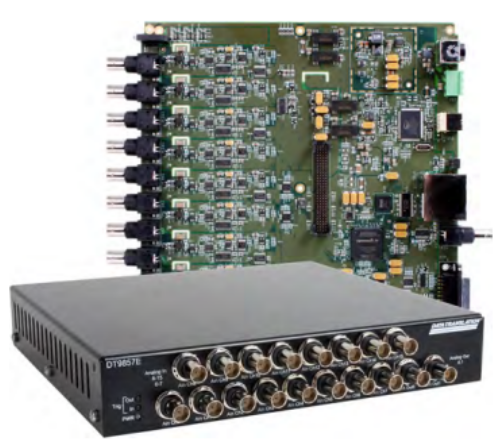

DT9857E 제품 사진 — 정면 커넥터부 및 OEM 보드·스틸 케이스 모듈

적용 분야 및 지원 범위

씨앤디테크는 DT9837·DT9857E 외에도 휴대용 진동측정 시스템, 웹 기반 데이터수집장치, 고정밀 초고속 데이터수집장치까지 폭넓게 취급하고 있어, 측정 목적·채널 수·예산에 맞는 최적의 시스템을 제안해 드립니다.
