산업용 컨트롤러 · SIMEX MULTICON

산업용 컨트롤러
SIMEX MultiCon 완전 가이드

계측기 + 컨트롤러 + HMI + SCADA의 기능이 하나로 통합된 SIMEX사의 다채널 데이터 레코더 MultiCon. 전압·전류·압력·온도·변위·Force 등 다양한 신호를 계측해 실시간 모니터링과 제어를 동시에 지원합니다.

41개 I/O

입력/출력 모듈
90개 논리 채널

10Hz

최대 기록 속도
4GB 내부 메모리

계측+제어+SCADA

HMI 터치스크린 통합
Modbus·이더넷 통신

SIMEX MultiCon이란

SIMEX사의 다채널 데이터 레코더·데이터 로거인 MultiCon은 계측기 + 컨트롤러 + HMI + SCADA의 기능이 하나로 통합된 시스템입니다. 전압, 전류, 압력, 온도, 변위, Force 등 다양한 신호 및 센서 신호를 계측하여 실시간 모니터링을 지원하며, 산업 자동 제어의 고급 애플리케이션에 활용됩니다.

RS-485 통신과 이더넷 인터페이스를 지원해 인터넷을 통한 원격 장치 모니터링이 가능하며, 슬롯형 입력 채널로 원하는 신호 측정 조합을 자유롭게 구성할 수 있습니다.

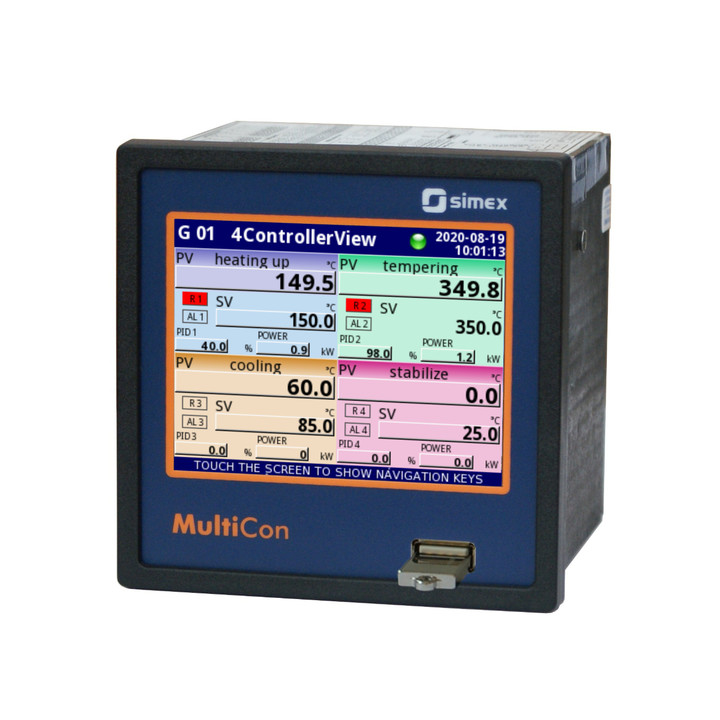

SIMEX MultiCon CMC 시리즈 — 4채널 컨트롤러 뷰 디스플레이 예시

MultiCon CMC-141 특징

Linux 기반의 안정적인 펌웨어
41개의 사용 가능한 입력/출력 모듈
90개의 논리 채널
컬러 LCD 디스플레이 5.7" TFT, 터치스크린 지원
최대 속도 10Hz(초당 10개의 샘플)로 데이터 기록
4GB 내부 데이터 메모리
RS-485(Modbus RTU), USB 호스트, 이더넷 통신

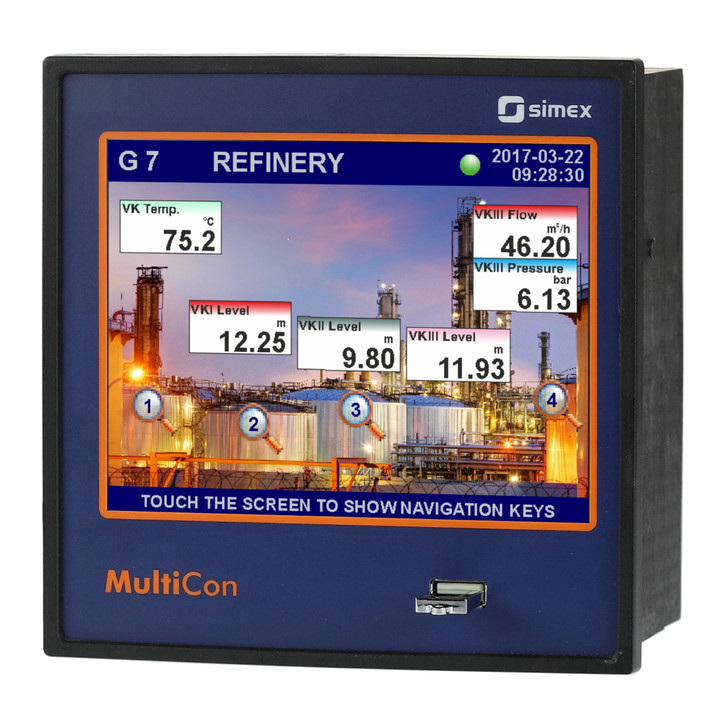

MultiCon CMC-141 제품 사진 — SCADA 스타일 공정 화면

MultiCon CMC-141 — 5.7인치 TFT 터치스크린 디스플레이, SCADA 스타일 공정 화면 구성 예시(정유 플랜트)

MultiCon 라인은 하나의 소형 장치에서 많은 수의 내장 입력/출력을 지원합니다. 슬롯형 입력 채널을 지원하기 때문에 원하는 신호 측정 조합이 용이하며, 가상 채널을 지원하여 직접 측정 판독, 수학 함수, 타이머, 프로필 생성이 가능하고 손쉽게 채널을 확장할 수 있습니다.

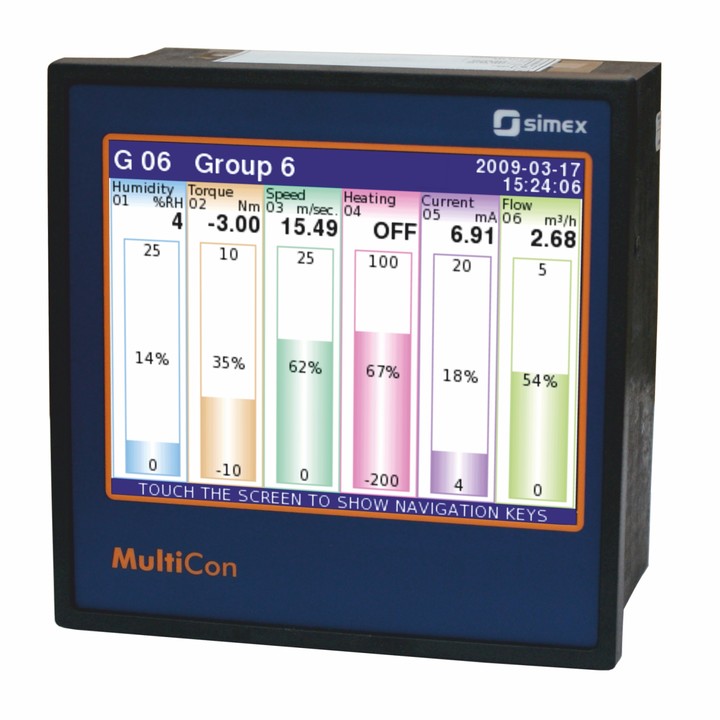

습도·토크·속도·온도·전류·유량 등 다양한 신호를 한 화면에서 동시 모니터링하는 예시 화면

구역별 온도 모니터링 대시보드 화면 구성 예시

MultiCon 지원 입력·출력 신호

▶ 지원 입력 신호

아날로그 신호	최대 15채널 유니버설, 절연형: 0/4~20mA, 0/1~5V, 0/2~10V
써모커플	J, K, S, T, N, R, B, E
저항	0~300Ω, 0~3kΩ
RTD, PT	Pt100, Pt500, Pt1000(PN-EN); Pt'50, Pt'100, Pt'500(GOST)
카운터·플로우미터	최대 12개(counter / flowmeter / ratemeter)
디지털 입력	최대 73개

▶ 지원 출력 신호

아날로그 출력	최대 24채널, 절연형 4-20mA
릴레이	최대 36개(1A/250V), 최대 18개(5A/250V)
SSR	최대 72개
전원	1 x 24V DC ±5%, 최대 200mA

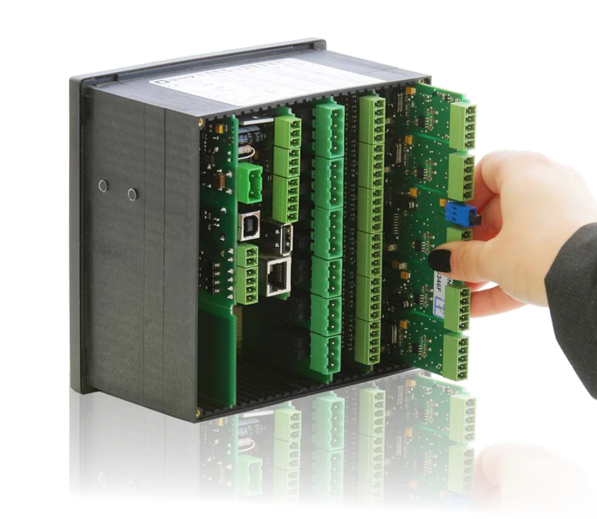

후면 슬롯형 모듈 탈부착

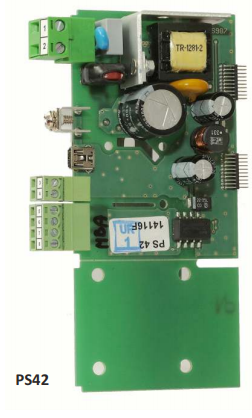

전원 모듈 PS42

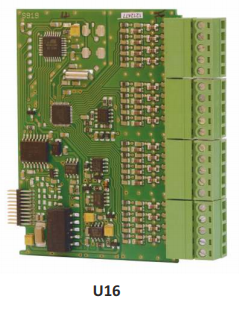

입력 모듈 U16

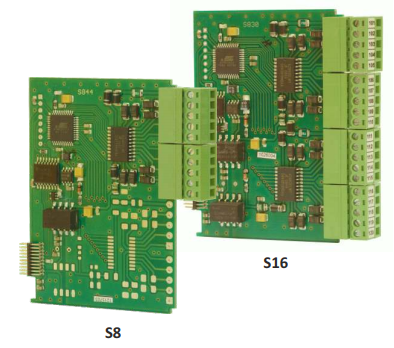

출력 모듈 S8·S16

MultiCon 슬롯형 입출력 모듈 구성 — 전원·입력·출력 카드를 필요에 맞게 조합해 확장

외부 통신·PC 소프트웨어

Basic version	RS-485, 1 x USB Host(전면 또는 후면)
ETU	1 또는 2 x USB Host, 1 x Ethernet 10Mb/s
ACM	2 x RS-485, 1 x RS-485/232, 1 또는 2 x USB Host, 1 x Ethernet 10Mb/s
지원 프로토콜	Modbus RTU(Master/Slave), Modbus TCP Server, HTTP

이더넷·USB 지원으로 PC 소프트웨어를 통한 데이터 확인, 설정, 원격 모니터링이 가능합니다.

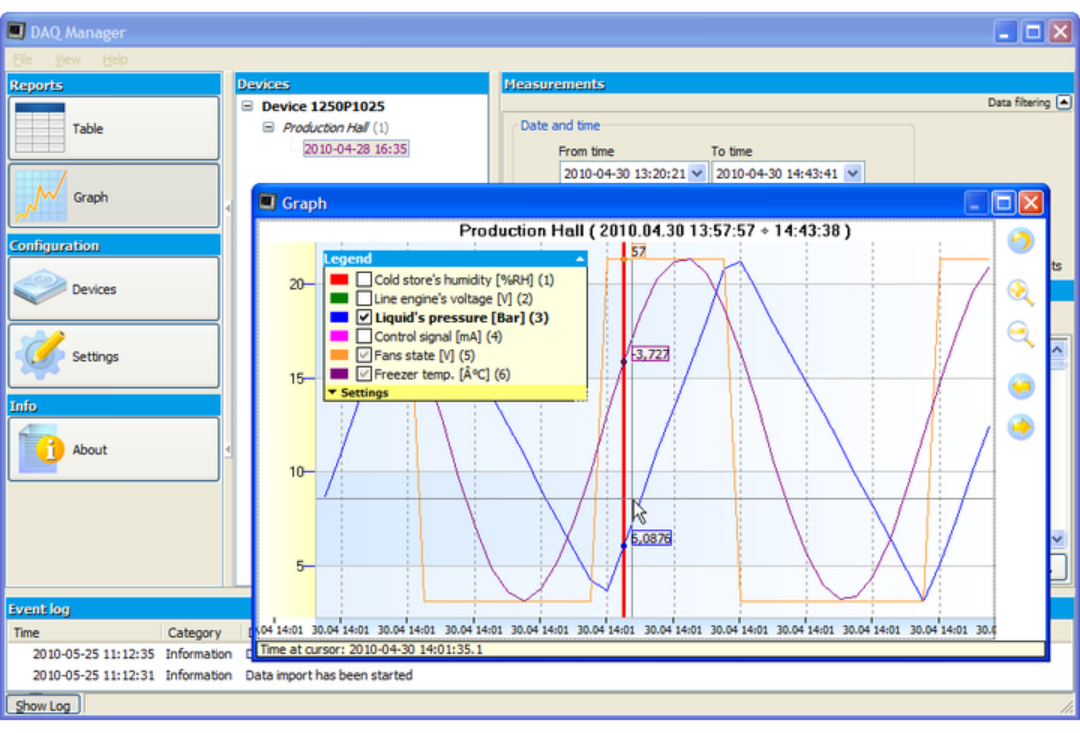

PC 소프트웨어 — 채널별 트렌드 그래프 확인 화면

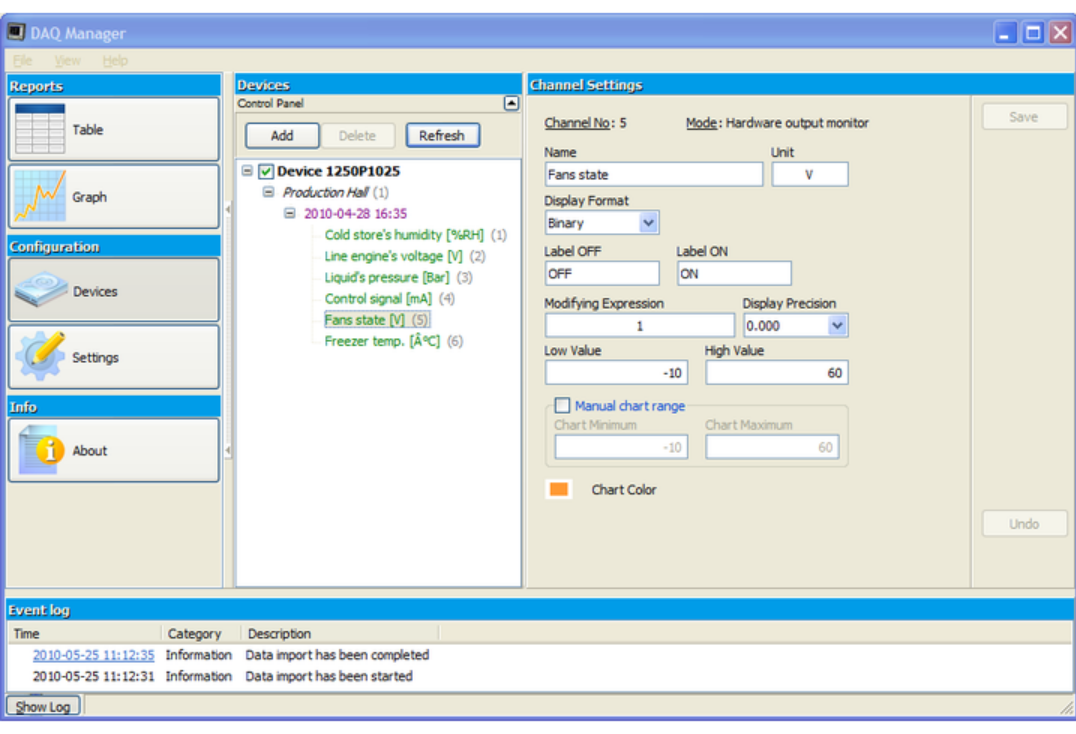

PC 소프트웨어 — 채널별 상세 설정 화면

MultiCon PC 소프트웨어 — 이더넷·USB 연동

적용 분야

SIMEX MultiCon은 산업 현장에서 컨트롤러와 데이터 레코더 기능을 동시에 지원하는 강력한 시스템이며, 합리적인 금액의 다채널 데이터 로거로 다양한 산업 자동화·모니터링 애플리케이션에 활용됩니다.

플랜트 다채널 계측·제어 SCADA 통합 모니터링 온도·압력·유량 통합 관리 원격 이더넷 모니터링 산업 자동 제어

자주 묻는 질문 (FAQ)

SIMEX MultiCon 산업용 컨트롤러 관련 질문

SIMEX MultiCon은 어떤 장비인가요?

SIMEX MultiCon은 계측기, 컨트롤러, HMI, SCADA의 기능이 하나로 통합된 산업용 다채널 데이터 레코더·데이터 로거입니다. 전압, 전류, 압력, 온도, 변위, Force 등 다양한 신호 및 센서 신호를 계측해 실시간 모니터링과 제어를 동시에 수행할 수 있습니다.

MultiCon CMC-141의 주요 사양은 어떻게 되나요?

Linux 기반의 안정적인 펌웨어, 최대 41개의 입력/출력 모듈, 90개의 논리 채널을 지원합니다. 5.7인치 TFT 컬러 LCD 터치스크린 디스플레이를 탑재했으며, 최대 10Hz(초당 10개 샘플) 속도로 데이터를 기록하고 4GB 내부 데이터 메모리를 갖추고 있습니다. RS-485(Modbus RTU), USB 호스트, 이더넷 통신을 지원합니다.

MultiCon은 어떤 입력 신호를 지원하나요?

아날로그 신호(0/4~20mA, 0/1~5V, 0/2~10V 절연형, 최대 15채널 유니버설), 열전대(J, K, S, T, N, R, B, E), 저항(0~300Ω, 0~3kΩ), RTD/PT(Pt100, Pt500, Pt1000 등), 카운터·플로우미터·레이트미터(최대 12개), 디지털 입력(최대 73개) 등 폭넓은 신호를 하나의 장비에서 계측할 수 있습니다.

MultiCon은 어떤 출력과 통신 인터페이스를 지원하나요?

출력으로는 최대 24채널의 절연형 아날로그(4-20mA), 최대 36개의 1A/250V 릴레이, 최대 18개의 5A/250V 릴레이, 최대 72개의 SSR을 지원합니다. 통신은 기본형 RS-485와 USB 호스트를 지원하며, ETU 버전은 이더넷(10Mb/s)까지, ACM 버전은 2xRS-485, RS-485/232, 이더넷까지 확장됩니다. Modbus RTU(Master/Slave), Modbus TCP Server, HTTP 프로토콜을 지원합니다.

MultiCon은 어떤 산업 현장에 적합한가요?

MultiCon은 산업 자동 제어의 고급 애플리케이션을 위한 제품으로, 슬롯형 입력 채널로 원하는 신호 측정 조합을 자유롭게 구성할 수 있고 가상 채널로 수학 함수·타이머·프로필 생성 등 부가 기능도 지원합니다. RS-485·이더넷 통신으로 원격 모니터링이 가능해 플랜트, 제조 설비, 유틸리티 등 다양한 산업 현장의 다채널 계측·제어·SCADA 용도에 적합합니다.
