BD SENSORS 압력센서
완전 가이드
독일 BD SENSORS GmbH의 고정밀 압력센서 전 라인업 — 압력 트랜스미터 · 차압 트랜스미터 · 디지털 압력계 3대 제품군을 중심으로, 수위 레벨·압력 스위치까지. 사양 비교와 적용 분야를 씨앤디테크의 납품 경험과 함께 소개합니다.
독일 BD SENSORS GmbH
BD SENSORS GmbH는 1994년 독일 바이에른 주 티어슈타인에 설립된 압력센서 전문 제조사입니다. 스테인리스 스틸 센서, 세라믹 멤브레인 센서, 수중 레벨 프로브, 디지털 압력 스위치까지 폭넓은 라인업을 보유하며, 의료·플랜트·선박·오일·가스·수처리·폭발 시험 등 다양한 산업에 공급하고 있습니다.
BD SENSORS 제품 라인업
BD SENSORS는 압력(Pressure) 제품을 압력 트랜스미터 · 차압 트랜스미터 · 디지털 압력계 · 전자식 압력 스위치 4개 카테고리로 공식 분류합니다. 용도와 환경에 따라 최적 모델을 선택하세요 — 씨앤디테크가 사양 선정을 지원합니다.
압력 트랜스미터 (Pressure Transmitter)
4~20mA / 0~10V 아날로그 출력의 산업용 표준 압력센서. 측정 범위 0~10 mbar ~ 0~6000 bar.

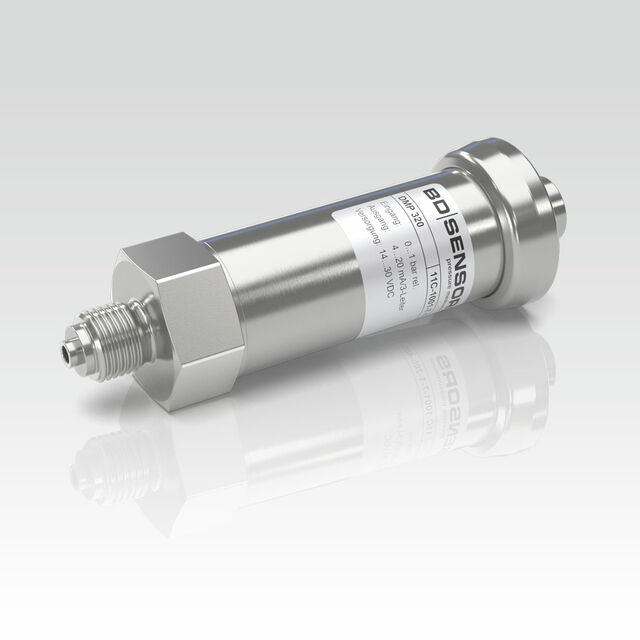

DMP 320
스테인리스 스틸 고속 압력센서
응답시간 0.5ms 이하, 10kHz 샘플링의 고속 압력센서. 압력 피크·히트 모니터링, 유압 서보, 수격(Water Hammer) 분석에 적합. 비선형성·히스테리시스·온도 오류 능동 보정.
- 측정 범위100 mbar ~ 600 bar
- 정확도0.1 % FSO
- 응답 시간≤ 0.5 ms
- 샘플링 속도10 kHz
- 출력0.1~10V / 4~20mA
- 재질스테인리스 스틸

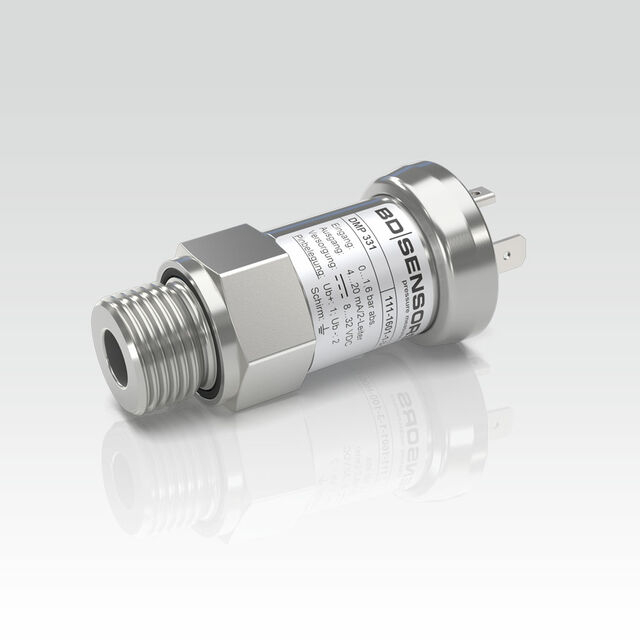

DMP 331
범용 산업용 압력 트랜스미터
BD SENSORS의 스테디셀러 범용 모델. 다양한 공정 접속(G1/2, G1/4 등)과 전기 커넥터 옵션 지원. DVGW 위생 인증 옵션 보유.
- 측정 범위100 mbar ~ 60 bar
- 정확도0.35 % (옵션 0.1 %) FSO
- 재질스테인리스 스틸
- 출력4~20 mA / 0~10V
- 인증Ex, IECEx, SIL, UL, DVGW
- 용도범용 산업 공정

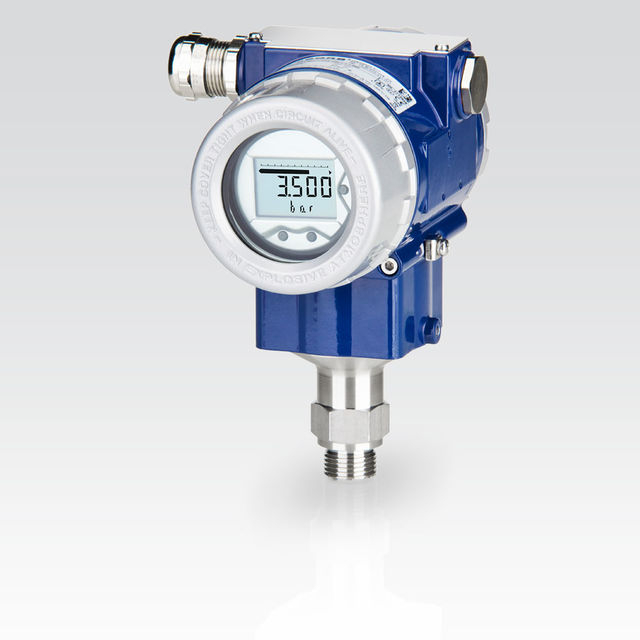

XMP i
HART 지원 고정밀 프로세스 트랜스미터
공정 산업·오일 앤 가스 전용 고정밀 모델. HART 프로토콜 통신 지원으로 DCS 연동 및 원격 진단 가능. 3A·EHEDG 위생 인증 대응.
- 측정 범위400 mbar ~ 600 bar
- 정확도0.1 % FSO
- 재질스테인리스 스틸
- 통신HART 프로토콜
- 인증Ex, 3A, EHEDG, SIL, UL
- 용도공정·오일가스 산업
차압 트랜스미터 (Differential Pressure Transmitter)
두 지점 간 압력 차이를 측정. 필터·팬·덕트 감시(HVAC), 밀폐 탱크 수위 측정에 사용. 측정 범위 0~1 mbar ~ 0~70 bar.

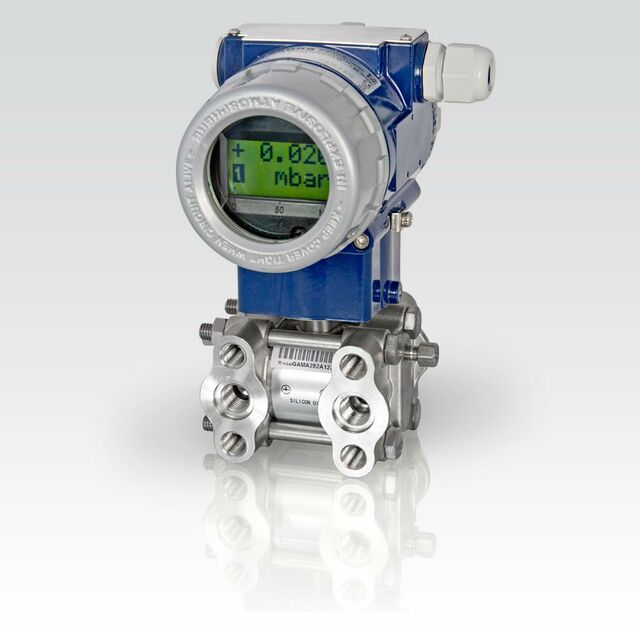

DPT 200
고정밀 차압 트랜스미터
차압 라인업 중 최고 정밀도(0.075% FSO) 모델. HART 통신 지원, 방폭(Ex/IECEx) 인증으로 공정·오일가스 플랜트에 적합.
- 차압 범위1 mbar ~ 20 bar
- 정확도0.075 % FSO
- 재질스테인리스 스틸
- 통신HART 프로토콜
- 인증Ex, IECEx, HART
- 용도공정·오일가스 산업

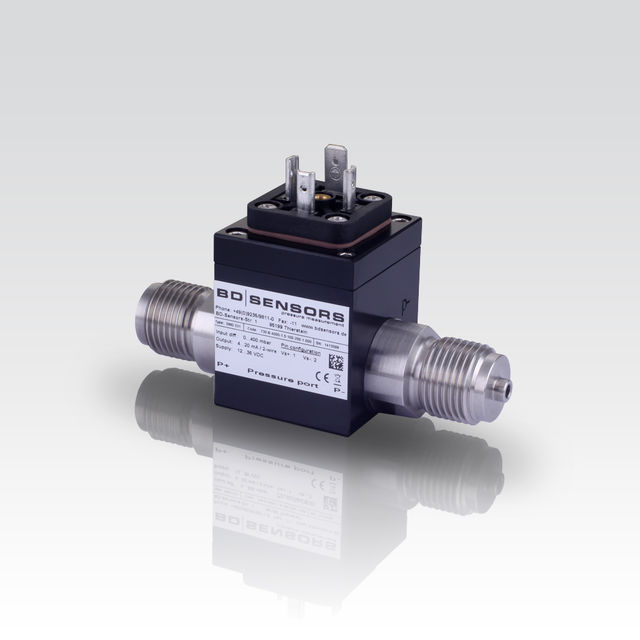

DMD 331
범용 차압 트랜스미터
플랜트·기계 설비의 필터 막힘 감시, 펌프·팬 압력차 모니터링에 적합한 범용 모델. 방폭 버전 옵션 보유.
- 차압 범위20 mbar ~ 16 bar
- 정확도0.5 % FSO
- 재질스테인리스 스틸
- 출력4~20 mA / 0~10V
- 인증Ex 옵션
- 용도플랜트·기계 설비

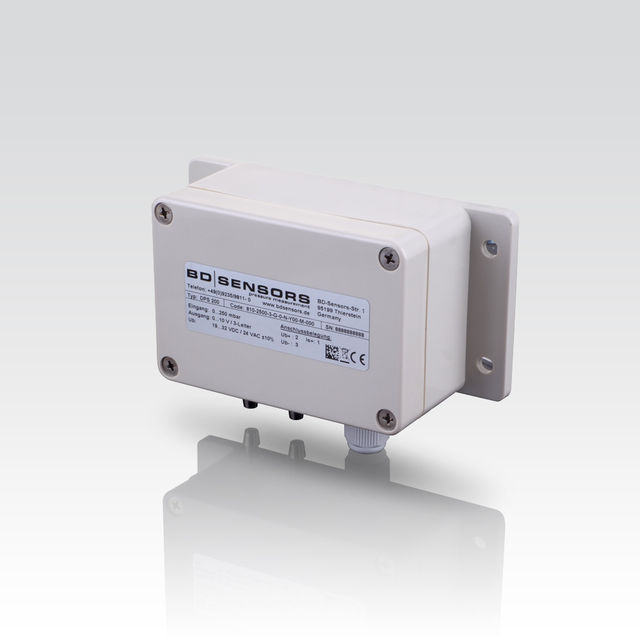

DPS 200
HVAC 전용 저압 차압 센서
실리콘 센서 기반 초저압 측정. 공조 덕트, 필터, 팬 압력 감시 등 HVAC 현장에 특화. 소형 플라스틱 하우징으로 경제적 설치.
- 차압 범위6 mbar ~ 1,000 mbar
- 정확도2 % FSO
- 센서실리콘 센서
- 하우징플라스틱 (경량)
- 인증CE, UL
- 용도HVAC 덕트·필터·팬

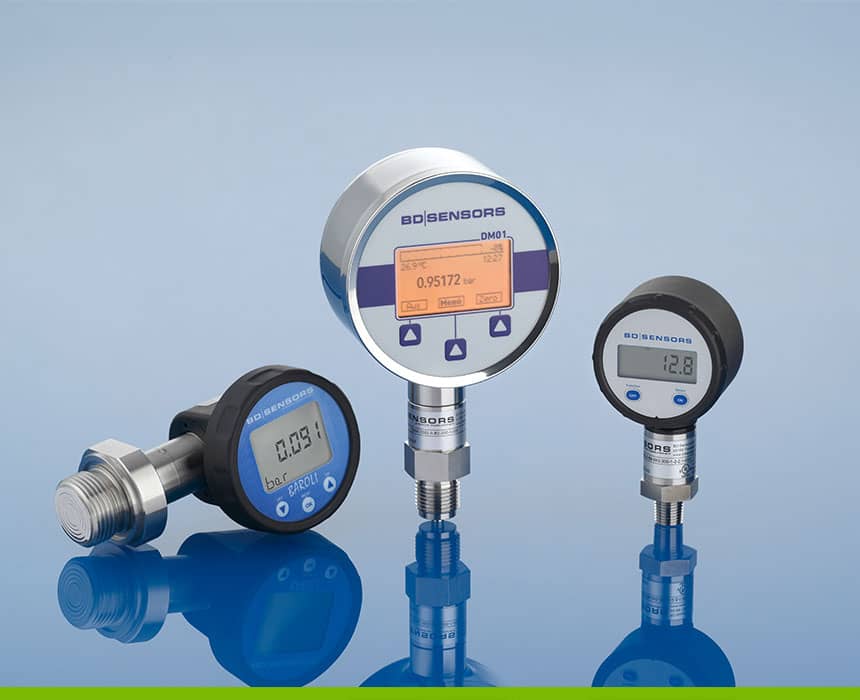

디지털 압력계 (Digital Pressure Gauge)
배터리 구동 휴대용 디지털 표시 압력계. 현장 압력 점검, 트랜스미터 교정, 누설 시험에 사용. 측정 범위 0~100 mbar ~ 0~600 bar.

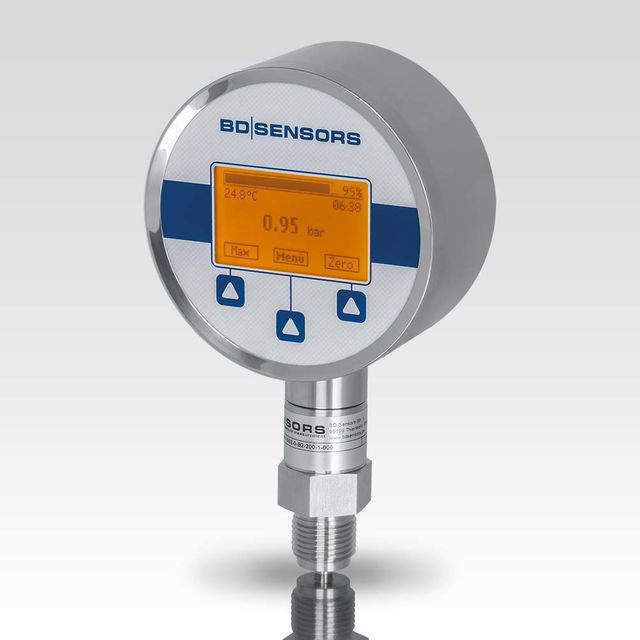

DM 01
배터리 구동 디지털 압력 게이지
배터리 작동, 교체형 압력 트랜스미터 모듈 방식. 공정 압력 모니터링 및 압력 트랜스미터 현장 교정에 사용. BD|LOG 소프트웨어로 데이터 로거 기능 내장.
- 측정 범위100 mbar ~ 400 bar
- 정확도0.1 % FSO
- 전원배터리 구동
- 특징교체형 트랜스미터 모듈
- 소프트웨어BD|LOG 데이터 로거
- 용도공정 모니터링·교정

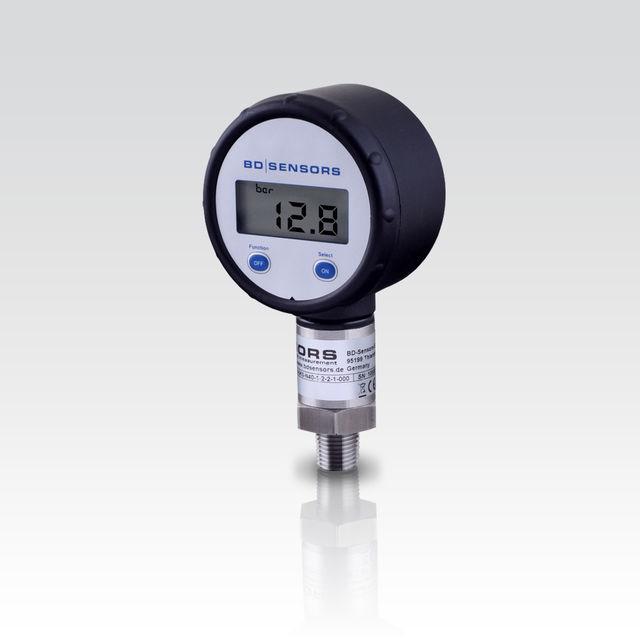

DM 10
세라믹 센서 디지털 압력계
세라믹 압력 센서 기반 범용 디지털 게이지. 플랜트·기계설비 현장의 압력 점검, 부식성 매체 대응이 필요한 곳에 적합.
- 측정 범위1.6 bar ~ 250 bar
- 정확도1.0 % FSO
- 센서세라믹 센서
- 인증CE, UL
- 용도플랜트·기계설비 현장 점검
- 특징부식성 매체 대응

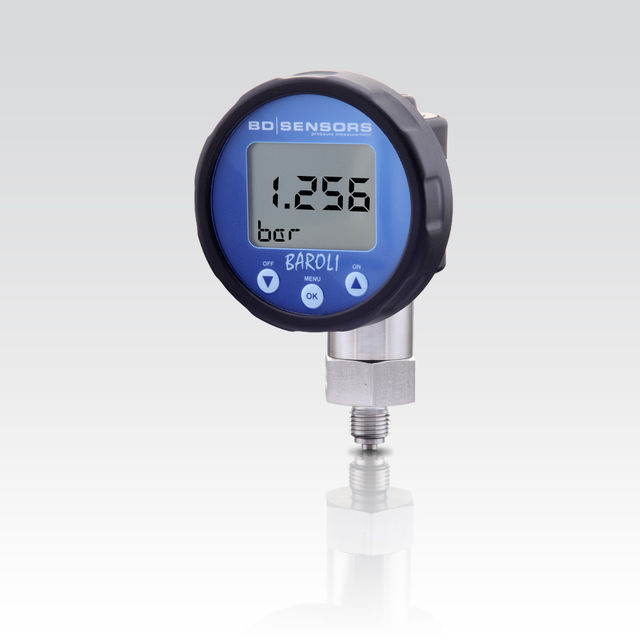

BAROLI 02
실험실·환경산업용 디지털 압력계
회전형 디스플레이로 설치 방향에 관계없이 판독 용이. 실험실 계측, 환경 산업 현장 점검용으로 범용성이 높은 모델.
- 측정 범위100 mbar ~ 600 bar
- 정확도0.25 % FSO
- 재질스테인리스 스틸
- 디스플레이회전형
- 인증CE, UL
- 용도실험실·환경 계측

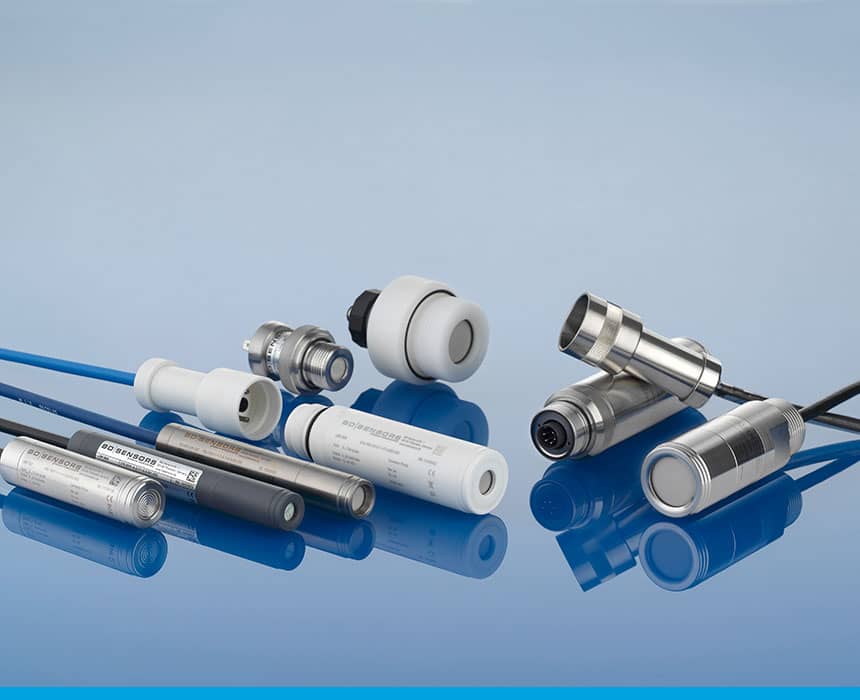

수위 레벨 · 전자식 압력 스위치 · 기타
BD SENSORS의 별도 제품군 — 수중 레벨 프로브(Level)와 전자식 압력 스위치(Electronic Pressure Switch), 특수 응용 센서.

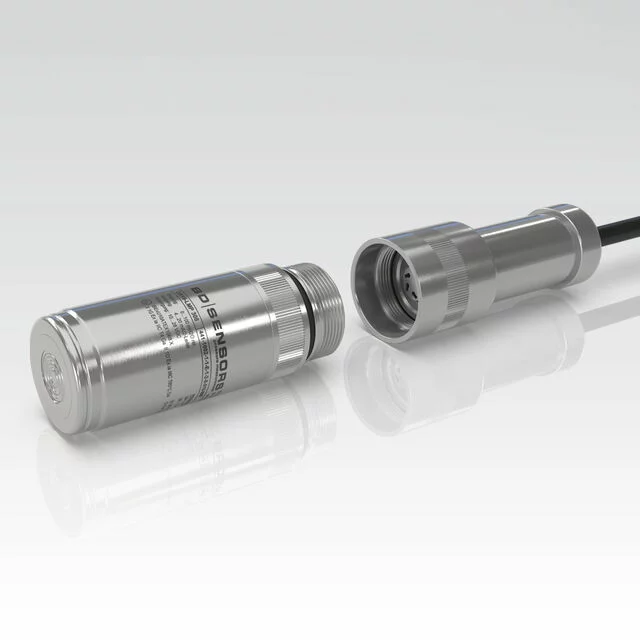

LMP 308 / 308i
탈착식 수중 레벨 프로브
스테인리스 스틸 Ø35mm 수중 투입형 프로브. 탈착식 설계로 현장 교체 및 유지보수 용이. 하수처리·지하수·탱크 수위 측정에 납품 실적 보유.
- 측정 범위1 mH₂O ~ 250 mH₂O
- 정밀도0.35 % FSO
- 직경Ø 35 mm
- 출력4~20 mA (2-wire)
- 옵션IS 방폭 버전
- 특징탈착식 프로브 헤드
LMK 807
플라스틱 하우징 세라믹 레벨 프로브
플러시 마운트 세라믹 센서를 적용한 플라스틱 수중 프로브. 고형물이 붙어도 세정이 쉽고, 케이블·엘라스토머 재질을 다양하게 선택해 매체 적합성을 극대화. 폐수·부식성 매체의 연속 수위 측정에 적합.
- 측정 범위4 mH₂O ~ 100 mH₂O
- 정확도0.5 % FSO
- 센서플러시 마운트 세라믹
- 직경Ø 35 mm
- 옵션SIL 2 (IEC 61508/61511)
- 적용화학·환경산업, 폐수·슬러지

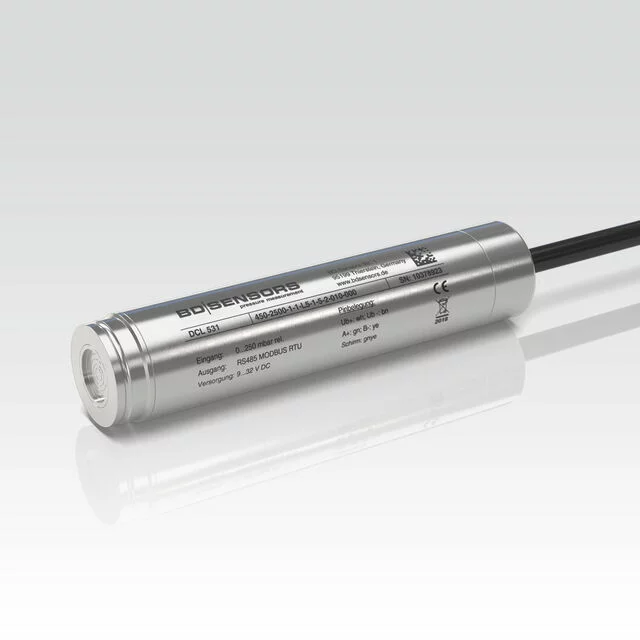

DCL 531
RS485 Modbus 통신 레벨 프로브
Modbus RTU 통신으로 최대 247개 슬레이브 연결. 소형 Ø26.5mm 프로브로 좁은 설치 공간에 적합. DVGW·KTW 식수 적용 인증 취득 가능.
- 측정 범위0~25 Bar / 1~250 mH₂O
- 정확도0.25 % FSO (IEC 60770)
- 직경Ø 26.5 mm
- 통신RS485 Modbus RTU
- 연결 수최대 247 슬레이브
- 인증DVGW · KTW 옵션

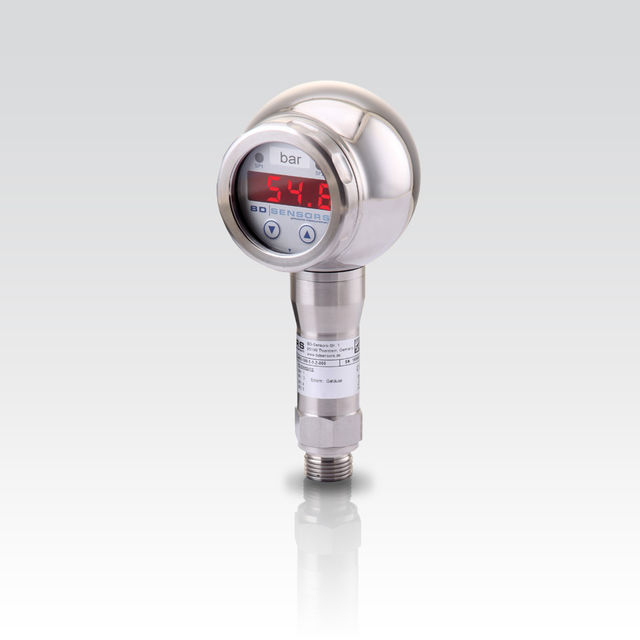

DS 401
지능형 디지털 압력 스위치
다이어프램 구조로 점성·오염 매체 적합. 철강·화학·식품·석유화학 현장에 납품 실적 보유. IS 방폭 버전(본질 안전) 및 PVDF 압력 포트 옵션.
- 측정 범위400 mbar ~ 600 bar
- 아날로그 출력4~20 mA (2 or 3-wire)
- 접점 출력PNP 1~2개 독립
- 디스플레이4자리 LED (회전형)
- 방폭IS 버전 (Ex ia)
- 하우징STS 글로브 회전형

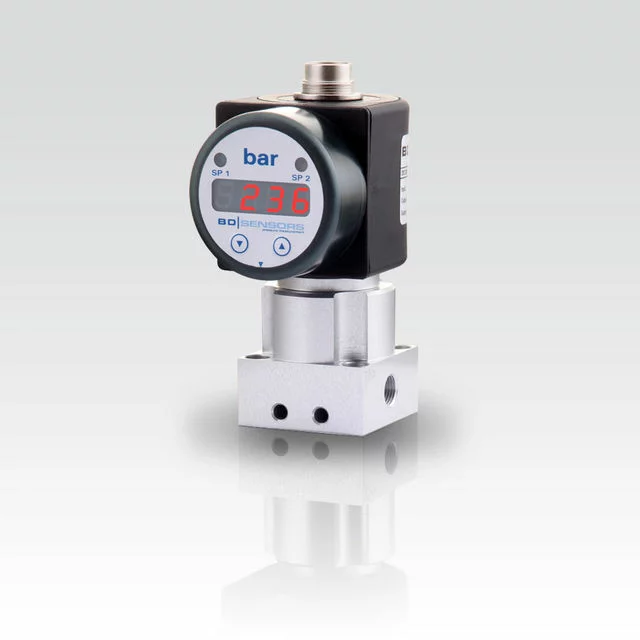

DS 233
디지털 표시 차압 스위치
비부식성 가스·압축공기용 차압 스위치. 압전저항 실리콘 센서 기반으로 고정밀·장기 안정성 확보. 견고한 알루미늄 하우징으로 기계·플랜트 설비에 적합.
- 측정 범위6 mbar ~ 1,000 mbar
- 정확도0.35 % FSO
- 센서압전저항 실리콘
- 디스플레이4자리 LED (회전형)
- 접점PNP 1개 (옵션 2개)
- 용도기계설비·HVAC, 비부식성 가스

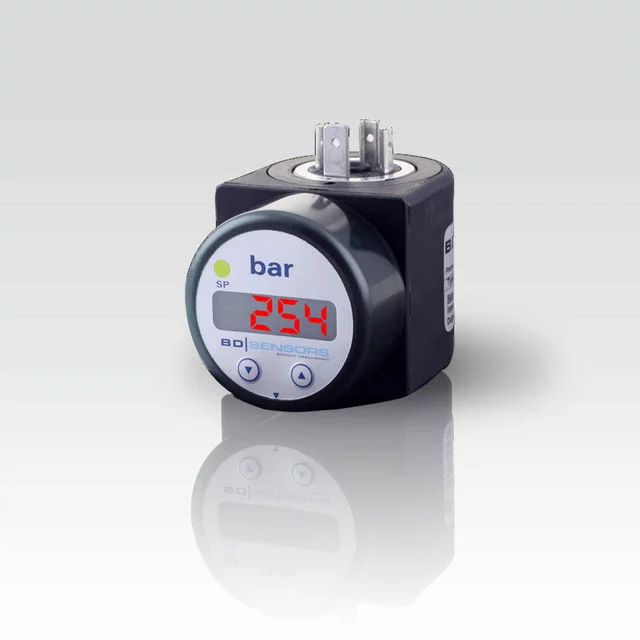

PA 430
전류루프 플러그온 디스플레이
압력 트랜스미터에 바로 연결하는 플러그온 디스플레이. 외부 전원 불필요(전류루프 전원 사용). DMP331, DMD331 등과 호환. 접점 출력 스위치 기능 내장.
- 입력 신호4~20mA / 0~10V
- 전원외부 전원 불필요
- 디스플레이330° 회전 4자리 LED
- 커넥터300° 회전
- 접점스위치·히스테리시스 설정
- 호환DMP331, DMD331 등
출력 신호·통신 유형별 모델 비교
PLC, DAQ, DCS 연결 방식에 따라 최적 모델을 선택하세요.
| 모델 | 출력 신호 | 측정 범위 | 정확도 | 주요 적용 |
|---|---|---|---|---|
| DMP 320 | 4~20mA / 0~10V (아날로그) | 100 mbar ~ 600 bar | 0.1 % FSO | 고속·고압 공정, 유압 서보 |
| DMP 331 | 4~20mA / 0~10V (아날로그) | 100 mbar ~ 60 bar | 0.35 % FSO | 범용 산업 공정 |
| XMP i | 4~20mA + HART (디지털 중첩) | 400 mbar ~ 600 bar | 0.1 % FSO | 공정·오일가스, DCS 연동 |
| DPT 200 | 4~20mA + HART (차압) | 1 mbar ~ 20 bar | 0.075 % FSO | 공정·오일가스 차압 측정 |
| DMD 331 | 4~20mA / 0~10V (차압) | 20 mbar ~ 16 bar | 0.5 % FSO | 플랜트·기계 필터·펌프 감시 |
| DPS 200 | 4~20mA (차압) | 6 mbar ~ 1,000 mbar | 2 % FSO | HVAC 덕트·필터·팬 감시 |
| DM 01 / DM 10 | 디스플레이 표시 (배터리 구동) | 100 mbar ~ 400 bar | 0.1~1.0 % FSO | 현장 압력 점검·교정 |
| LMP 308 | 4~20mA (2-wire 아날로그) | 1 ~ 250 mH₂O | 0.35 % FSO | 상하수도, 지하수, 탱크 수위 |
| LMK 807 | 4~20mA (2-wire 아날로그) | 4 ~ 100 mH₂O | 0.5 % FSO | 화학·환경산업, 폐수·슬러지 |
| DCL 531 | RS485 Modbus RTU (디지털) | 0~25 Bar / 1~250 mH₂O | 0.25 % FSO | 다중 포인트 수위 모니터링 |
| DS 401 | 4~20mA + PNP 접점 ×2 | 400 mbar ~ 600 bar | 고신뢰 | 철강·화학 공정, 방폭 현장 |
| DS 233 | PNP 접점 (옵션 2개) | 6 mbar ~ 1,000 mbar | 0.35 % FSO | 기계설비·HVAC, 비부식성 가스 |
적용 분야
씨앤디테크가 공급한 BD SENSORS 압력센서의 주요 적용 현장입니다.
상수·하수 처리
LMP308로 정수장, 하수처리장의 수위 측정 및 수압 모니터링. 탈착식 프로브로 현장 교체·유지보수 용이. 터미널 클램프 악세서리 포함 납품.
HVAC·차압 감시
DS233으로 공조(HVAC) 덕트, 필터, 팬의 차압 감시 및 압력 스위치 경보 신호 출력. 기계·플랜트 설비 유지보수 모니터링에 적용.
산업 공정 모니터링
DMP320·DM01로 플랜트 배관 압력 실시간 측정. 고속 압력 변동, 피크 감지, 공정 이상 조기 감지.
화학·폐수 처리
LMK807 플라스틱 하우징 세라믹 프로브로 폐수처리장, 화학 처리시설의 부식성 매체 연속 수위 측정. 플러시 마운트 센서로 고형물 부착에도 세정 용이.
다중 포인트 통신망
DCL531 RS485 Modbus로 여러 계측 포인트를 단일 버스 배선으로 연결. 최대 247대 센서를 PLC·DAQ 한 포트에 연결.
오일·가스·선박
DMP 시리즈로 연료·오일 라인 압력 모니터링. 선박 연료 시스템 및 오일탱크 레벨 측정에 적용.
의료·식음료
DS401 위생 등급 버전으로 식품 음료 배관 압력 모니터링. 클린 룸 의료 기기 공기압 제어.
자주 묻는 질문
BD SENSORS 압력 제품군은 크게 어떻게 구분되나요?
크게 4가지로 구분됩니다. ① 압력 트랜스미터 — 4~20mA/0~10V 아날로그 출력의 산업용 표준 압력센서(DMP, XMP, DMK 시리즈), ② 차압 트랜스미터 — 두 지점의 압력 차이를 측정, 필터·팬 감시와 밀폐 탱크 레벨 측정에 사용(DPT, DMD, DPS 시리즈), ③ 디지털 압력계 — 배터리 구동 휴대용 디지털 표시 압력계로 현장 점검·교정용(DM, DL, BAROLI 시리즈), ④ 전자식 압력 스위치 — 접점 출력이 가능한 압력 스위치(DS 시리즈)입니다. 여기에 수위(레벨) 측정용 수중 프로브 제품군(LMP, LMK, DCL 시리즈)도 별도로 있습니다.
BD SENSORS(비디센서) 압력센서의 출력 신호 종류는 무엇인가요?
아날로그 출력은 4~20mA(2-wire 또는 3-wire)와 0~10V가 표준이며, 디지털 출력은 RS485 Modbus RTU(DCL531), IO-Link, I2C 등을 지원합니다. 압력 스위치(DS233, DS401)는 PNP 접점 출력도 함께 제공하므로 PLC의 디지털 입력에 직접 연결할 수 있습니다.
수위 측정용과 공압/유압용 압력센서의 차이는 무엇인가요?
수위 측정용(LMP308, LMK807, DCL531)은 수중에 직접 투입하는 수중 프로브 형태로, 측정 범위가 1~250 mH₂O(수두 압력)입니다. 배관 압력·차압용(DMP320, DS233, DS401)은 압력 포트를 배관에 연결하는 방식으로 6 mbar~600 bar 범위를 측정합니다. 용도와 측정 범위에 따라 모델을 선택하세요.
DMP320 고속 압력센서는 어떤 응용에 적합한가요?
DMP320은 응답시간 0.5ms 이하, 내부 샘플링 속도 10kHz의 초고속 압력센서로, 압력 피크 및 히트를 정밀 모니터링해야 하는 곳에 적합합니다. 주요 적용 분야는 내연기관 실린더 내 압력 측정, 유압 서보 시스템 압력 제어, 수격 압력(Water Hammer) 분석, 고속 밸브 개폐 압력 변동 측정 등입니다.
LMK807 세라믹 레벨 프로브는 어떤 환경에 적합한가요?
LMK807은 플라스틱 하우징에 플러시 마운트(flush-mounted) 세라믹 센서를 결합한 수중 레벨 프로브입니다. 센서 표면이 돌출되지 않아 고형물이 붙어도 세정이 쉽고, 케이블·엘라스토머 재질을 다양하게 선택할 수 있어 폐수·화학 처리시설의 부식성·오염 매체에도 매체 적합성을 확보할 수 있습니다. 필요 시 SIL 2(IEC 61508/61511) 옵션을 적용해 안전 관련 수위 감시에도 사용할 수 있습니다.
RS485 Modbus RTU 압력센서(DCL531)를 여러 대 동시에 연결할 수 있나요?
DCL531은 RS485 Modbus RTU 프로토콜을 지원하며, 마스터-슬레이브 아키텍처 기반으로 1개 마스터(PLC/DAQ)에 최대 247개의 슬레이브(DCL531 센서)를 연결할 수 있습니다. 각 슬레이브에 고유 주소를 부여하여 다중 포인트 수위 모니터링 시스템 구축이 가능합니다.
DS401 압력 스위치는 어떤 산업 현장에서 주로 사용하나요?
DS401은 다이어프램 구조로 점성이 있거나 오염이 심한 유체에 강합니다. 주요 적용 분야는 철강 공정(고온·고압 유체 감시), 화학 플랜트(부식성 유체), 식품·음료(위생 배관 압력 모니터링), 석유화학(위험 지역 IS 방폭 버전), 수처리 등입니다. 씨앤디테크는 철강 업체에 DS401 납품 실적을 보유하고 있습니다.
