MMF VC 시리즈 · 독일 · 현장교정 · 정밀 가진기
진동 센서 교정기 — 가속도계·속도계·변위 현장 캘리브레이션
가속도계·속도계·근접(변위) 센서의 감도를 현장에서 즉시 검증하는 진동 교정기(Vibration Calibrator). 고정주파수 1점 교정 VC20, 다중주파수·다중진폭 VC21, 근접센서 겸용 VC21D, 광대역 주파수응답 시스템 VC120까지 — 독일 MMF의 진동 교정기 라인업을 소개합니다.
159.2 Hz
VC20 고정 교정점
10 m/s² (RMS)
10 m/s² (RMS)
1~20 m/s²
VC21 다중 진폭
7단계 주파수 전환
7단계 주파수 전환
70~10,000 Hz
VC120 연속 가변
주파수응답 측정
주파수응답 측정
600 g
최대 시험체 중량
(VC20 기준)
(VC20 기준)
01 · WHAT IS A VIBRATION CALIBRATOR
진동 교정기란 무엇인가
진동 교정기는 일정한 주파수·진폭의 정현파(sine wave) 기계적 진동을 발생시키는 가진기(exciter)입니다. 이를 이용해 가속도계·속도계 등 진동 센서와 측정계통 전체의 감도를 현장에서 검증합니다.
🎯
센서 감도 측정·검증
가속도계·속도계 트랜스듀서가 규격대로 출력하는지 알려진 기준 진동으로 확인합니다.
가속도계·속도계 트랜스듀서가 규격대로 출력하는지 알려진 기준 진동으로 확인합니다.
🔌
측정계통 전체 기능점검
센서뿐 아니라 케이블·앰프·데이터로거까지 이어지는 전체 계통의 단선·오결선·이상 유무를 빠르게 확인합니다.
센서뿐 아니라 케이블·앰프·데이터로거까지 이어지는 전체 계통의 단선·오결선·이상 유무를 빠르게 확인합니다.
📏
근접(Eddy Current) 센서 교정
VC21D는 접촉식 센서뿐 아니라 비접촉 변위(프록시미티) 센서의 동적 교정까지 지원합니다.
VC21D는 접촉식 센서뿐 아니라 비접촉 변위(프록시미티) 센서의 동적 교정까지 지원합니다.
📈
주파수 응답 측정
VC120은 70~10,000 Hz 전 대역을 스윕(Sweep)하여 트랜스듀서의 주파수 응답 곡선을 그립니다.
VC120은 70~10,000 Hz 전 대역을 스윕(Sweep)하여 트랜스듀서의 주파수 응답 곡선을 그립니다.
🧲
간편한 시험체 장착
M5 나사 체결, 마그네틱 부착, 접착식 등 다양한 방식으로 센서·시험체를 고정할 수 있습니다.
M5 나사 체결, 마그네틱 부착, 접착식 등 다양한 방식으로 센서·시험체를 고정할 수 있습니다.
🔋
배터리 기반 현장 운용
충전식 배터리로 동작해 전원이 없는 현장에서도 즉시 교정 작업이 가능합니다.
충전식 배터리로 동작해 전원이 없는 현장에서도 즉시 교정 작업이 가능합니다.
📜
교정증명서 기본 포함
모든 모델에 제조사 발행 교정증명서가 기본 제공되며, 필요 시 DKD 공인교정도 요청할 수 있습니다.
모든 모델에 제조사 발행 교정증명서가 기본 제공되며, 필요 시 DKD 공인교정도 요청할 수 있습니다.
🛡️
강건한 현장용 설계
알루미늄 다이캐스팅 케이스로 낙하·충격이 잦은 산업 현장에서도 안정적으로 사용할 수 있습니다.
알루미늄 다이캐스팅 케이스로 낙하·충격이 잦은 산업 현장에서도 안정적으로 사용할 수 있습니다.
02 · MODEL LINEUP
VC 시리즈 모델별 사양
측정 목적과 필요 정밀도에 따라 4가지 모델 중 선택합니다.
MODEL
VC20 — 고정주파수 기본형
진동 진폭10 m/s² (RMS) 고정
진동 주파수159.2 Hz 고정 (ω = 1000 s⁻¹)
최대 시험체600 g
조작On/Off 버튼 1개, OLED 디스플레이
MODEL
VC21 — 다중주파수·다중진폭
진동 진폭1 / 2 / 5 / 10 / 20 m/s²
진동 주파수15.92·40·80·159.2·320·640·1280 Hz
최대 시험체50~500 g (주파수·진폭별 상이)
특징저주파 15.92 Hz — ISO 8041 전신진동계 교정 적합
MODEL
VC21D — 근접센서 겸용
기본 사양VC21과 동일 (주파수·진폭)
추가 기능Eddy Current(근접) 센서 동적 교정
전용 지그탈착식 클램핑 지그, 높이조절 슬라이더
출력BNC TTL 클록 (Keyphasor 신호 모사)
MODEL
VC120 — 광대역 주파수응답 시스템
진동 진폭1 m/s² (RMS) 고정
진동 주파수70 ~ 10,000 Hz 연속 가변
입력 지원Charge · IEPE · 전압(AC) 센서
연동USB + PC 소프트웨어(VC1xxCDB)
03 · PRODUCT PHOTOS
실제 제품 사진
MMF 공식 제품 사진입니다. 각 모델의 외관과 휴대용 케이스, 센서 장착 예시를 확인할 수 있습니다.

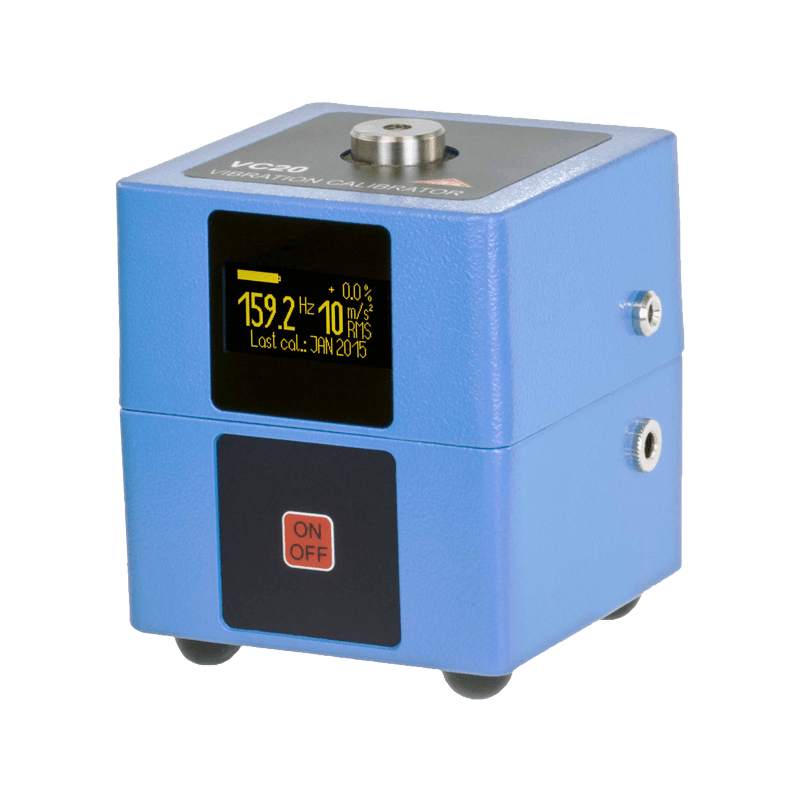

VC20

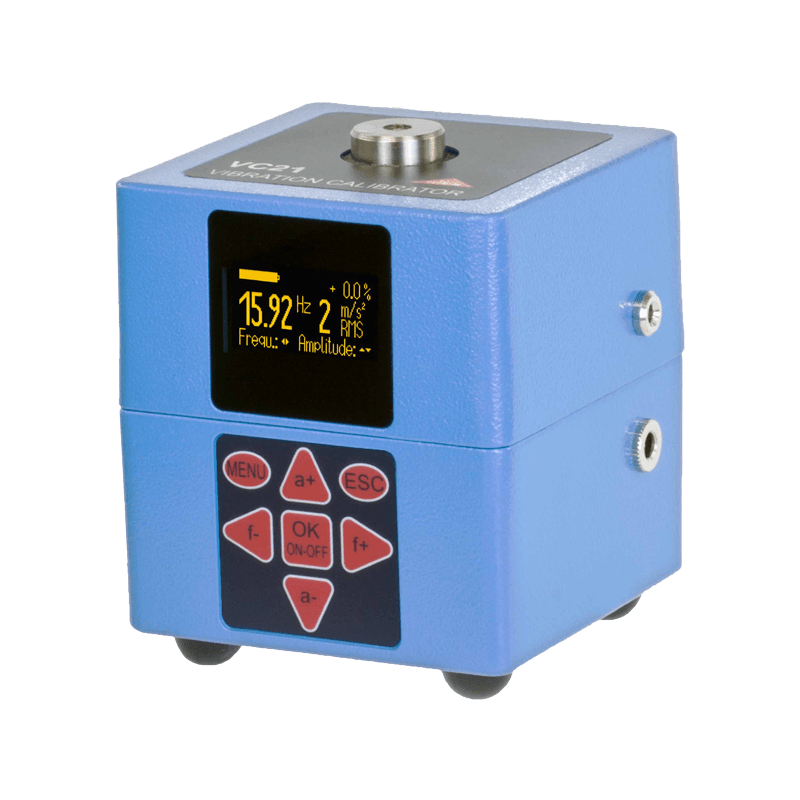

VC21

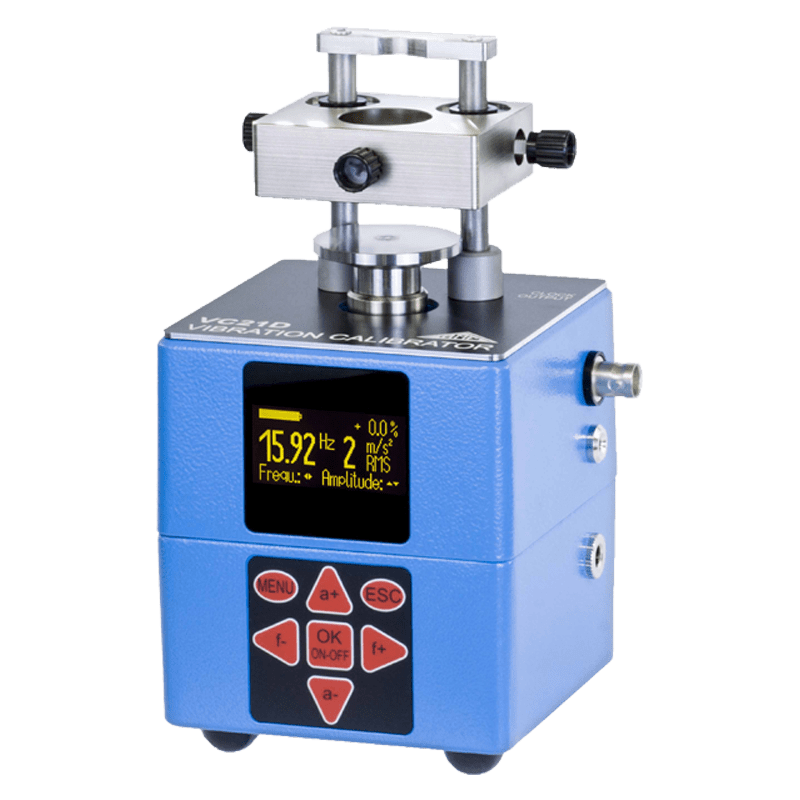

VC21D (근접센서 지그)

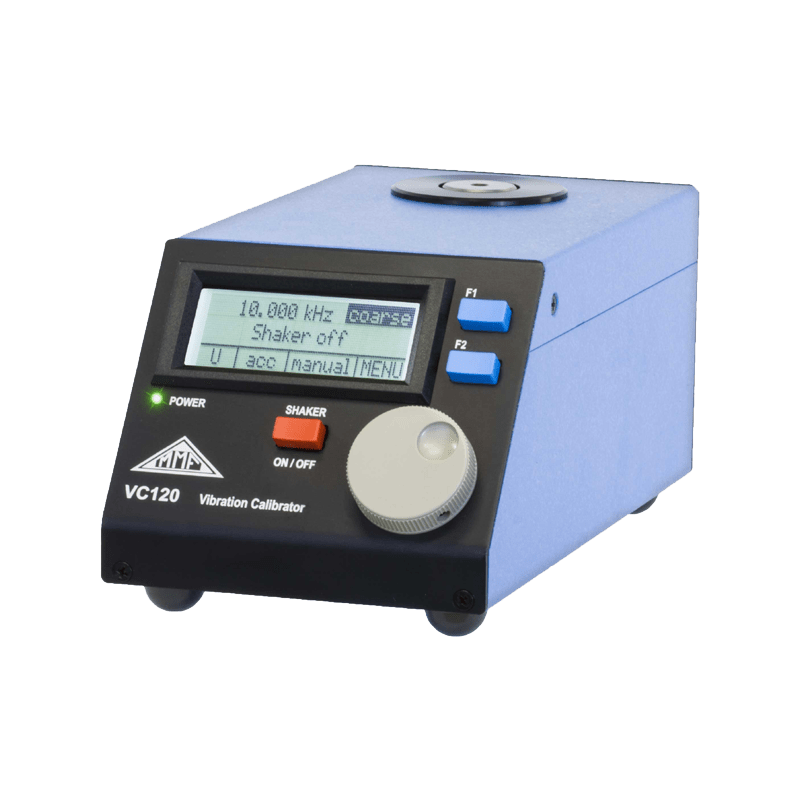

VC120

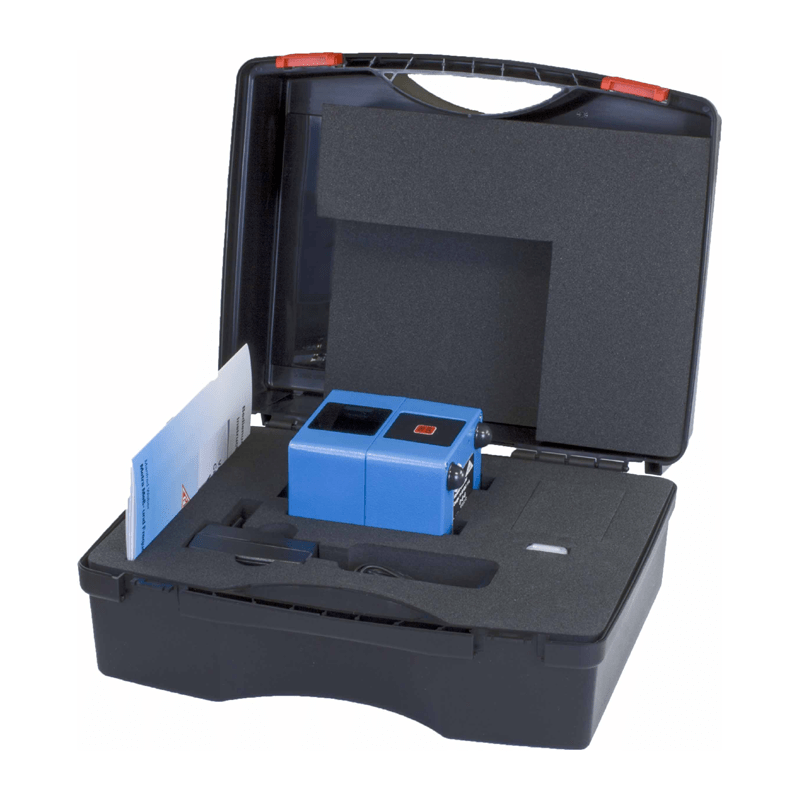

VC20 휴대 케이스

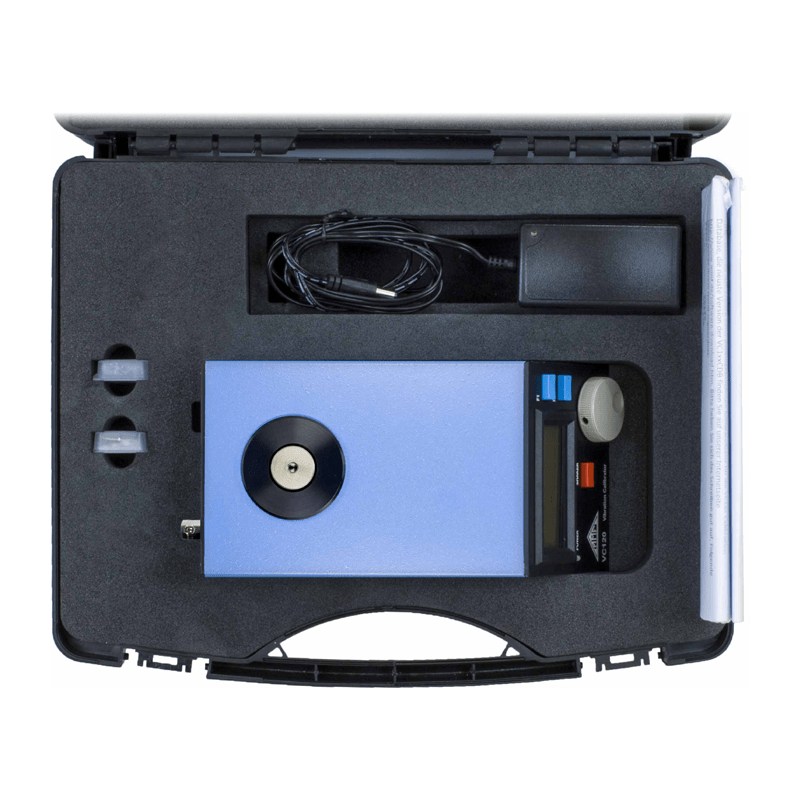

VC120 휴대 케이스

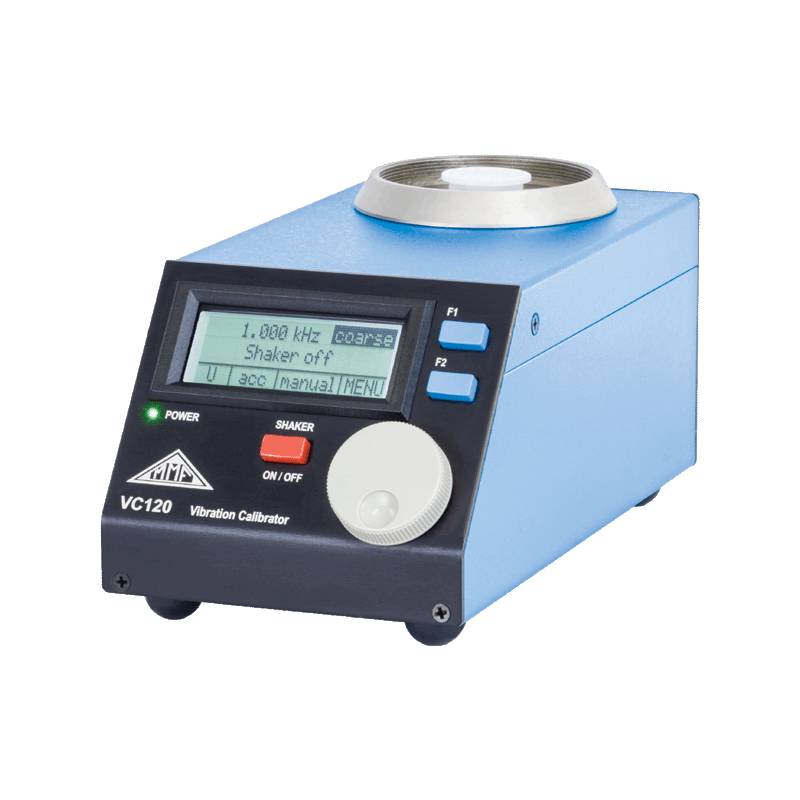

VC120 + 기준 가속도계

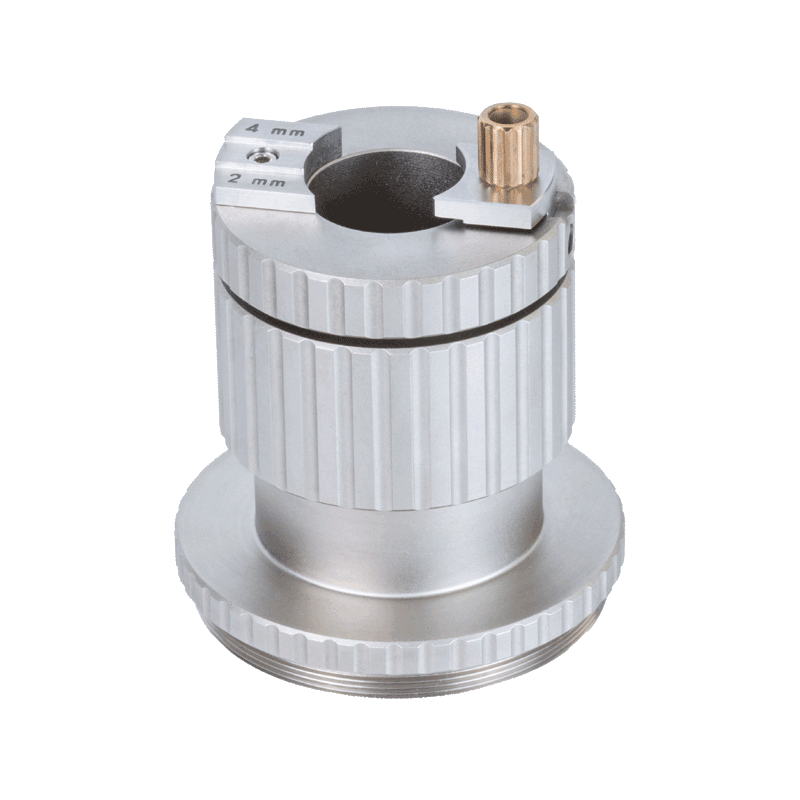

기준 가속도계 예시
04 · SPECIFICATIONS
모델별 상세 사양 비교
| 항목 | VC20 | VC21 / VC21D | VC120 |
|---|---|---|---|
| 진동 진폭 | 10 m/s² (RMS) 고정 | 1 / 2 / 5 / 10 / 20 m/s² | 1 m/s² (RMS) 고정 |
| 진동 주파수 | 159.2 Hz 고정 | 15.92 · 40 · 80 · 159.2 · 320 · 640 · 1280 Hz | 70 ~ 10,000 Hz 연속 가변 |
| 최대 시험체 중량 | 600 g | 50 ~ 500 g (주파수·진폭별 상이) | 400 g |
| 진폭 오차 | ±3% (0~40℃) / ±5% (-10~55℃) | ±3% (0~40℃) / ±5% (-10~55℃) | ±2% 교정 대역 / ±5~10% typical |
| 왜율(Distortion) | <1% | <1% (159.2 Hz 기준, 15.92 Hz는 <5%) | <2% (70~3,000 Hz) |
| 입력 신호 지원 | — | VC21D: 근접(Eddy Current) 프로브 + BNC TTL 클록 | Charge(BNC) · IEPE(BNC, 100 MΩ) · 전압 |
| 센서 감도 범위 | — | — | 0.12 ~ 1200 mV/(m/s²), 0.12 ~ 1200 pC/(m/s²) |
| 디스플레이 | OLED (주파수·진폭·오차·배터리) | OLED (주파수·진폭·오차·배터리) | 백라이트 LCD (미터법 / 야드파운드법) |
| 인터페이스 | — | VC21D: BNC 클록 출력 | USB (PC 소프트웨어 VC1xxCDB, Win Vista~10) |
| 센서 장착 | M5 나사, 마그네틱 | M5 나사, 마그네틱 (VC21D: 전용 클램핑 지그) | M5 나사, 마그네틱 |
| 동작 온도 | -10 ~ 55℃ | -10 ~ 55℃ | -10 ~ 55℃ |
| 배터리 사용시간 | 약 5시간 (NiMH 내장) | 약 5시간 (NiMH 내장) | 2~4시간 (NiMH 내장) |
| 크기 / 무게 | 100×100×120 mm³ / 2.2 kg | 100×100×120 mm³ / 2.2 kg | 205×105×90 mm³ / 3 kg |
| 기본 구성품 | 운반 케이스, 전원 어댑터, 나사 어댑터 4종 | 운반 케이스, 전원 어댑터, 나사 어댑터 4종 (VC21D: 지그 포함) | 운반 케이스, 전원 어댑터, PC 소프트웨어, USB 케이블, 나사·BNC 어댑터 |
※ 모든 모델은 제조사(MMF) 발행 교정증명서를 기본 포함하며, 국가공인(DKD) 교정은 별도 요청 가능합니다. (공인성적서는 EA MLA 적용 대상 아님)
05 · APPLICATIONS
적용 분야
🎯
센서 감도 측정·교정
가속도계·속도계 트랜스듀서의 감도를 알려진 기준 진동으로 검증·교정합니다.
🔌
측정계통 기능점검
센서 케이블 단선·오결선 등 계측 시스템 전체의 이상 유무를 현장에서 빠르게 확인합니다.
📏
근접센서 동적 교정
VC21D로 회전기계 모니터링에 쓰이는 Eddy Current 변위 센서를 동적으로 교정합니다.
📈
주파수 응답 측정
VC120으로 70~10,000 Hz 스윕을 실행해 트랜스듀서의 주파수 특성 곡선을 얻습니다.
🔗
센서 커플링 부품 평가
마운팅 방식(나사·마그네틱·접착)에 따른 센서 결합 특성 변화를 평가합니다.
🏭
정기 검교정 관리
공장·현장에 보유한 다수의 진동 센서를 정기적으로 순회 점검·교정 이력 관리합니다.
FAQ
자주 묻는 질문
가속도계·속도계 등 진동 센서는 시간이 지나거나 충격을 받으면 감도가 변할 수 있습니다. 진동 교정기는 알려진 정확한 진폭·주파수의 기계적 진동을 발생시켜, 센서와 측정계통 전체(케이블·앰프·데이터로거 포함)가 올바른 값을 출력하는지 현장에서 즉시 검증합니다. 정기 교정은 측정 데이터의 신뢰성을 담보하는 필수 절차입니다.
VC20은 159.2 Hz·10 m/s² 고정 1점 교정으로 빠른 현장 점검에 적합합니다. VC21은 15.92~1280 Hz, 1~20 m/s² 사이 다중 주파수·진폭을 전환할 수 있어 다양한 센서와 저주파(전신진동계 ISO 8041 등) 교정에 유리합니다. VC120은 70~10,000 Hz 전 대역에서 연속 가변 주파수응답을 측정하는 정밀 시스템으로, PC 소프트웨어를 이용한 상세 분석·보고서 작성이 필요할 때 선택합니다.
VC21D 모델은 VC21의 개조형으로, 159.2 Hz에서 근접 센서(프록시미티/Eddy Current 프로브)를 동적으로 교정할 수 있는 탈착식 클램핑 지그를 제공합니다. 지그에는 진동 절연 슬라이더가 있어 기준 강판(2CrMo4) 위 프로브 높이를 조절할 수 있고, M6x0.5부터 1/2"-20까지 다양한 나사 어댑터를 지원합니다. 지그를 제거하면 VC21과 동일하게 일반 가속도계·속도계 교정에도 사용할 수 있습니다.
VC 시리즈에는 제조사(MMF) 발행 교정증명서(Factory Calibration Certificate)가 기본 포함됩니다. 다만 이는 인정기구 공인 성적서가 아니며 EA MLA(유럽인정기구 다자간상호인정협정) 적용 대상이 아닙니다. 국가공인 성적서가 필요한 경우 DKD(독일 교정기관) 공인교정을 별도로 요청할 수 있습니다. 씨앤디테크에서 필요 사양에 맞는 교정 옵션을 안내해 드립니다.
VC20은 최대 600 g, VC21·VC21D는 주파수·진폭 조합에 따라 최대 500 g, VC120은 최대 400 g의 시험체까지 가진할 수 있습니다. 전동식 셰이커 방식으로 부하와 무관하게 설정된 진동 레벨을 유지하는 것이 특징입니다.
VC120 전용 소프트웨어 VC1xxCDB는 센서 정보와 교정 결과를 관리하는 데이터베이스입니다. 개별 주파수 점검은 물론 70~10,000 Hz 전 대역 주파수 스윕(Sweep)을 실행해 트랜스듀서의 주파수 응답 곡선을 측정·저장하고, 이전 교정 결과와 비교하며, 결과를 보고서로 출력할 수 있습니다.
