MMF VM40C · 구조물 진동 모니터링 · DIN 4150-3

건축물(빌딩) 진동
상시 모니터링 시스템 가이드

Q: MMF 진동 모니터링 시스템의 주요 특징은 무엇인가요?

독일 MMF사의 건축물 진동 모니터 VM40C는 DIN 4150-3, BS 7385, SN 640312a, Circulaire du 23/07/86 등 국제 표준에 따른 측정을 지원하며, 고감도 3축 가속도계와 데이터 수집 전자장치, 충전식 배터리를 내장합니다. FFT로 주 주파수를 계산하고 최대 10만 회 측정에 대한 시간·이벤트 기록이 가능하며, AskSensors·ThingSpeak IoT 플랫폼과 연동해 웹 브라우저·휴대폰으로 원격 상시 모니터링이 가능합니다. 알람 이벤트 발생 시 SMS 전송 기능도 지원하며, 현장 사용을 위한 IP67 알루미늄 케이스로 제작됩니다.

건물은 지진 외에도 건설 활동·산업 기계·도로 교통·철도 진동 등 다양한 요인으로 누적 피로에 노출됩니다. 씨앤디테크가 국제 표준 기반 건축물 진동 상시 모니터링과 독일 MMF사 진동 모니터링 시스템을 소개합니다.

DIN 4150-3

BS 7385 · ISO 4866 등
국제 표준 기반 평가

3축 가속도계

고감도 진동 측정
FFT 주 주파수 계산

IoT 원격 감시

웹·휴대폰 상시 모니터링
알람 이벤트 SMS 전송

구조물 진동 측정 모니터링이 왜 필요할까요?

건물과 교량, 터널 또는 파이프라인과 같은 대형 구조물은 진동에 지속적으로 노출됩니다.
건물은 진동에도 불구하고 구조적 무결성과 지지력을 유지해야 합니다.
천장 및 기타 구성 요소의 지지력이 보장되어야 합니다.
역사적인 건물은 특별한 주의가 필요합니다.
진동은 거주성 및 근무 환경에 영향을 미칠 수 있습니다.

건축물 진동 상시 모니터링에 사용되는 독일 MMF VM40C 진동 모니터

건물 진동은 지진 이외에도 아래와 같은 요인에서 발생할 수 있습니다.

건설 활동 산업 기계 도로 교통 철도 노선 폭발

건물 진동 측정의 목표와 매개변수

문제 인식	건물 거주자가 진동을 체감해 측정 업체가 구조적 무결성 위험을 평가
제어 모니터링	최대 허용 진동 값을 설정하고 해당 값을 지속적으로 측정
문서화	건물 설계의 반응 예측을 검증하기 위해 측정 수행
진단	보다 심층적인 조사 수준에서 측정, 완화 절차를 위한 정보 제공

진동 측정의 매개변수는 다음 네 가지입니다.

진폭 주파수 지속 시간 방향(X·Y·Z)

독일 DIN 4150-3과 같은 표준은 수많은 실제 측정 경험을 바탕으로 기준값(가이드 값)을 제공합니다. 이 기준값 이하의 진동 진폭에서는 손상이 발생할 가능성이 거의 없으며, 결과가 가이드 값보다 높으면 더 심층적인 분석을 수행해야 합니다.

구조적 진동의 유형 — 과도 진동 vs 지속적인 진동

구분	과도 진동	지속적인 진동
재료 피로	유발할 만큼 강하지 않음	재료 피로를 유발할 수 있음
공진 영향	증가하기엔 너무 짧고 드물게 발생	공진으로 진동 크기가 증가할 수 있음

건축물 진동 표준 (Standards for Building Vibration)

건물 진동 규격으로는 DIN 4150-2, ISO 2631-1, ISO 4866, ISO-10137 등이 있으며, 대표적인 유럽 진동 표준은 다음과 같습니다.

German DIN 4150-3	Vibration in buildings — Part 3: Effects on structures (각국 파생 규격 다수)
British BS 7385	Evaluation and measurement for vibration in buildings. Guide to damage levels from ground borne vibration
Swiss SN 640312a	Vibration immission in buildings
ISO 4866	Mechanical vibration and shock — Vibration of fixed structures — Guidelines for measurement and evaluation
French Circulaire du 23/07/86	프랑스 건물 진동 관련 규정

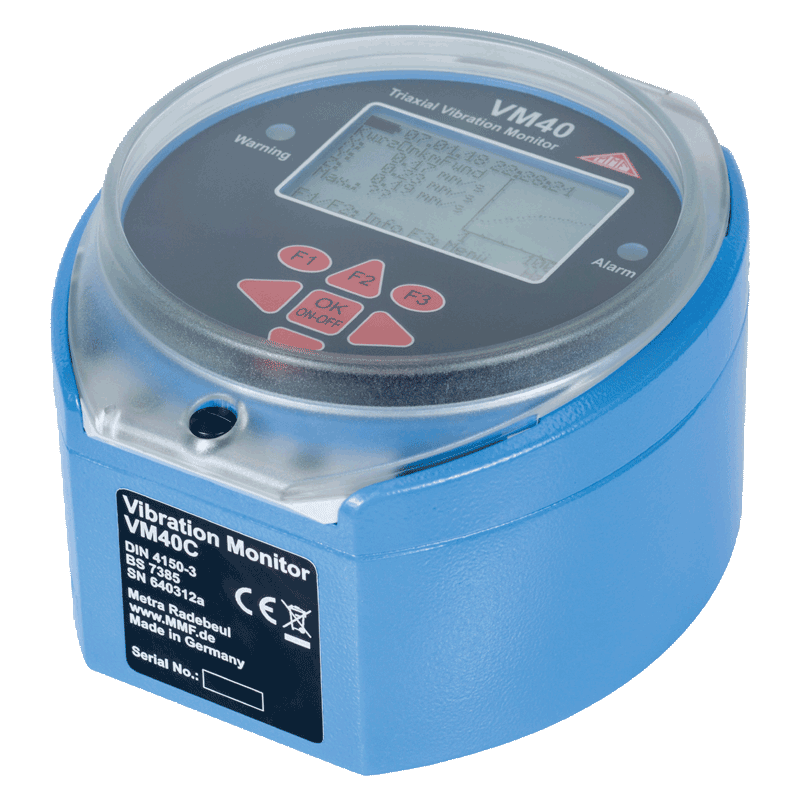

독일 MMF VM40C 건축물 진동 모니터

건축물 진동 모니터링 전용 장비인 독일 MMF사의 VM40C를 소개합니다.

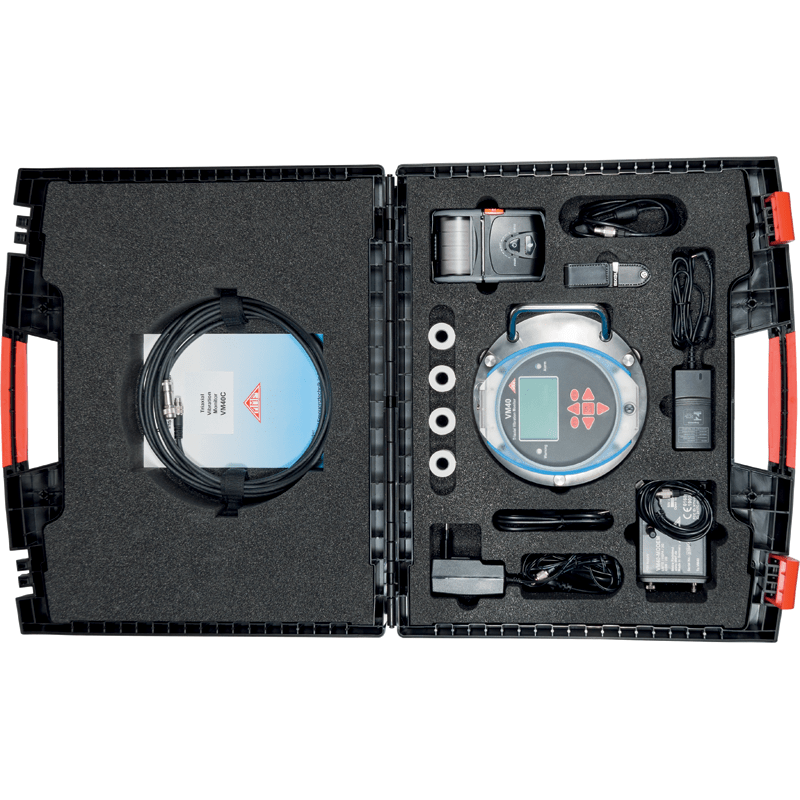

VM40C 기본 구성품 — 본체, 이동식 케이스, 충전기, USB 케이블

🔸 VM40C의 특징

국제 표준에 따른 건물 진동 측정 (DIN 4150-3, BS 7385, SN 640312a, Circulaire du 23/07/86)
고감도 3축 가속도계, 데이터 수집 전자장치 및 충전식 배터리 내장
FFT를 실행하여 주 주파수 계산
최대 10만 회 측정에 대한 시간 및 이벤트 제어 기록
웹 브라우저 기반 원격 모니터링 — IoT 센서 데이터 플랫폼 AskSensors·ThingSpeak 연동, 휴대폰 상시 모니터링 지원
알람 이벤트 발생 시 SMS 전송
현장 사용을 위한 견고한 IP67 알루미늄 케이스

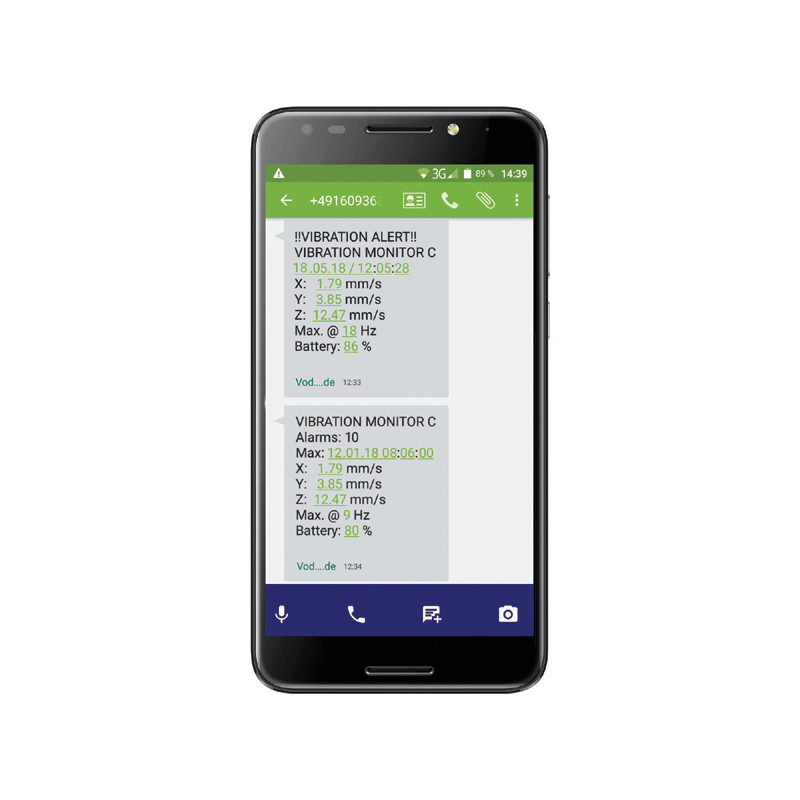

휴대폰 원격 모니터링

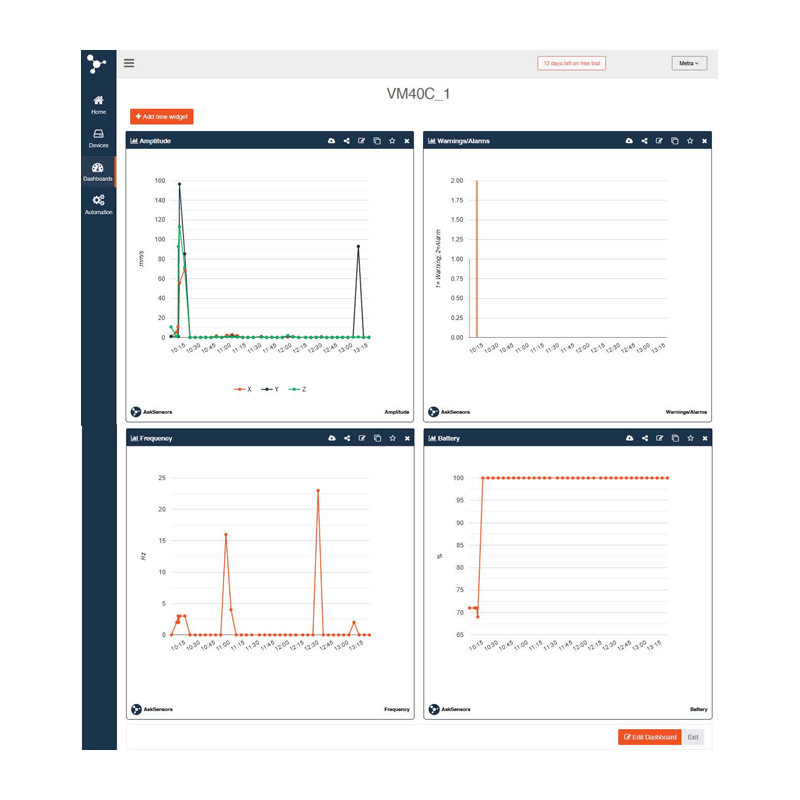

AskSensors 웹 대시보드 연동

🔸 VM40C 사양

지원 표준	BS 7385, Circulaire du 23/07/86, DIN 4150-3, SN 640312A
측정 대상	Peak of acceleration, Peak of velocity
가속도 측정 범위	0.01 ~ 15 m/s²
속도 측정 범위	0.1 ~ 2400 mm/s
주파수 범위(-3dB)	0.8~100Hz, 0.8~395Hz, 5~150Hz
출력	Relay, Serial
전원 공급	5V(USB), 충전식 배터리

프린터·경광등을 옵션으로 제공해 손쉽게 진동 알람 및 데이터를 확인할 수 있습니다. 아래 액세서리 구성을 참고하세요.

VM40C 액세서리 구성

VM40C는 설치 환경과 현장 요구 사항에 맞춰 아래 옵션 액세서리를 추가로 구성할 수 있습니다.

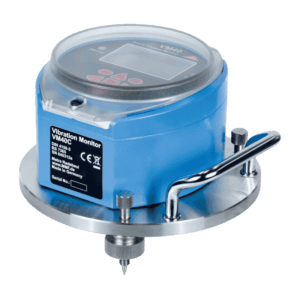

VM40-BP
삼각대 받침판

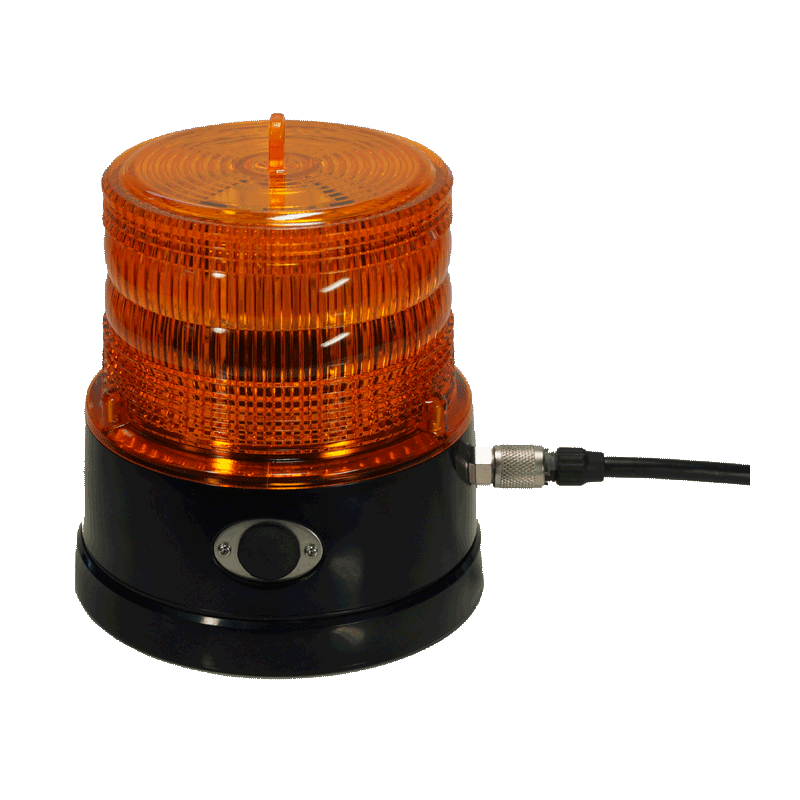

VM40-L
케이블 신호등

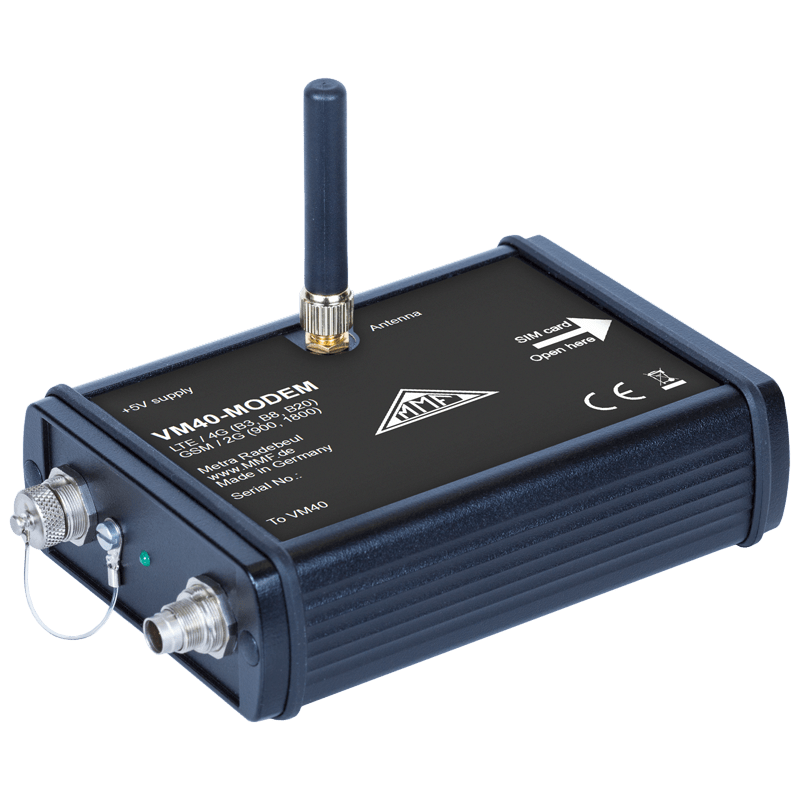

VM40-MODEM
셀룰러 네트워크 모뎀

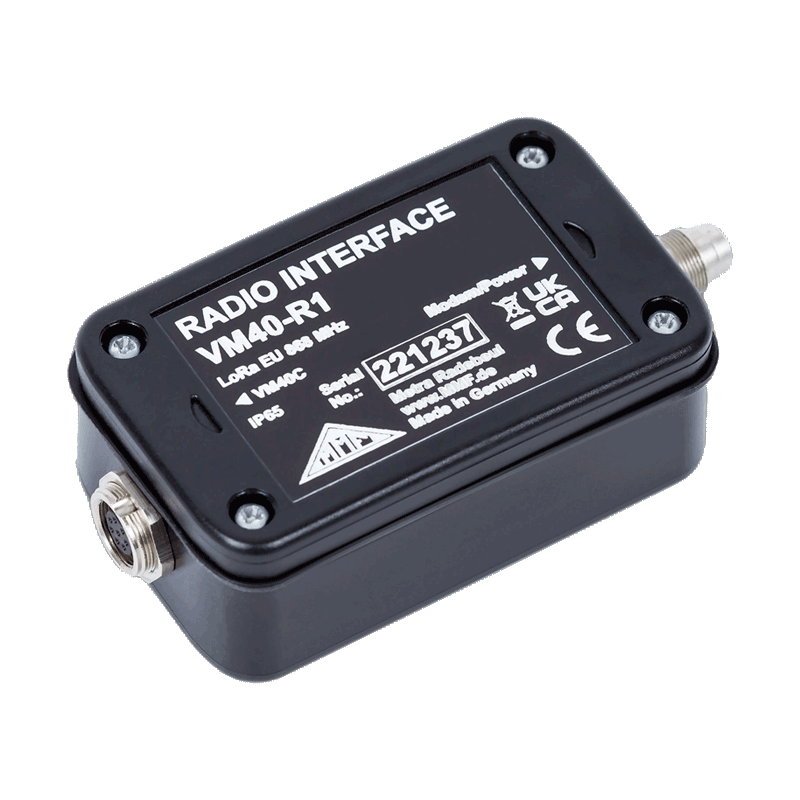

VM40-R1
무선 경광등 송신기

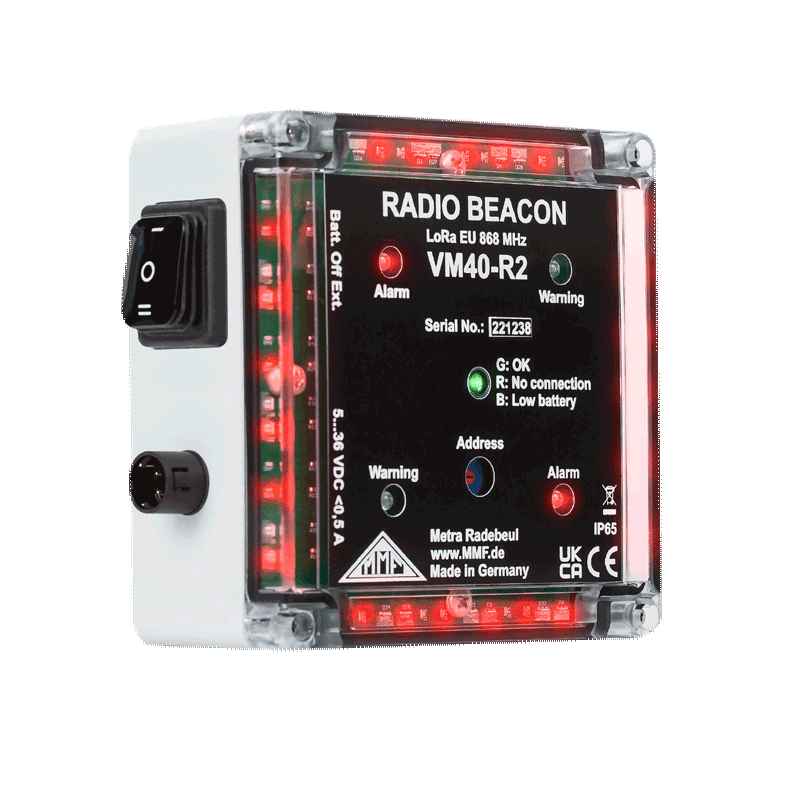

VM40-R2
무선 제어 경광등

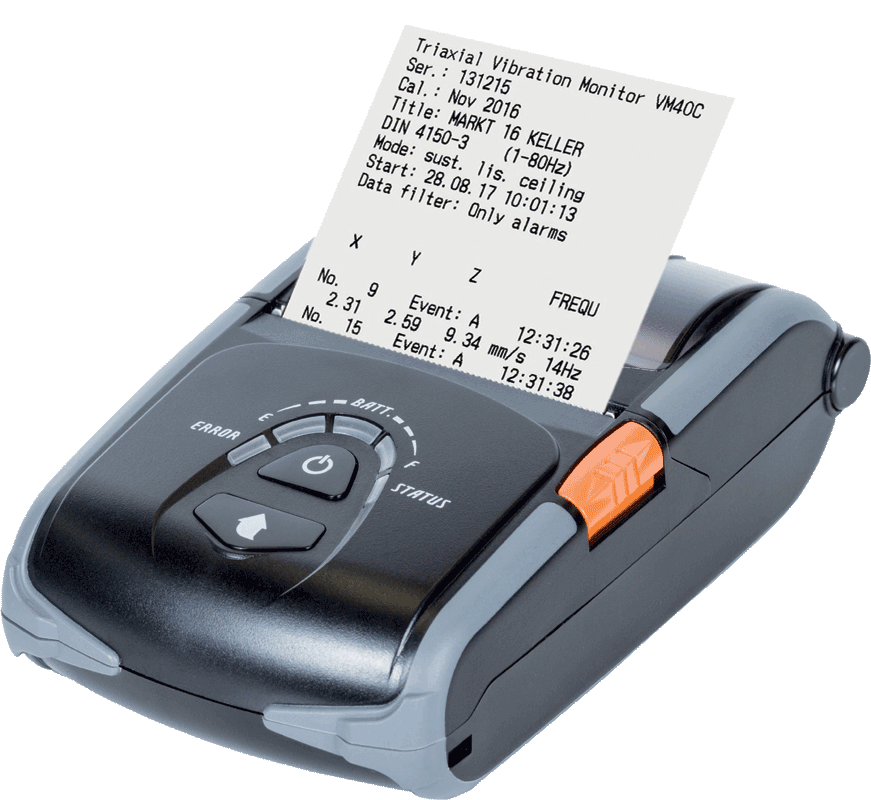

VM40-PRINTER
측정 결과 리포트 프린터

IoT 연동 원격 상시 모니터링

IoT 커넥션 지원으로 웹 상에서 상시 모니터링이 가능합니다. 현장에 설치된 시스템의 진동 데이터를 AskSensors·ThingSpeak 플랫폼을 통해 원격에서 실시간으로 확인할 수 있어, 관리자가 현장에 상주하지 않아도 이상 진동 발생 시 즉시 SMS 알람으로 파악할 수 있습니다.

자주 묻는 질문 (FAQ)

건축물(빌딩) 진동 모니터링 관련 질문

건축물 진동 상시 모니터링이 왜 필요한가요?

건물, 교량, 터널, 파이프라인과 같은 대형 구조물은 지진 외에도 건설 활동·산업 기계·도로 교통·철도 노선·폭발 등 다양한 요인으로 진동에 지속적으로 노출됩니다. 이러한 진동이 누적되면 구조적 무결성과 지지력에 영향을 줄 수 있어, 문제 발생 전에 상시 계측을 통해 진동 수준을 관리하는 것이 중요합니다. 특히 역사적인 건물은 더욱 세심한 주의가 필요합니다.

건물 진동 측정 시 어떤 매개변수를 측정하나요?

건물 진동 측정에서는 진폭(가속도·속도), 주파수, 지속 시간, 방향(X·Y·Z 3축)의 네 가지 매개변수를 측정합니다. 이 데이터를 국제 표준의 가이드 값과 비교해 손상 가능성을 평가합니다.

과도 진동과 지속적인 진동은 어떻게 다른가요?

과도 진동은 재료의 피로를 유발할 만큼 강하지 않고, 공진에 의해 증가하기에는 너무 짧고 드물게 발생합니다. 반면 지속적인 진동은 재료 피로를 유발할 수 있으며, 공진으로 인해 진동 크기가 시간이 지날수록 증가할 수 있어 더 주의 깊은 모니터링이 필요합니다.

건물 진동 측정과 관련된 국제 표준은 무엇이 있나요?

대표적으로 독일 DIN 4150-3(건물 진동이 구조물에 미치는 영향), 영국 BS 7385(지반 전달 진동에 의한 손상 수준 평가), 스위스 SN 640312a, ISO 4866(고정 구조물의 진동 측정 및 평가 가이드라인), 프랑스 Circulaire du 23/07/86 등이 있으며, 국내에서도 이를 준용해 건축물 진동 평가에 활용합니다.

MMF 진동 모니터링 시스템의 주요 특징은 무엇인가요?

독일 MMF사의 건축물 진동 모니터링 시스템은 DIN 4150-3, BS 7385, SN 640312a, Circulaire du 23/07/86 등 국제 표준에 따른 측정을 지원하며, 고감도 3축 가속도계와 데이터 수집 전자장치, 충전식 배터리를 내장합니다. FFT로 주 주파수를 계산하고 최대 10만 회 측정에 대한 시간·이벤트 기록이 가능하며, AskSensors·ThingSpeak IoT 플랫폼과 연동해 웹 브라우저·휴대폰으로 원격 상시 모니터링이 가능합니다. 알람 이벤트 발생 시 SMS 전송 기능도 지원하며, 현장 사용을 위한 IP67 알루미늄 케이스로 제작됩니다.

씨앤디테크에서 어떤 지원을 받을 수 있나요?

씨앤디테크는 건축물·구조물 진동 모니터링 시스템 공급뿐 아니라 측정 목적과 현장 조건에 맞는 표준 선정, 센서·데이터로거 구성, IoT 원격 모니터링 셋업까지 상담해 드립니다. 문의 시 최적의 솔루션을 제안해 드립니다.

건축물 진동 모니터링 문의

건물 용도, 인접 진동원(공사장·철도·도로 등), 적용 표준(DIN 4150-3 등)을 알려주시면 최적의 진동 모니터링 시스템 구성과 IoT 원격 감시 셋업을 안내해 드립니다.
