비접촉식 적외선(IR)
온도센서
대상 표면에 직접 접촉하지 않고 적외선 방사에너지로 온도를 측정하는 IR 온도센서 — RS485·아날로그(0-10V, 4-20mA) 출력형과 USB 인터페이스형까지. 방식별 사양 비교와 인디게이터 연동 사례를 씨앤디테크가 정리합니다.
비접촉 온도 측정 원리
모든 물체는 표면 온도에 비례해 적외선(열) 에너지를 방사합니다. IR 온도센서는 렌즈로 이 방사에너지를 모아 검출기로 받아들이고, 대상의 방사율(emissivity)을 반영해 실제 표면온도로 환산합니다. 센서가 대상에 직접 닿지 않아 고속 회전체, 고온 공정, 부식성·유해성 매체, 접근이 어려운 대상까지 안전하고 신속하게 온도를 측정할 수 있습니다. 출력 방식에 따라 산업 현장의 PLC·인디게이터와 상시 연동하는 RS485·아날로그형과, PC에 바로 연결해 설정·로깅하는 USB형으로 구분됩니다.
적외선 온도센서 방식별 라인업
연결 방식과 사용 환경에 따라 RS485·아날로그 출력형과 USB 인터페이스형 중 최적 모델을 선택할 수 있습니다.

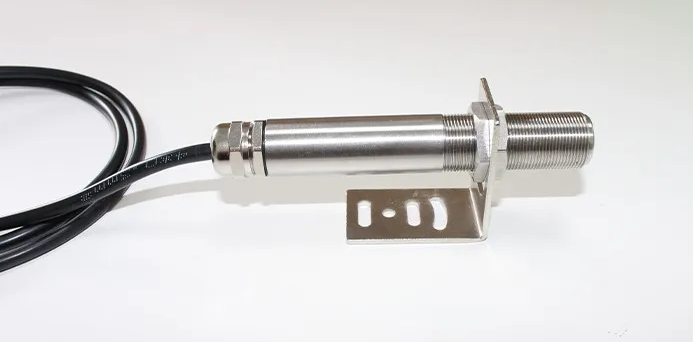

RS485·아날로그 출력형
산업 현장 상시 연동형 IR 온도센서
PLC·DCS·인디게이터와 배선으로 직접 연결해 상시 모니터링하는 현장 설치용 IR 온도센서. RS485 디지털 통신과 0-10V·4-20mA 아날로그 출력을 함께 지원해 기존 계측 시스템에 쉽게 통합됩니다.
- 측정범위0 ~ 1200 °C
- 초고온 대응특별 버전 지원
- 출력RS485 / 0-10V / 4-20mA
- 연동PLC·DAQ·디지털 인디게이터
- 적용 실적300°C급 대상 상시 모니터링

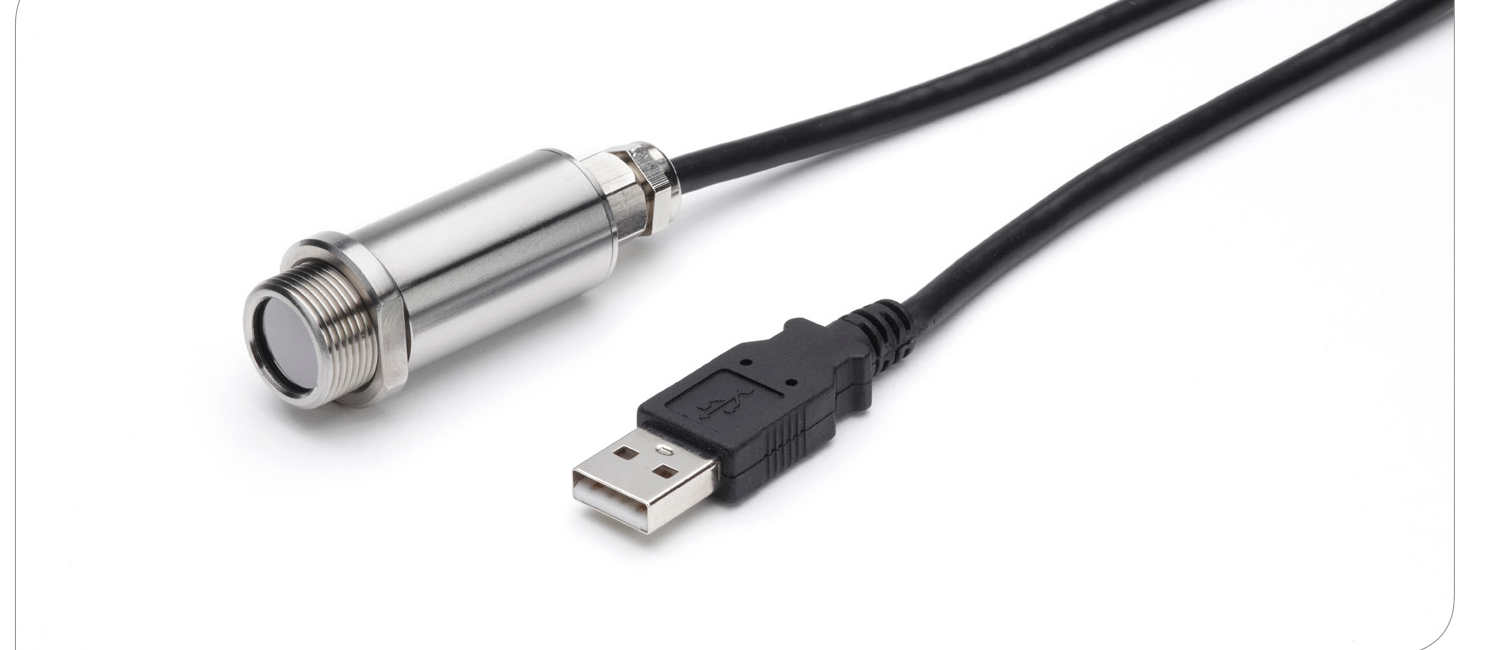

USB 인터페이스형
PC 직결·가상 COM 통신 IR 온도센서
스테인리스 하우징의 소형 프로브를 USB 케이블로 PC에 바로 연결해 사용하는 IR 온도센서. 가상 COM 포트를 통한 Modbus RTU 통신으로 측정값을 바로 읽고, PC 전용 구성 소프트웨어로 방사율·측정범위 등을 설정합니다.
- 측정범위-20 ~ 1000 °C
- 정확도± 1 % 또는 ± 1 °C
- 응답시간125 ms (t90)
- 분광범위8 ~ 14 μm
- 인터페이스USB (가상 COM, Modbus RTU)
- 등급/치수IP65, M16×1mm, 길이 45mm
- 케이블/무게1.5 m / 85 g
디지털 인디게이터 연동 적용 사례

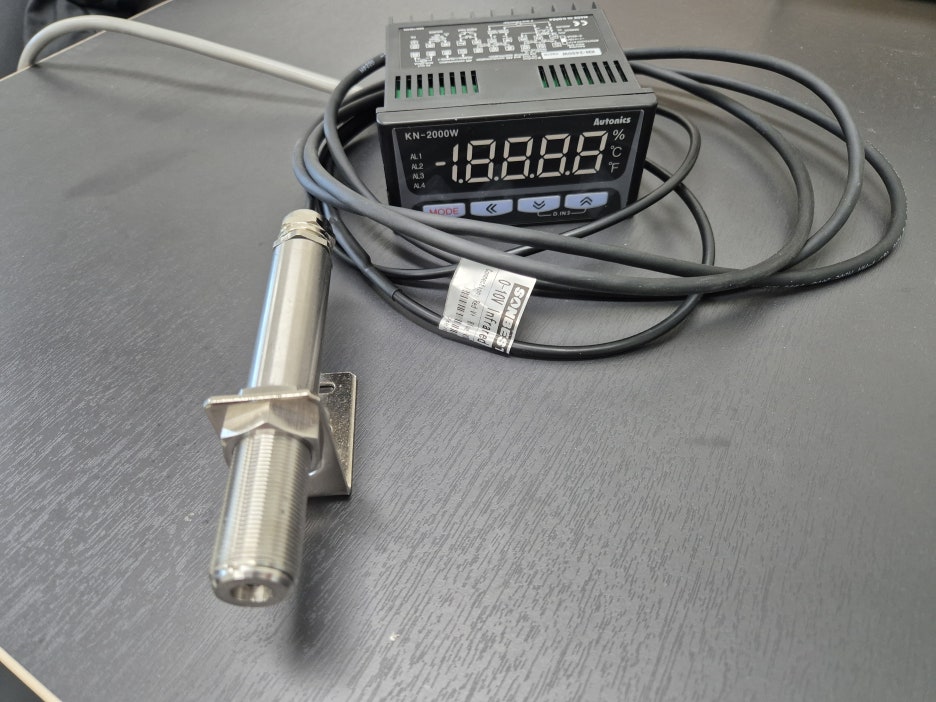

고객사 요청으로 300°C급 대상을 측정하는 RS485·아날로그 출력형 IR 온도센서를 오토닉스(Autonics) KN-2000W 디지털 인디게이터와 조합해 세팅·검수 후 공급한 사례입니다. IR 온도센서 전용 인디게이터도 있지만, 현장에서 이미 사용 중인 범용 인디게이터와 조합해 구성하는 경우도 많습니다.
방식별 사양 한눈에 비교
연결 환경과 측정 온도 범위를 기준으로 현장에 맞는 방식을 빠르게 선택하세요.
| 방식 | 출력/인터페이스 | 측정범위 | 주요 용도 |
|---|---|---|---|
| RS485·아날로그 출력형 | RS485 / 0-10V / 4-20mA | 0 ~ 1200 °C (특별 버전 초고온) | 산업 현장 상시 모니터링, PLC·인디게이터 연동 |
| USB 인터페이스형 | USB (가상 COM, Modbus RTU) | -20 ~ 1000 °C | PC 기반 설정·로깅, 실험실·소규모 계측 |
적용 분야
씨앤디테크가 공급한 비접촉식 IR 온도센서의 주요 적용 현장입니다.
산업 공정 상시 온도 모니터링
RS485·아날로그 출력을 PLC·DAQ에 연결해 생산 라인 공정 온도를 실시간으로 감시합니다.
고온 대상 비접촉 측정
열원에 직접 접촉하기 어려운 고온 설비·배관·가열로 표면온도를 최대 1200°C까지 측정합니다.
고속 회전체 표면온도 측정
접촉식 센서 부착이 어려운 고속 회전 롤러·스핀들 등의 표면온도를 비접촉으로 확인합니다.
PC 기반 실험실 계측
USB 인터페이스형으로 별도 전원·배선 없이 PC에 바로 연결해 실험실에서 온도 데이터를 로깅합니다.
디지털 인디게이터 연동
범용 디지털 인디게이터와 조합해 온도값을 현장에서 표시하고 상한·하한 알람 접점을 구성합니다.
부식성·유해 매체 온도 측정
화학·플랜트 설비의 부식성 매체나 접촉이 위험한 대상의 온도를 안전하게 비접촉으로 측정합니다.
자주 묻는 질문
적외선(IR) 온도센서는 어떤 원리로 온도를 측정하나요?
모든 물체는 표면 온도에 비례하는 적외선(열) 에너지를 방사합니다. IR 온도센서는 렌즈로 이 적외선 방사에너지를 모아 검출기(서모파일 등)로 받아들이고, 대상 물체의 방사율(emissivity)을 반영해 실제 표면온도로 환산합니다. 센서를 대상에 직접 접촉시키지 않아도 온도를 측정할 수 있어 고온·고속 회전체·접근이 어려운 대상에 적합합니다.
접촉식 온도센서 대신 비접촉 IR 센서를 써야 하는 경우는 언제인가요?
대상이 고속으로 움직이거나 회전하는 경우, 매체가 부식성·유해성 물질인 경우, 대상 온도가 매우 높아 열전대·RTD 등 접촉식 센서의 내열 한계를 초과하는 경우, 또는 대상에 물리적으로 손상을 주지 않고 측정해야 하는 경우에 비접촉 IR 온도센서가 적합합니다. 반대로 대상 표면의 방사율이 불명확하거나 배경 반사가 심한 환경에서는 접촉식이 더 정확할 수 있습니다.
RS485 출력형과 USB 출력형 IR 온도센서는 어떻게 다른가요?
RS485·아날로그(0-10V, 4-20mA) 출력형은 PLC·DCS·인디게이터 등 산업 계측 시스템과 배선으로 직접 연결해 상시 모니터링하는 현장 설치용입니다. USB 출력형은 PC에 바로 꽂아 가상 COM 포트(Modbus RTU)로 통신하며, 전용 구성 소프트웨어로 방사율·측정범위 등을 설정할 수 있어 실험실 계측이나 소규모 데이터 로깅, 랩탑 기반 현장 점검에 편리합니다.
IR 온도센서의 측정 온도 범위는 어느 정도인가요?
RS485·아날로그 출력형 표준 모델은 0~1200°C 범위를 지원하며, 초고온 대상은 별도 특별 버전으로 대응합니다. USB형은 -20~1000°C 범위를 지원해 상온 근처의 저온 대상부터 고온 공정까지 폭넓게 측정할 수 있습니다. 실제 적용 사례에서는 300°C급 대상 온도를 안정적으로 측정한 경우도 있습니다.
IR 온도센서를 디지털 인디게이터와 연동할 수 있나요?
네, 가능합니다. IR 온도센서 전용 인디게이터도 있지만, 현장에서 이미 사용 중인 범용 디지털 인디게이터(예: 오토닉스 KN-2000W 등)와 조합해 세팅하는 경우도 많습니다. 센서의 아날로그(0-10V, 4-20mA) 또는 RS485 출력을 인디게이터 입력 사양에 맞춰 설정하면, 온도값을 현장에서 바로 표시하고 알람 접점(AHH/AH/AL/ALL)으로 상한·하한 감시도 함께 구성할 수 있습니다.
IR 온도센서 설치 시 주의할 점은 무엇인가요?
측정 거리와 대상 크기에 따라 시야각(FOV)이 달라지므로, 센서와 대상 사이 거리 대 측정 스팟 크기(D:S 비율)를 확인해 설치해야 합니다. 대상의 방사율이 낮은 금속 표면은 별도 보정이 필요할 수 있으며, 렌즈에 분진·수증기가 쌓이면 측정 오차가 커지므로 방수·방진 등급(IP65 이상)과 주기적인 렌즈 청소가 중요합니다. 고온 환경에서는 센서 자체의 주변온도(Ambient) 사양도 함께 확인해야 합니다.
