선박 진동 측정 시스템
ISO 20283-5
여객선·상선의 거주성과 관련된 진동을 측정·보고·평가하는 국제표준 ISO 20283-5(구 ISO 6954) 가이드입니다. 측정 방법, 균일 조건, 평가 기준부터 규격에 부합하는 휴대용 계측 시스템과 선박용 센서 설치 모듈까지 소개합니다.
거주성 진동 측정·평가
3축 동시 계측
관심 주파수 범위
(2Hz 미만은 2분 이상)
ISO 20283-5란 — 선박 거주성 진동 평가 표준
표준 ISO 20283-5(이전의 ISO 6954)는 승객 및 상선의 거주성과 관련된 진동의 측정, 보고 및 평가에 대한 지침을 정의하는 규격입니다. 규격 자체가 모든 세부 사항을 규정하지 않고, 관련 표준을 참조하는 구조로 되어 있어 함께 이해해야 합니다.
인체 진동 측정기 자체의 성능·사양 요구조건을 ISO 8041에서 정의합니다.
전신 진동(Whole-Body Vibration)의 평가 방법과 가중 필터는 ISO 2631-1/-2를 따릅니다.
여객선·상선의 선실, 공용구역, 작업구역 등 사람이 머무르는 모든 거주 공간에 적용됩니다.
측정 절차, 균일 조건, 보고 방법, 가이드라인 값 대비 평가 방법을 함께 규정합니다.
측정 방법 — 위치 선정과 균일 조건
측정 위치는 사람이 머무를 수 있는 모든 데크에 충분한 수로 선정하여 3축(X/Y/Z)으로 측정을 진행합니다. 각 갑판에서 최소 두 개 이상의 3축 측정을 수행해야 하며, 비교 가능한 측정값을 얻으려면 아래의 균일한 항해 조건이 전제되어야 합니다.
깨끗한 항해 및 직선 항로
급선회·변침 등이 없는 안정적인 항해 조건에서 측정합니다.
일정한 일반적인 추진력
가감속 없이 일정한 추진 출력을 유지한 상태에서 측정합니다.
3% 이하의 해상 상태
파고·너울 등 해상 상태가 낮은 조건에서 외란의 영향을 최소화합니다.
프로펠러가 완전히 물속에 있음
공회전(레이싱)이 발생하지 않는 흘수 조건에서 측정합니다.
진동 평가 방법

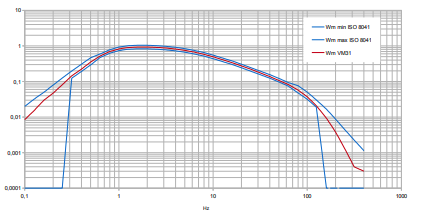

ISO 20283-5의 평가는 전체 측정 시간에 걸쳐 통합된 진동 가속도의 구간 RMS 값을 사용합니다. Wm 가중 필터를 적용한 가속도를 표준의 가이드라인 값과 비교해 거주성 등급을 판정하는 방식입니다.
전체 측정 시간에 걸쳐 통합된 진동 가속도의 구간(Interval) RMS 값을 계산합니다.
최소 측정 시간은 1분이며, 주 주파수가 2Hz 미만인 경우에는 최소 2분 이상 측정해야 합니다.
X·Y·Z 세 축의 값 중 가장 높은 값을 해당 측정 위치의 평가값으로 사용합니다.
Wm 가중 필터를 적용한 가속도를 ISO 20283-5의 허용 가능한 진동 가이드라인 값과 비교해 등급을 판정합니다. 제한된 측정 횟수에 따라 가이드라인 값을 초과할 수 있다는 점도 함께 고려합니다.

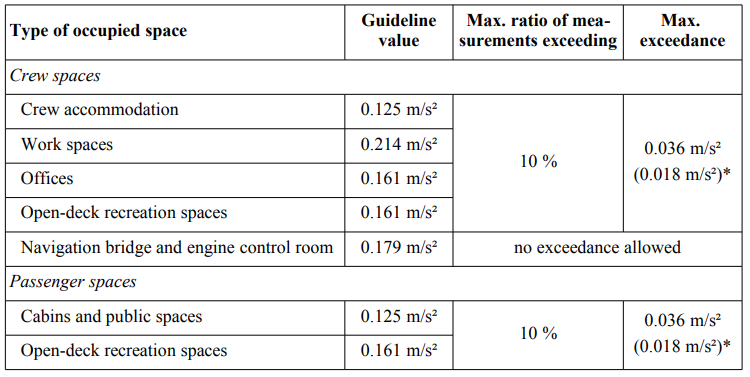

※ 항해 브릿지·기관제어실은 초과가 허용되지 않는(no exceedance allowed) 가장 엄격한 구역입니다. 정확한 적용 범위·전체 구역 기준값은 ISO 20283-5 표준 원문을 확인하시기 바랍니다.
추천 시스템 — 포터블 진동 측정 시스템 VM31 + 3축 가속도센서

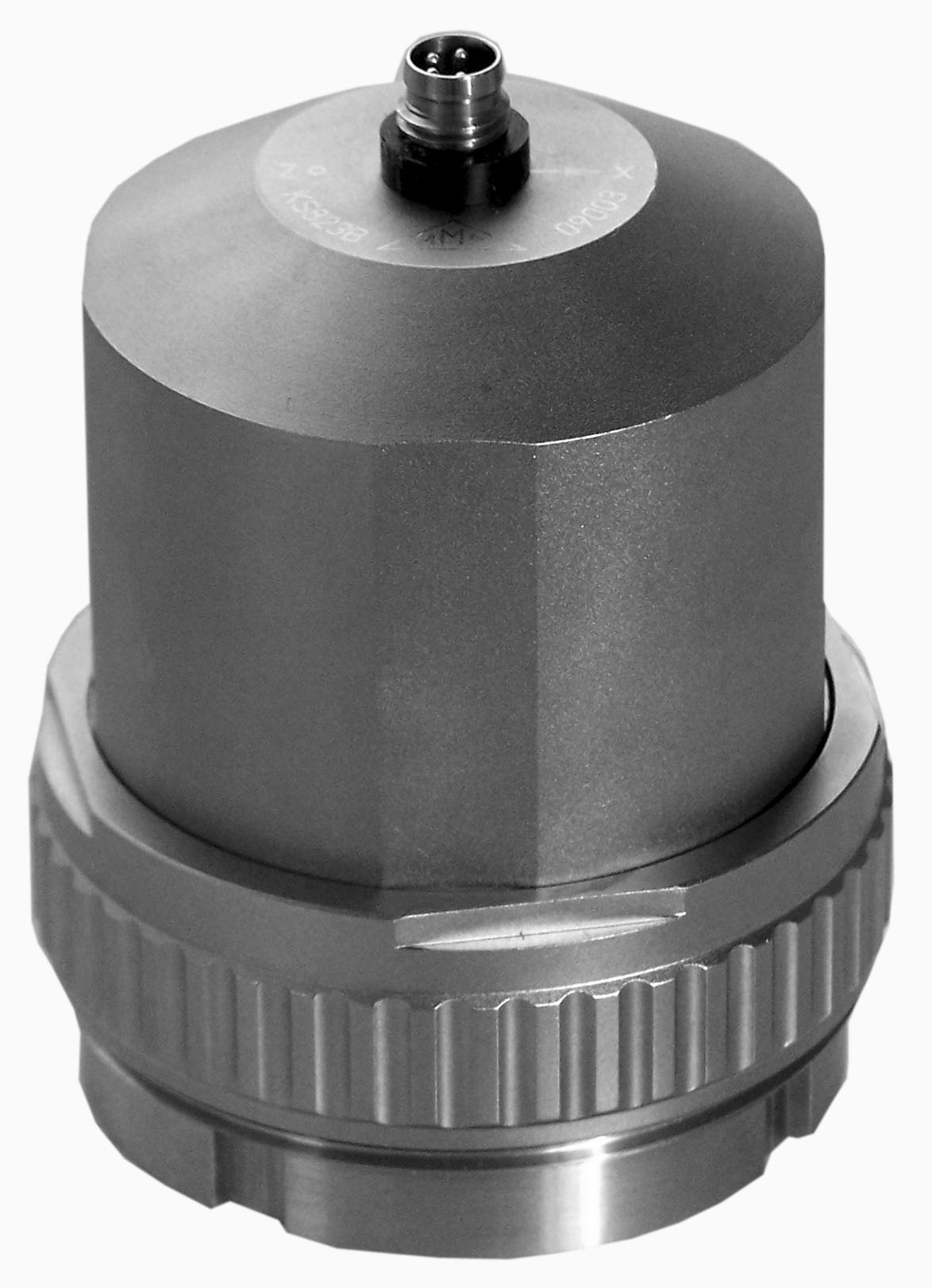

독일 MMF사의 휴대용 진동 측정 시스템 VM31과 3축 가속도센서(KS823B)를 사용하면 ISO 20283-5 규격에 부합되는 측정이 가능합니다.
- 다채널 측정 채널 지원으로 여러 측정 지점을 효율적으로 기록
- 손-팔 진동에 대한 ISO 8041 Wh, 전신 진동에 대한 Wb·Wc·Wd·Wj·Wk·Wm 가중 필터 내장
- 구간·러닝 RMS, 최대 RMS(MTVV), 진동 선량 값(VDV), 벡터 합, 피크·최대 피크, 가속도·속도·변위 측정
- 125개 라인의 가속도 FFT 분석
- 날짜·설명이 포함된 10,000개 측정, 1,000개 FFT 저장 메모리
- USB 인터페이스, 데이터 전송 및 일일 노출 A(8) 계산용 Excel 매크로 포함
- 컬러 OLED 화면, AAA(마이크로) 배터리 3개로 약 10시간 작동

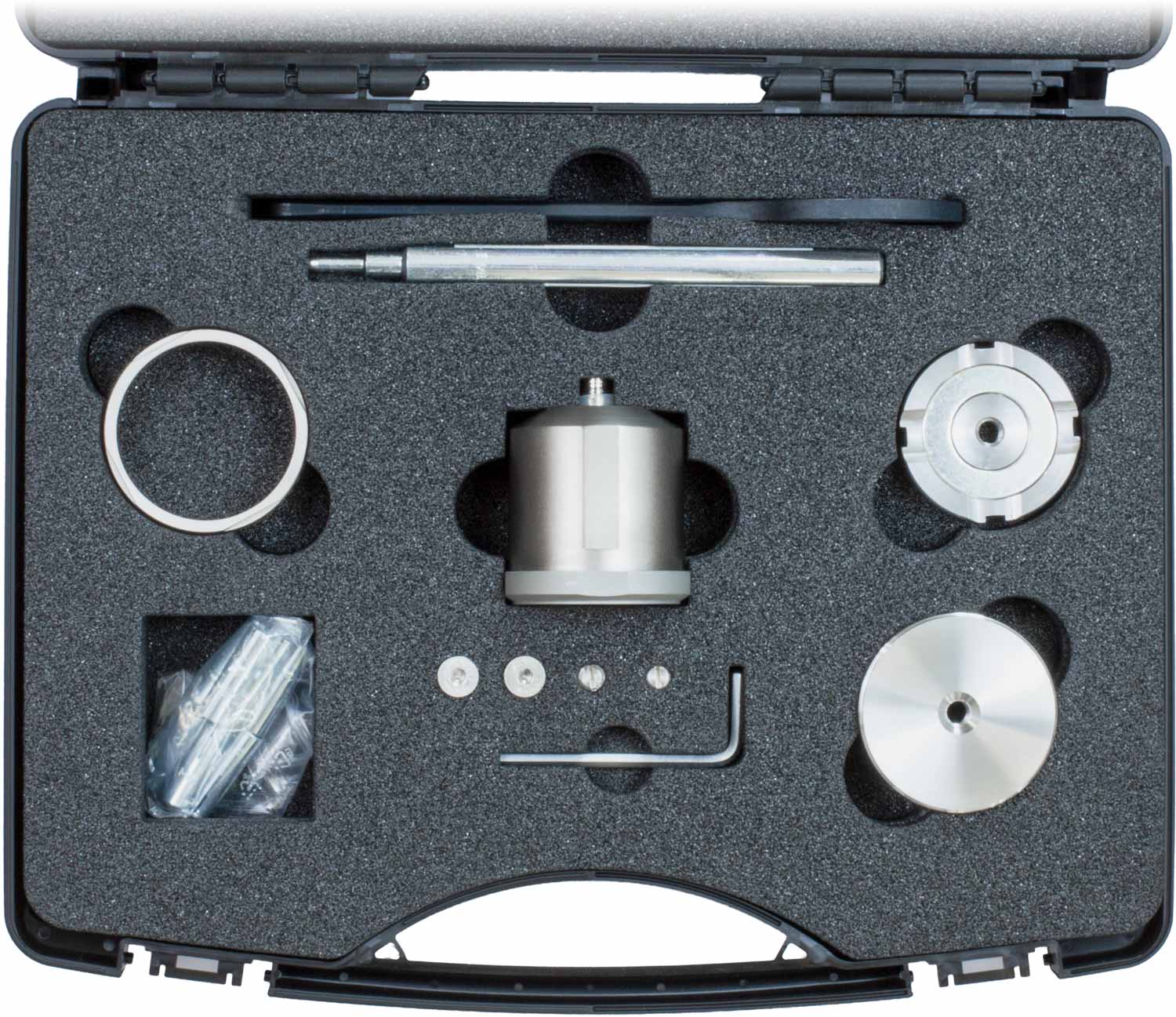

- 손-팔 진동 키트·전신 진동 키트로 센서·액세서리 구성 가능
선박 진동 측정 모듈 — 센서 설치 방식

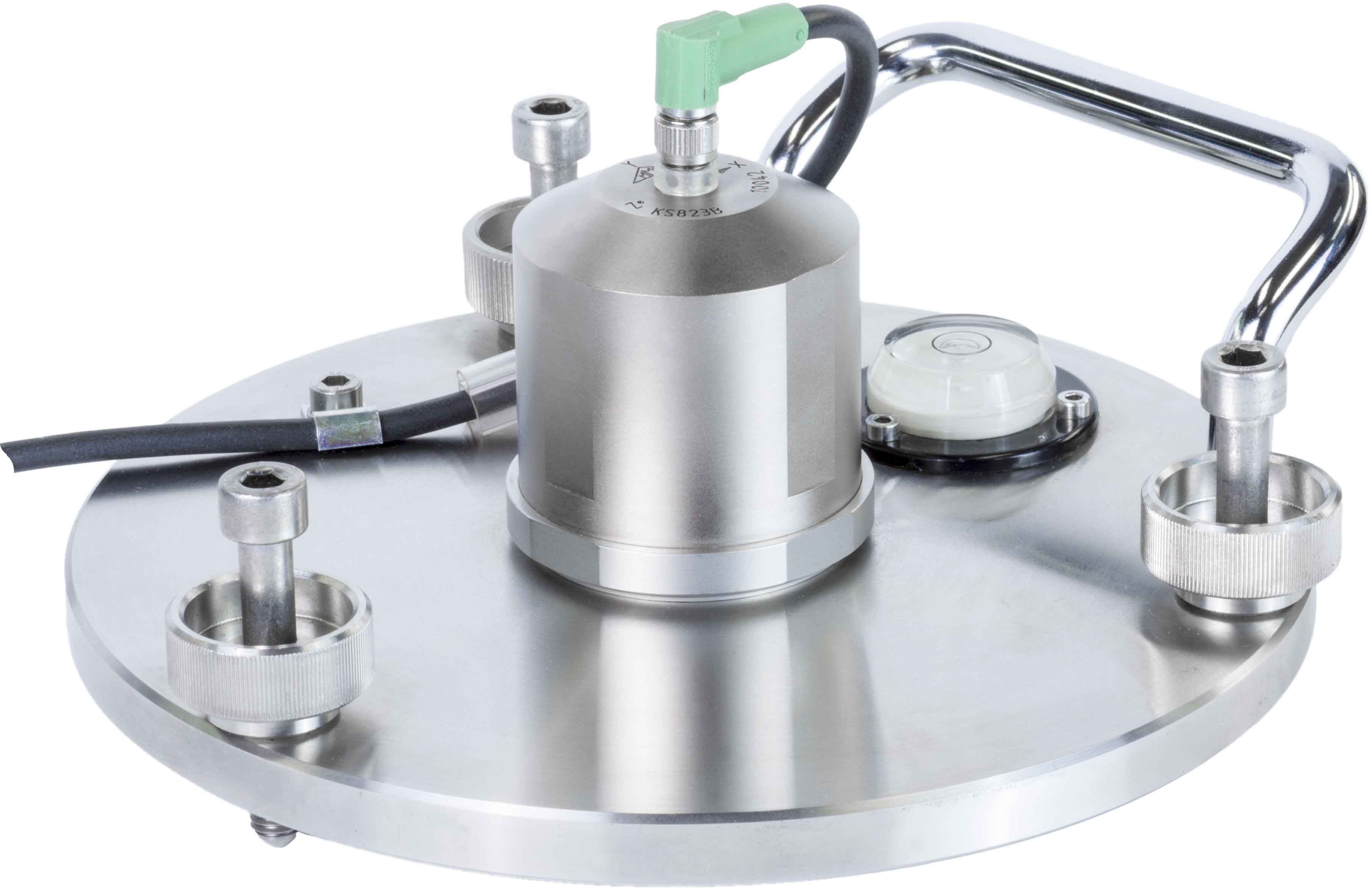

선박 진동 측정 전용 설치 모듈로는 스크류 체결형 베이스 모델 729와 마그네틱 흡착형 베이스 모델 508이 있어, 설치·측정이 용이합니다.
나사로 고정하는 방식으로, 반복 측정 지점이나 장기 설치에 적합해 견고한 고정이 필요할 때 사용합니다.
강자성체 표면에 공구 없이 신속하게 탈부착할 수 있어, 임시 측정이나 다지점 순회 측정에 적합합니다.
씨앤디테크 선박 진동 측정 솔루션
씨앤디테크는 ISO 20283-5 기준에 부합하는 선박 진동 측정 장비와 센서 구성을 공급하며, 측정 계획 수립부터 현장 계측·데이터 리포트 작성까지 기술지원을 제공합니다.
