마이크로폰·소음계
원리·종류·선정 가이드

콘덴서 마이크로폰 — 원리와 구조

소음·진동 측정에 쓰이는 정밀 마이크로폰은 대부분 콘덴서(정전용량형, Condenser) 방식입니다. 얇은 금속 다이어프램과 그 아래 고정된 백플레이트가 하나의 커패시터를 형성하고, 소리에 의해 다이어프램이 미세하게 진동하면 두 판 사이의 간극이 변하면서 정전용량이 변화합니다. 이 정전용량 변화가 음압에 비례하는 전기 신호로 출력됩니다.

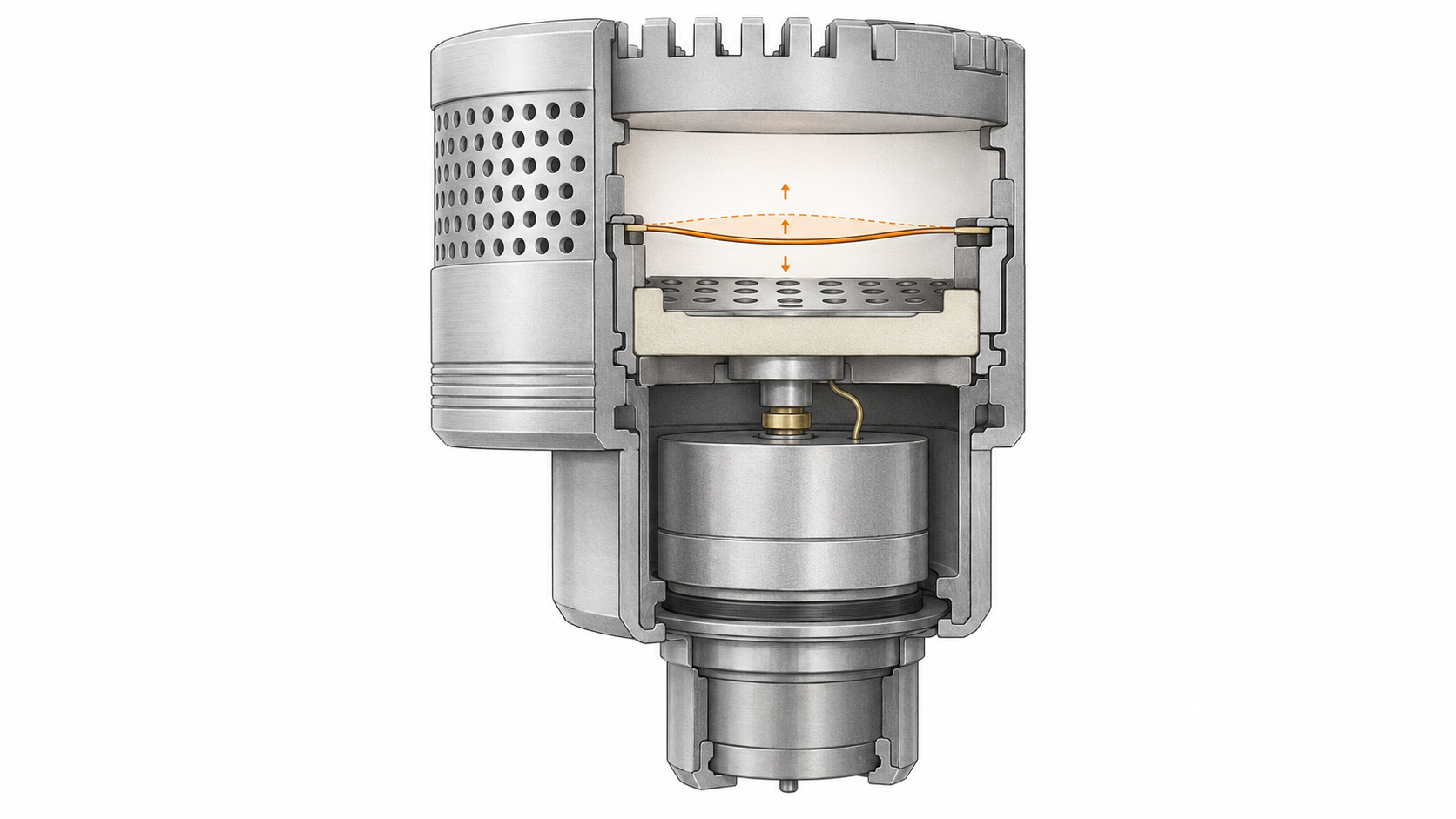

콘덴서 마이크로폰 단면 구조 — 다이어프램(진동판)이 백플레이트와 커패시터를 형성하고, 하단 프리앰프가 신호를 증폭합니다.

마이크로폰 종류 — 지향성·크기·출력방식

측정용 마이크로폰은 세 가지 기준으로 구분해 선택합니다.

① 음장 보정 방식(지향성)

② 캡슐 직경

캡슐이 작을수록 고주파 응답과 다이나믹 레인지 상한이 좋아지지만 감도(mV/Pa)는 낮아지는 트레이드오프가 있습니다.

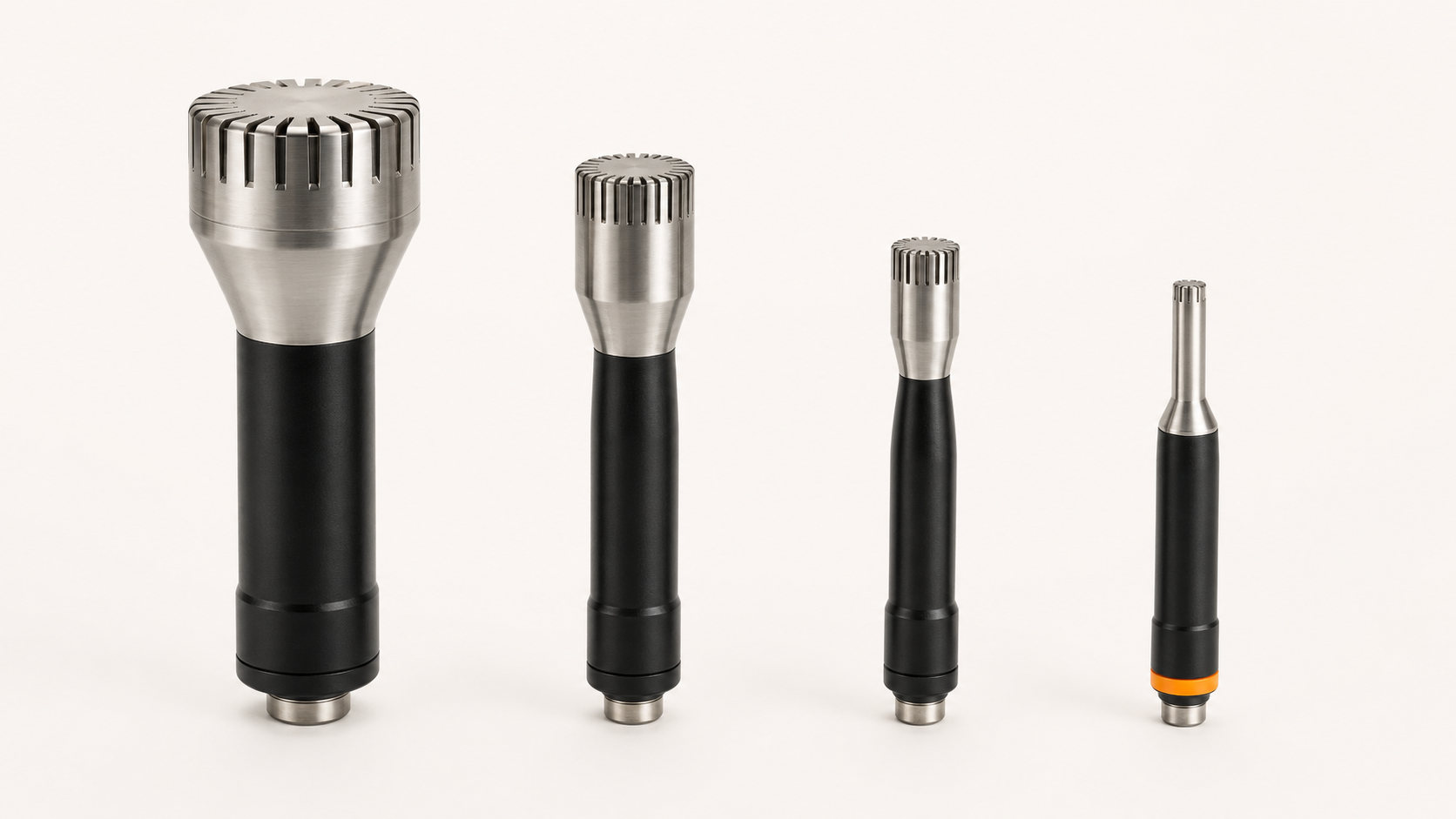

캡슐 직경 비교(좌→우: 1인치·1/2인치·1/4인치·1/8인치) — 캡슐이 작아질수록 고주파 응답이 넓어지고 감도는 낮아집니다.

③ 출력 방식

소음계(Sound Level Meter) 종류

마이크로폰이 소리를 전기 신호로 바꾸면, 소음계(또는 DAQ+소프트웨어)가 이를 사람이 판단할 수 있는 소음 지표로 변환·표시합니다.

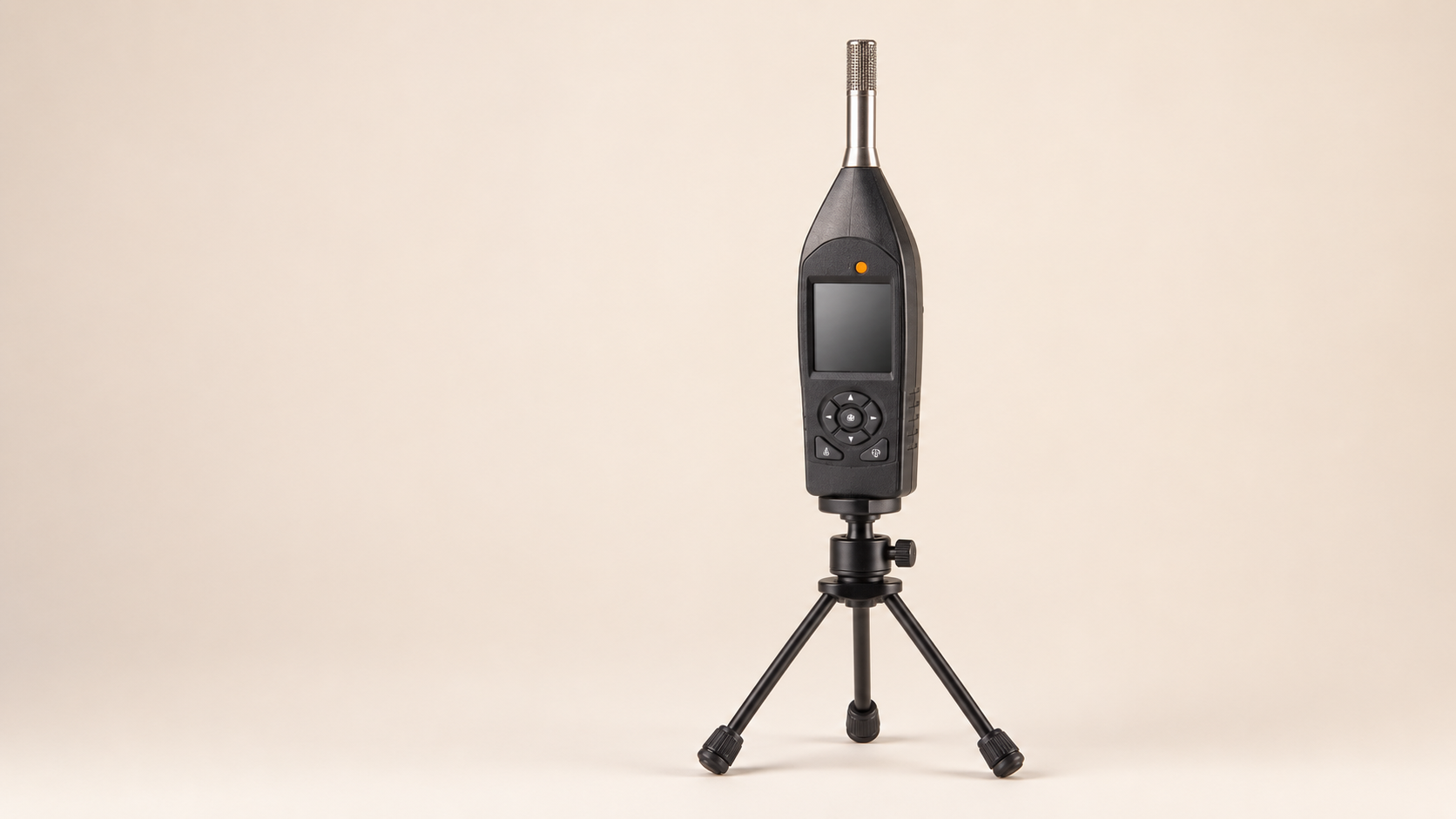

삼각대에 거치된 소음계 — 상단 마이크로폰 캡슐이 소리를 감지하고, 본체 디스플레이에서 Leq·Lmax 등 소음 지표를 실시간 표시합니다.

기능별 분류

마이크로폰·소음계 선정 시 유의사항

측정 목적과 현장 조건에 맞지 않는 장비를 선택하면 데이터 자체를 신뢰할 수 없게 됩니다. 아래 기준을 먼저 확인합니다.

• 1
  측정 목적에 맞는 지향성 — 단일 음원을 실외·무향 환경에서 측정한다면 자유음장형, 반사가 많은 실내·일반 환경이라면 확산음장형을 선택합니다.
• 2
  Class 1/2 등급 확인 — 법정 소음 측정, 환경영향평가 등 공인 데이터가 필요한 경우 Class 1 장비가 요구되는지 관련 규정을 먼저 확인합니다.
• 3
  측정 주파수·다이나믹 레인지 — 초저주파·초음파 영역이나 매우 높은 음압(충격음)을 측정해야 한다면 캡슐 크기와 사양을 그에 맞게 선택합니다.
• 4
  DAQ와의 신호 호환성 — 기존에 IEPE 기반 DAQ(DT9837 등)를 사용 중이라면 프리폴라라이즈드(IEPE) 마이크로폰을 선택해야 별도 컨디셔너 없이 바로 연동됩니다.
• 5
  방풍·방수 액세서리 필요성 — 실외 측정이라면 윈드스크린(방풍망), 강우·습기가 우려되면 방수 커버 등 현장 조건에 맞는 액세서리를 함께 준비합니다.
• 6
  캘리브레이션 이력 관리 — 마이크로폰은 개체마다 감도(Sensitivity)가 미세하게 다르므로, 개별 캘리브레이션 인증서를 확보하고 정기적으로 재교정 주기를 관리해야 합니다.

현장 측정 방법

동일한 마이크로폰이라도 배치·절차가 잘못되면 측정값의 신뢰도가 크게 떨어집니다.

• 1
  배치 방향 — 자유음장형은 음원 정면(0°)을 향해, 확산음장형은 통상 음원을 향해 그대로 배치하거나 제조사 권장 입사각을 따릅니다.
• 2
  측정 거리·높이 — 소음원으로부터의 거리, 지면·바닥으로부터의 높이는 관련 규격(예: 환경 소음 측정 기준 1~1.2m 이상)에 맞춰 설정하고 매 측정마다 동일하게 유지합니다.
• 3
  배경소음 보정 — 대상 소음원을 켠 상태와 끈 상태를 각각 측정해 차이가 10dB 이상이면 보정 불필요, 3~10dB면 로그 감산으로 보정, 3dB 미만이면 측정 위치를 재검토합니다.
• 4
  가중치 설정 — 목적에 맞는 주파수 가중(A/C/Z)과 시간 가중(Fast/Slow/Impulse)을 측정 전에 설정하고, 결과 보고 시 함께 명시합니다.
• 5
  현장 캘리브레이션 — 측정 시작 전·후에 피스톤폰 등 기준 음압 발생기로 마이크로폰 감도를 현장에서 재확인합니다.

측정 시 유의사항

• 1
  풍절음(바람 노이즈) — 실외에서 바람이 조금이라도 있으면 캡슐에 부딪히는 풍절음이 실제 소음보다 큰 오차를 유발합니다. 윈드스크린(방풍망) 착용이 거의 필수입니다.
• 2
  반사면 회피 — 측정자의 몸, 벽면, 바닥 등 근접한 반사면은 측정값을 왜곡시킵니다. 마이크로폰과 반사면 사이에 충분한 거리를 둡니다.
• 3
  온도·습도 영향 — 고온다습 환경은 프리앰프 특성과 다이어프램 장력에 영향을 줄 수 있어, 극한 환경 측정 시 제조사 사양의 사용 범위를 확인합니다.
• 4
  케이블·커넥터 상태 — BNC 커넥터 접촉 불량이나 케이블 노화는 노이즈 유입·신호 끊김의 원인이 됩니다. 연장 케이블이 길어질수록 전기적 노이즈에 더 취약해집니다.
• 5
  거치 방식 — 손으로 들고 측정하면 신체 반사와 흔들림이 섞입니다. 붐 스탠드·삼각대에 거치해 수평(레벨)을 맞추고 고정된 상태로 측정하는 것이 원칙입니다.
• 6
  개체별 감도값 반영 — 마이크로폰마다 개별 캘리브레이션 인증서의 감도(mV/Pa) 값이 다르므로, 측정 소프트웨어에 해당 개체의 실제 감도값을 정확히 입력해야 합니다.

실측 시스템 구성 사진

씨앤디테크가 협력업체를 통해 공급한 정밀 측정용 마이크로폰의 실제 현장 구성 사례입니다.

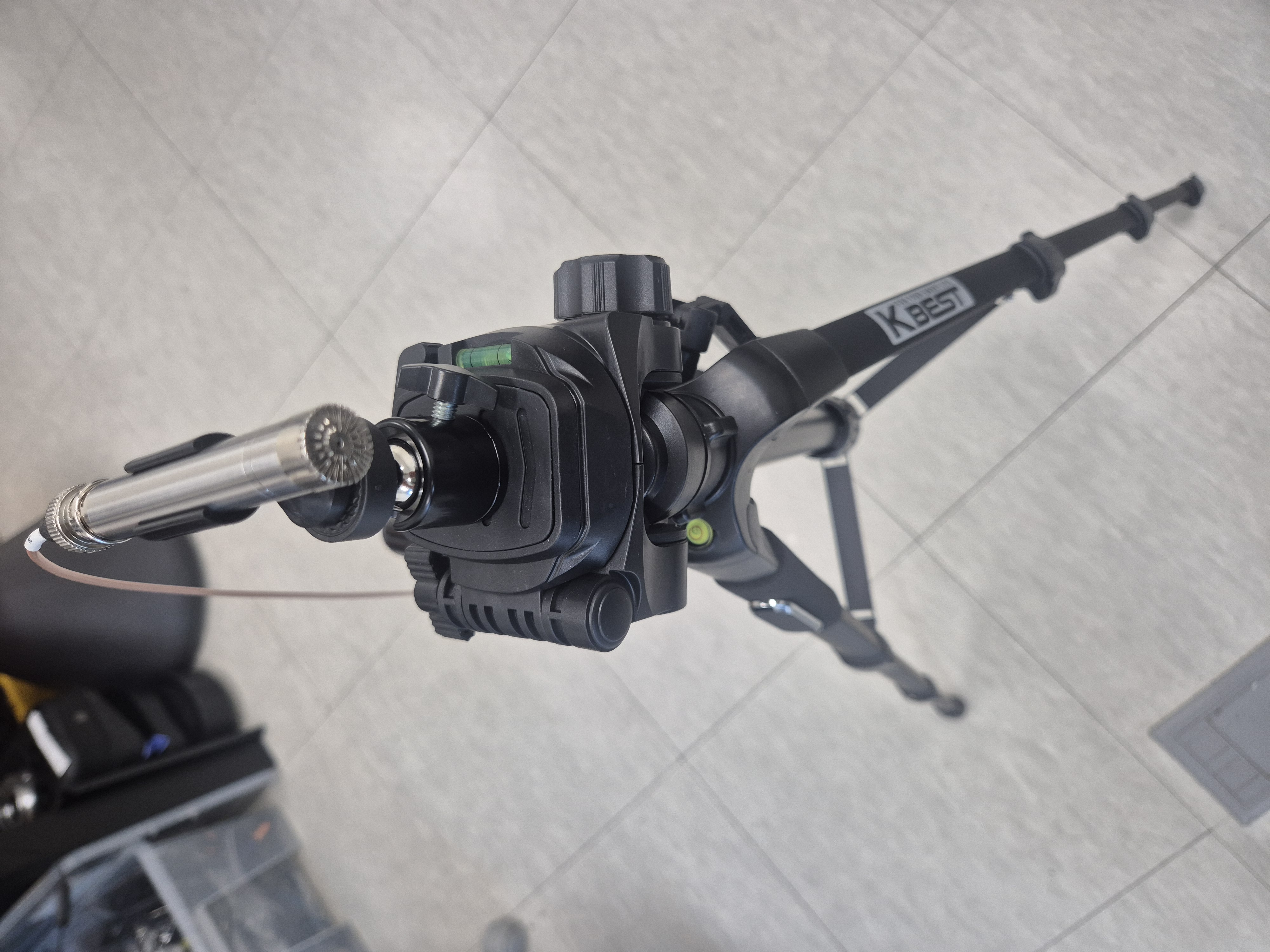

붐 스탠드에 거치된 측정 마이크로폰 — 수평 확인용 버블 레벨 내장

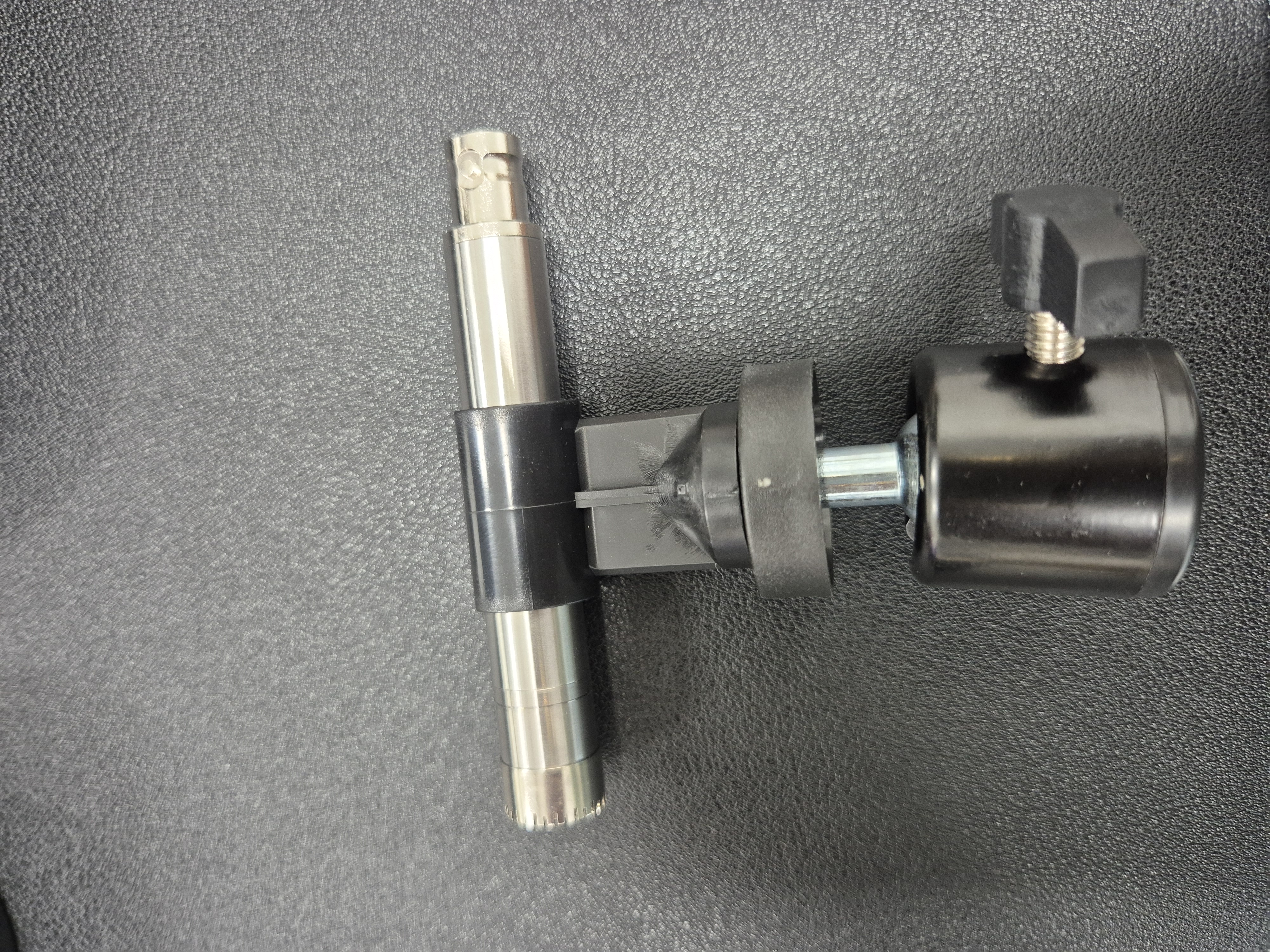

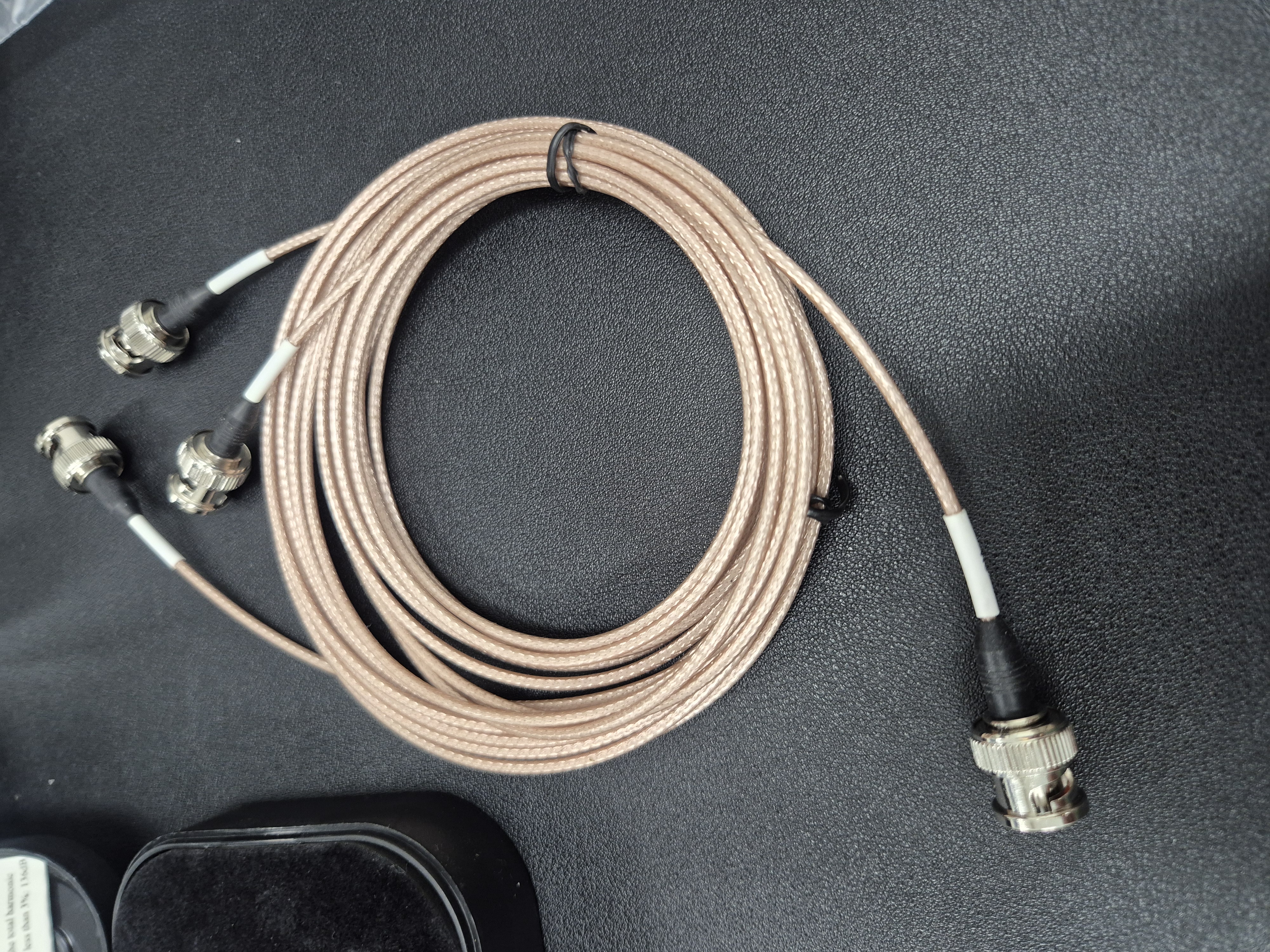

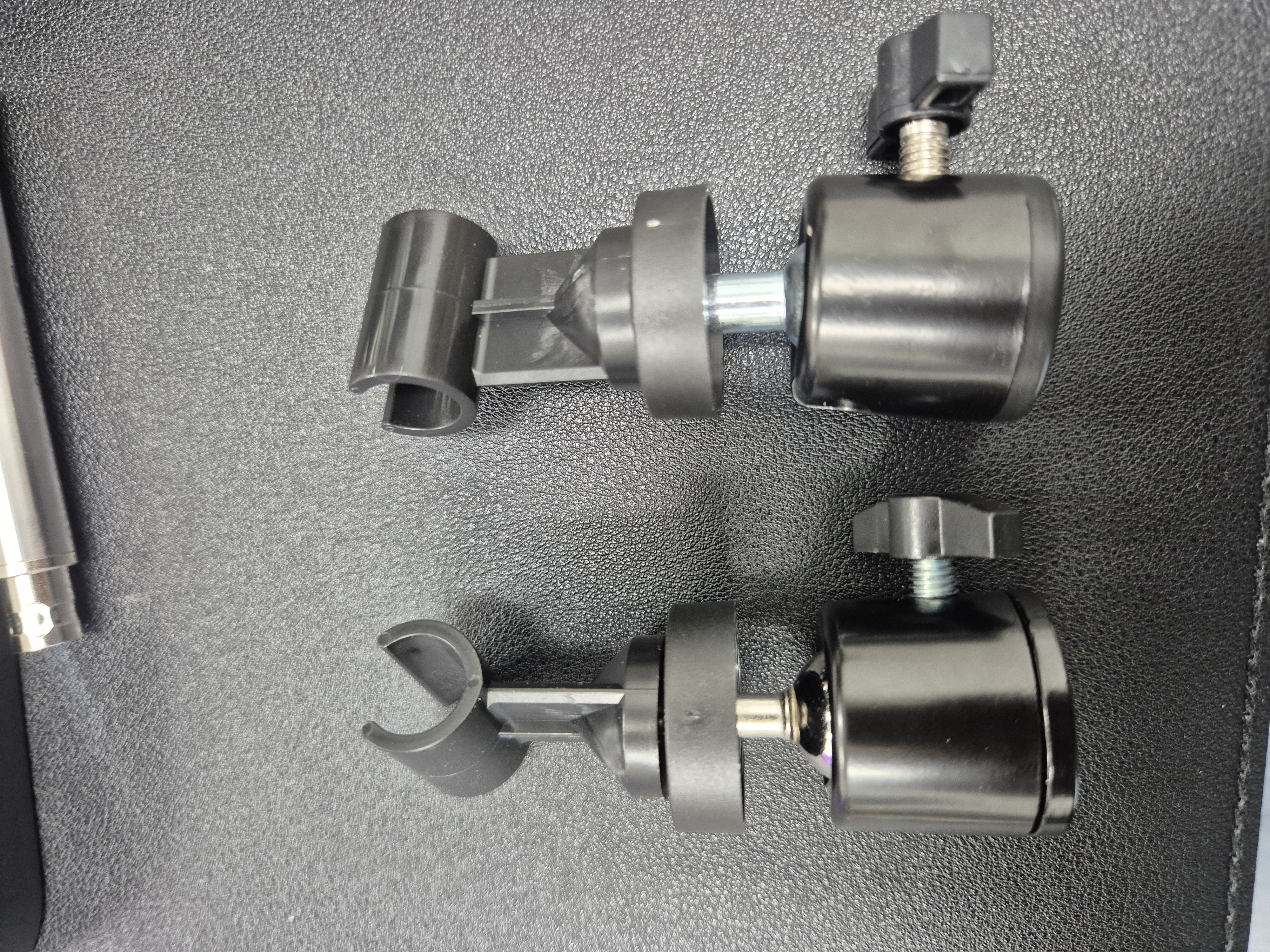

마이크로폰 스위블 클립 마운트 · 프리앰프 장착 모습 · 다채널 연결용 BNC 연장 케이블

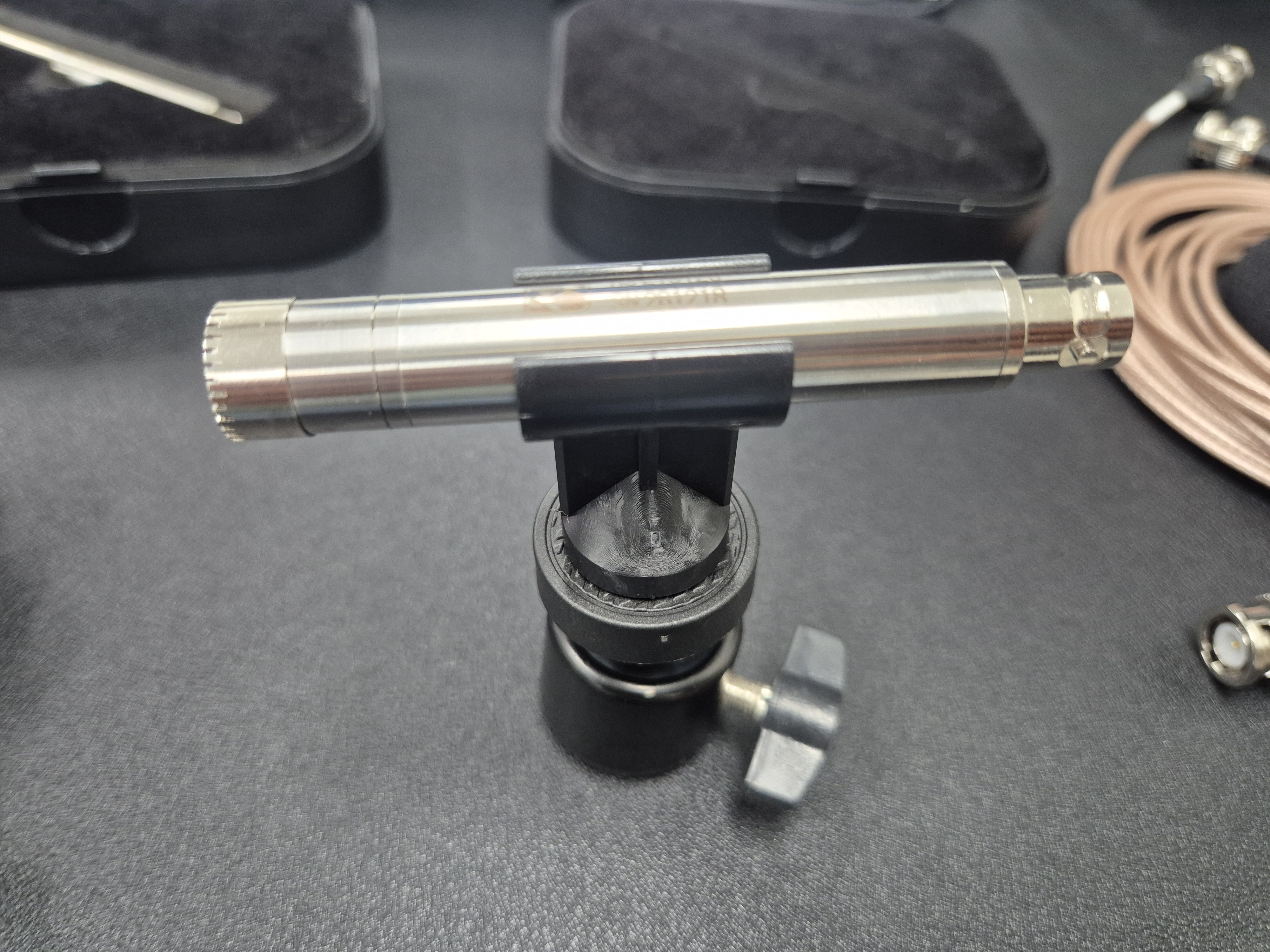

정밀 측정용 마이크로폰과 보관 케이스, BNC 연장 케이블

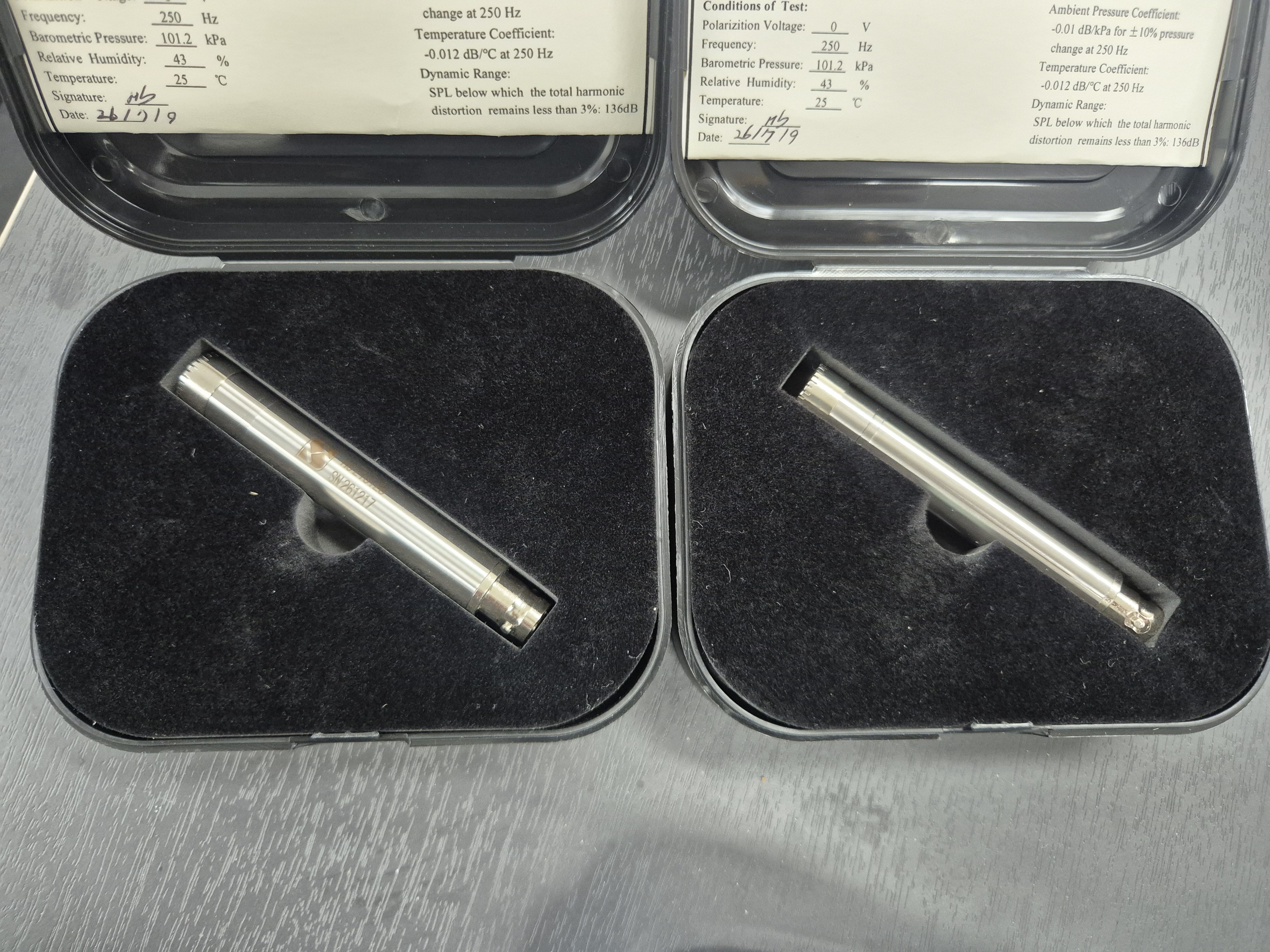

마이크로폰 개별 캘리브레이션 인증서 및 캡슐 — 개체별 감도 관리 예시(분극 전압 0V, 다이나믹 레인지 상한 136dB, 기준 주파수 250Hz)

DT9837 DAQ 연동

DT9837은 4채널 IEPE(ICP®) 입력을 지원하는 소형 USB 진동·소음 데이터수집장치로, USB 케이블 하나로 PC 연결과 전원 공급이 동시에 이루어져 별도 전원 장치가 필요 없습니다.

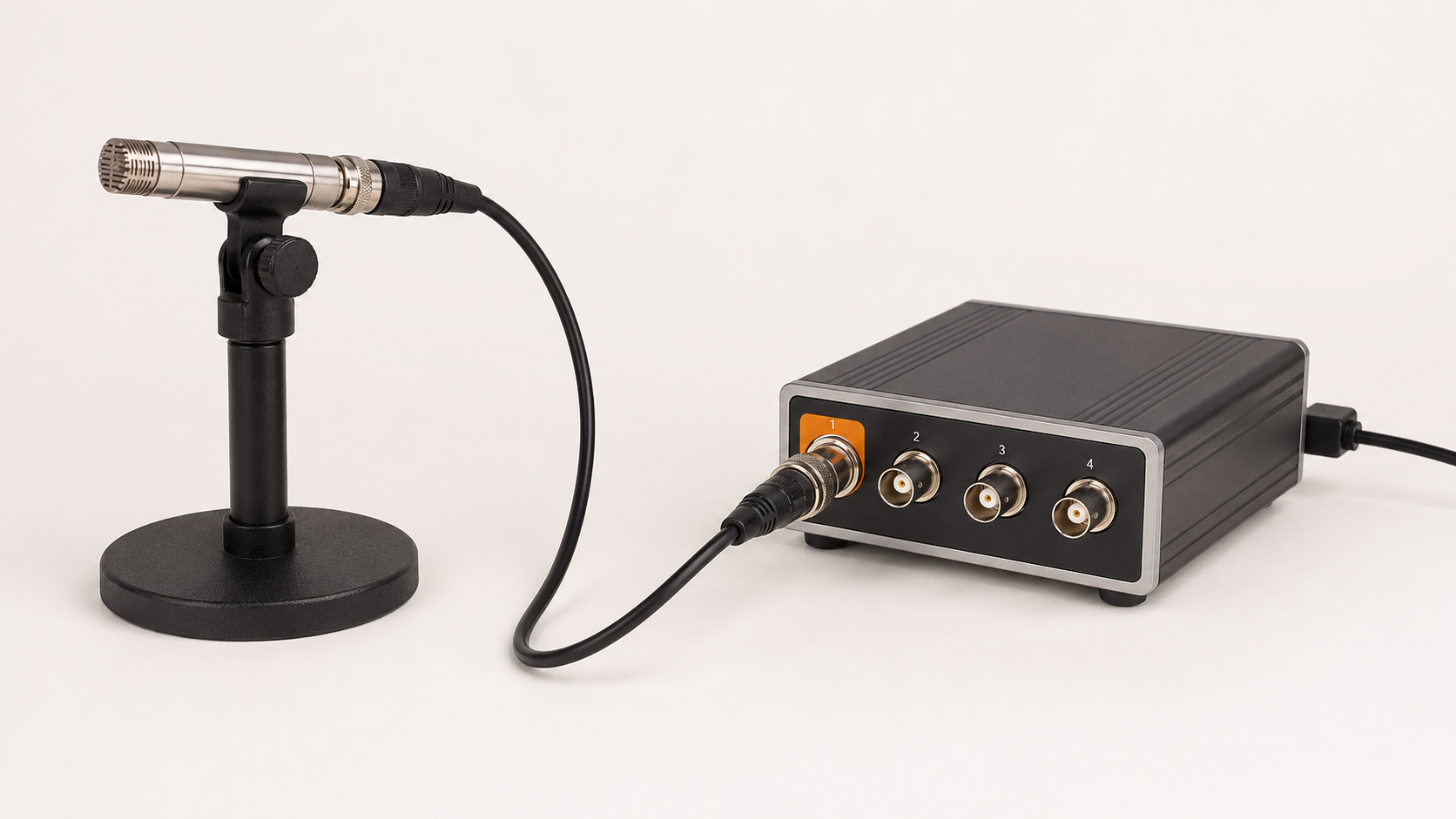

IEPE 프리폴라라이즈드 마이크로폰을 케이블로 4채널 DAQ에 직결한 구성 — 별도 신호 컨디셔너 없이 채널 1에 바로 연결됩니다.

• 1
  직결 조건 — 프리폴라라이즈드(IEPE) 방식 마이크로폰이라면 BNC 케이블로 DT9837의 IEPE 입력에 바로 연결해 측정할 수 있습니다. 외부 폴라라이즈드(비IEPE) 타입은 별도의 전하 증폭기·신호 컨디셔너를 거쳐야 합니다.
• 2
  dB SPL 환산 — QuickDAQ 소프트웨어에 마이크로폰의 실제 감도값(mV/Pa)을 입력하면 전압 신호를 dB SPL 단위로 직접 환산해 표시합니다.
• 3
  가중·분석 옵션 — A/C 주파수 가중치 적용, 1/1·1/3 옥타브밴드 분석, FFT 분석(옵션)까지 QuickDAQ 내에서 처리할 수 있습니다.
• 4
  다채널 동시 측정 — 4개 채널을 활용해 여러 지점의 소음을 동시에 측정하거나, 마이크로폰과 가속도센서를 함께 연결해 소음·진동을 동시에 계측할 수도 있습니다. 더 많은 채널이 필요하면 8·16채널 구성에서 최대 64채널까지 확장되는 DT9857E를 검토합니다.
