진동·차지 앰프
(IEPE/차지 앰프)

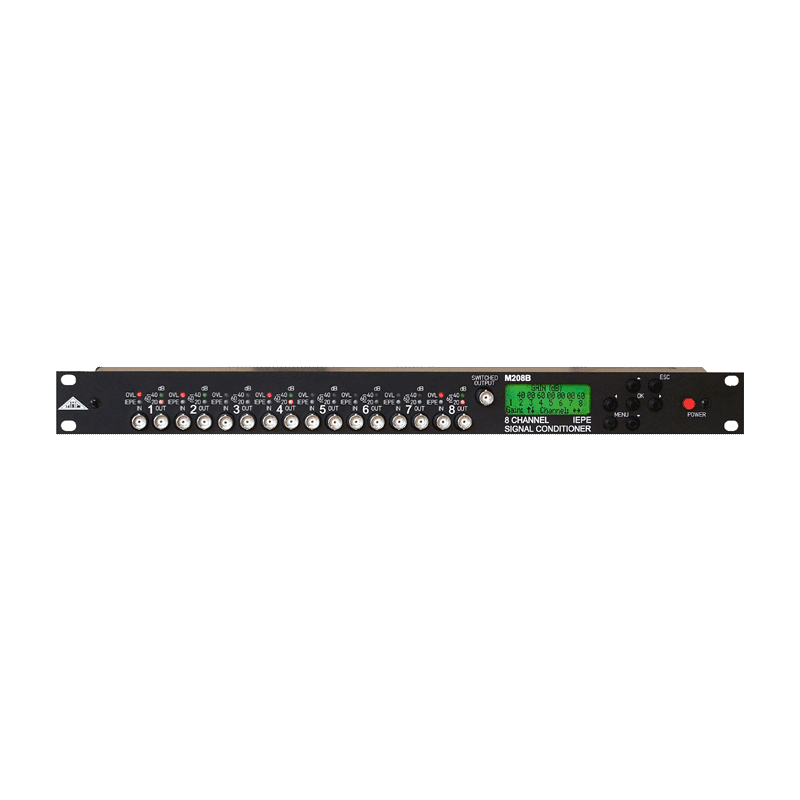

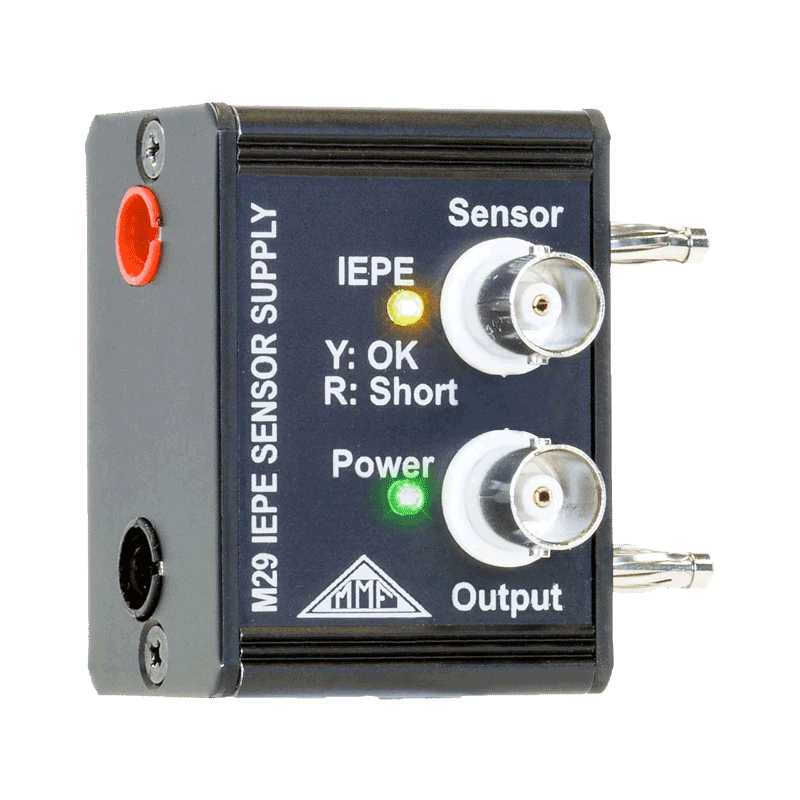

차지(Charge) 앰프는 압전센서가 출력하는 미세한 전하(pC) 신호를 고입력임피던스 회로로 받아 전압 신호로 변환·증폭하는 장비이며, 케이블 길이나 정전용량 변화에 민감하지 않아 고온·고감도 특수 측정에 유리합니다. IEPE 앰프는 센서에 정전류(2~20mA)를 공급해 이미 전압으로 변환된 저임피던스 신호를 받아 증폭·필터링하는 방식으로, 케이블 노이즈에 강하고 배선이 간단해 산업 현장에서 가장 널리 사용됩니다. MMF의 M72·M208 시리즈는 Charge·IEPE 입력을 모두 지원해 센서 종류에 관계없이 한 장비로 대응할 수 있습니다.

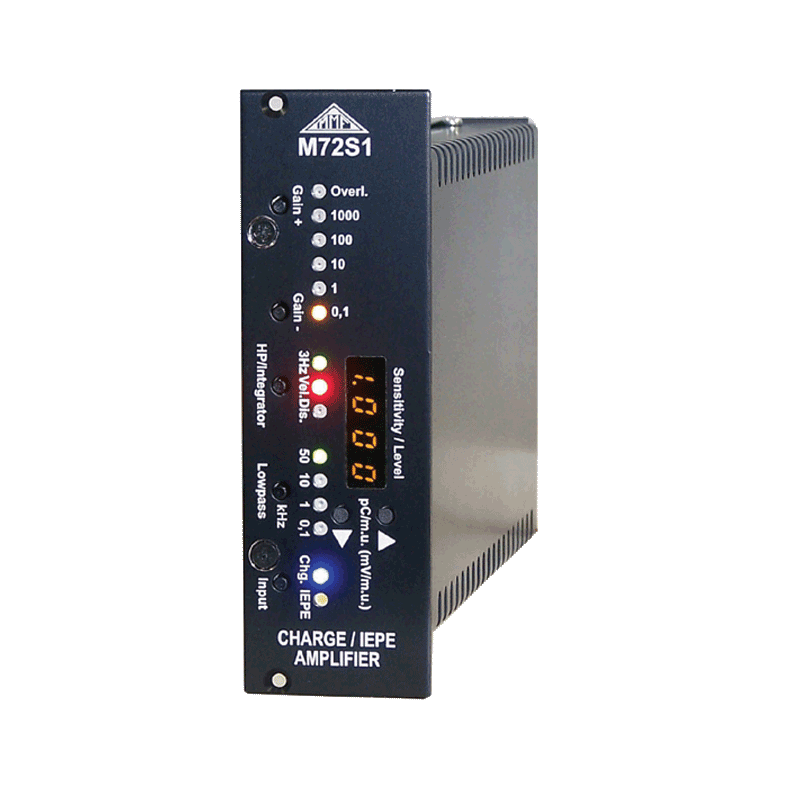

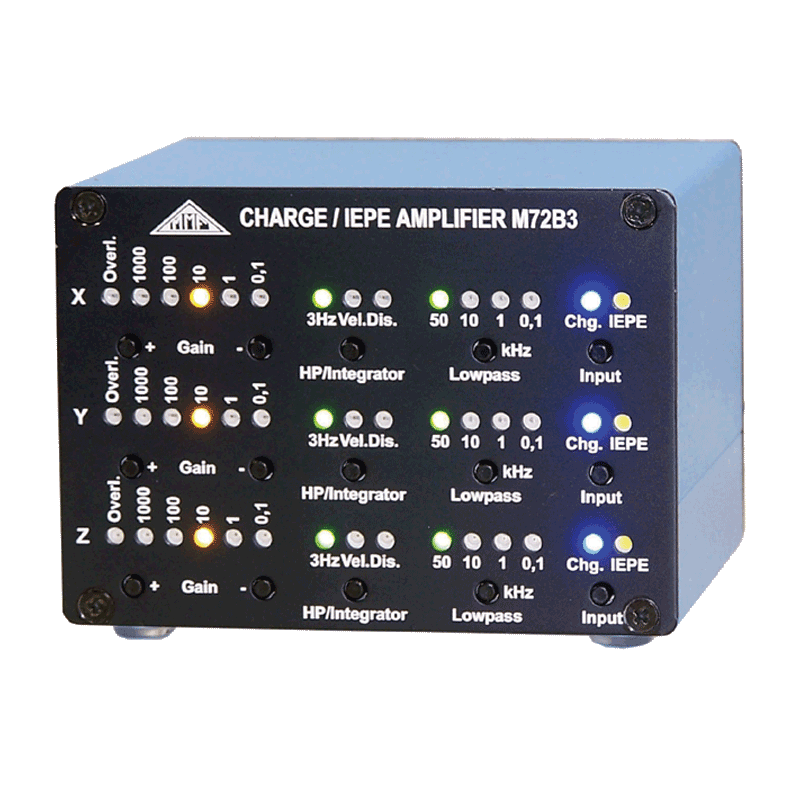

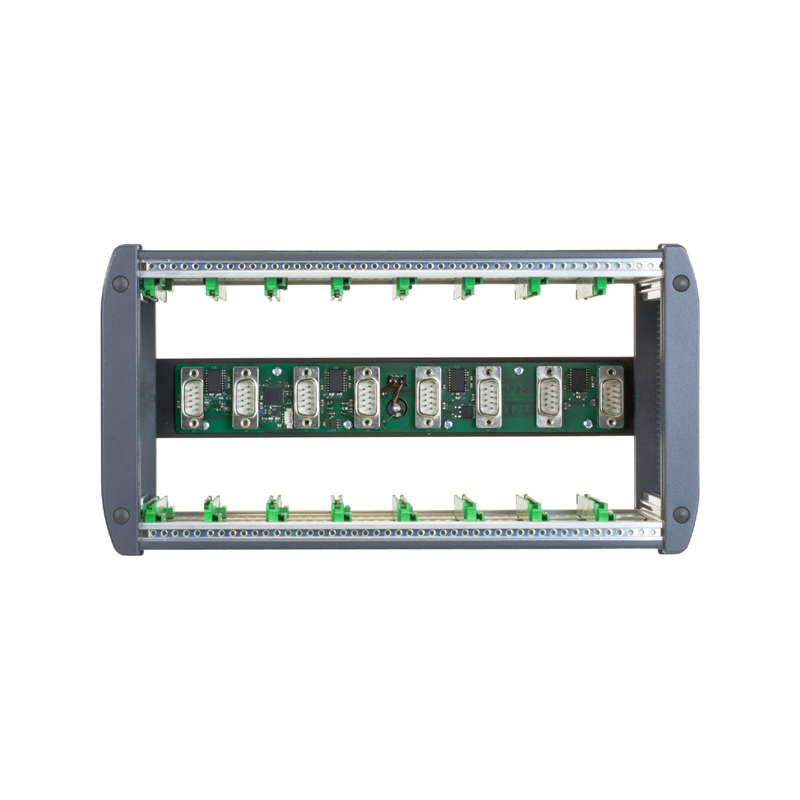

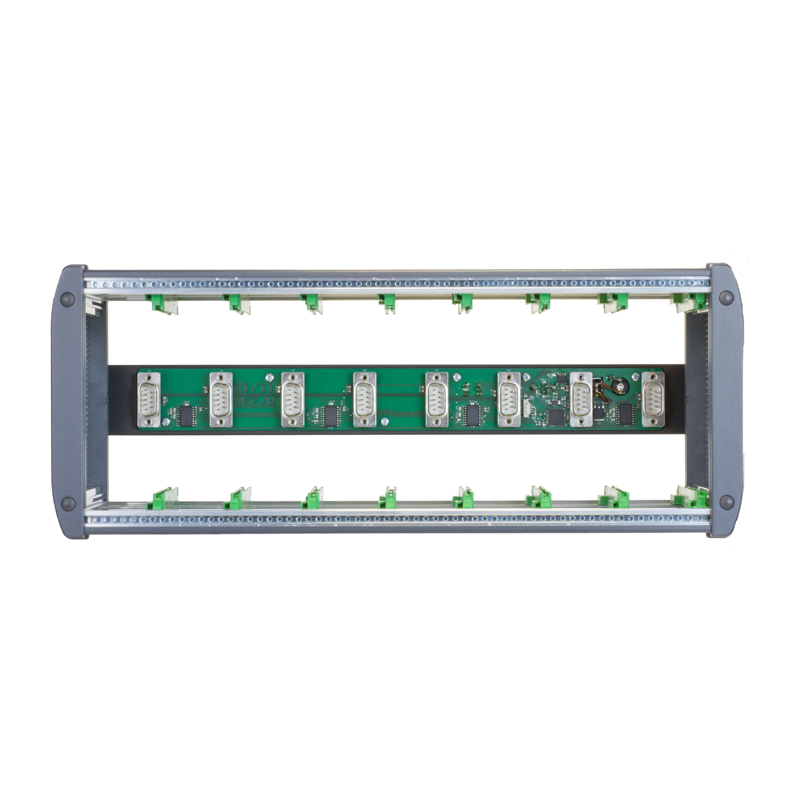

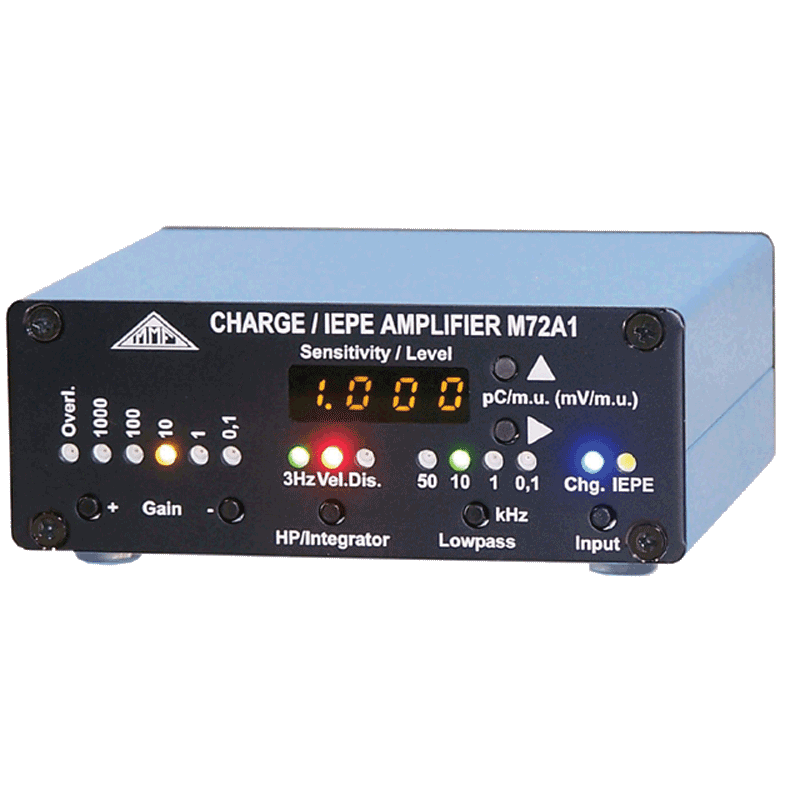

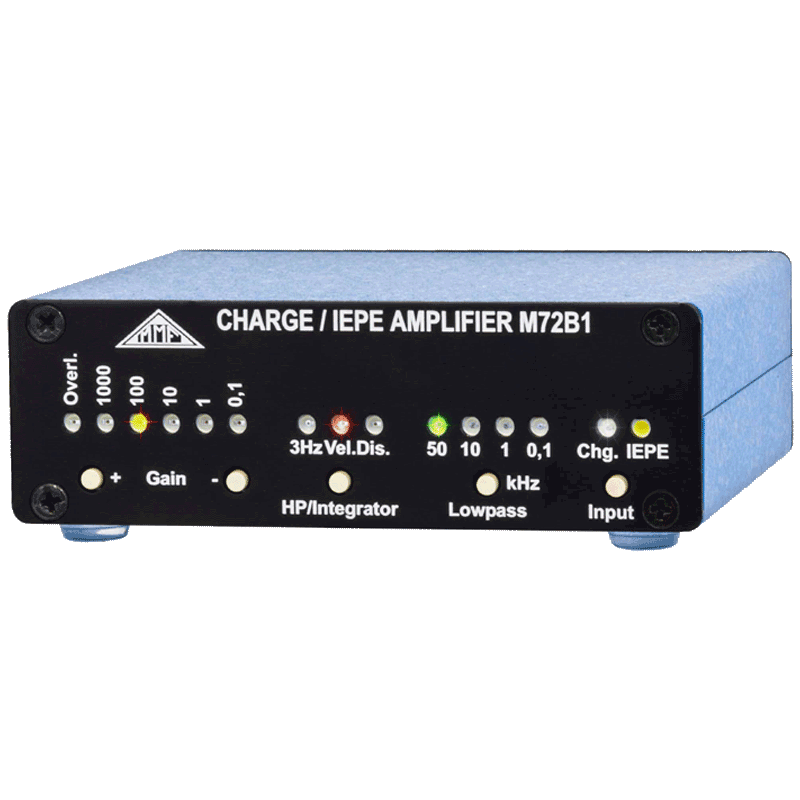

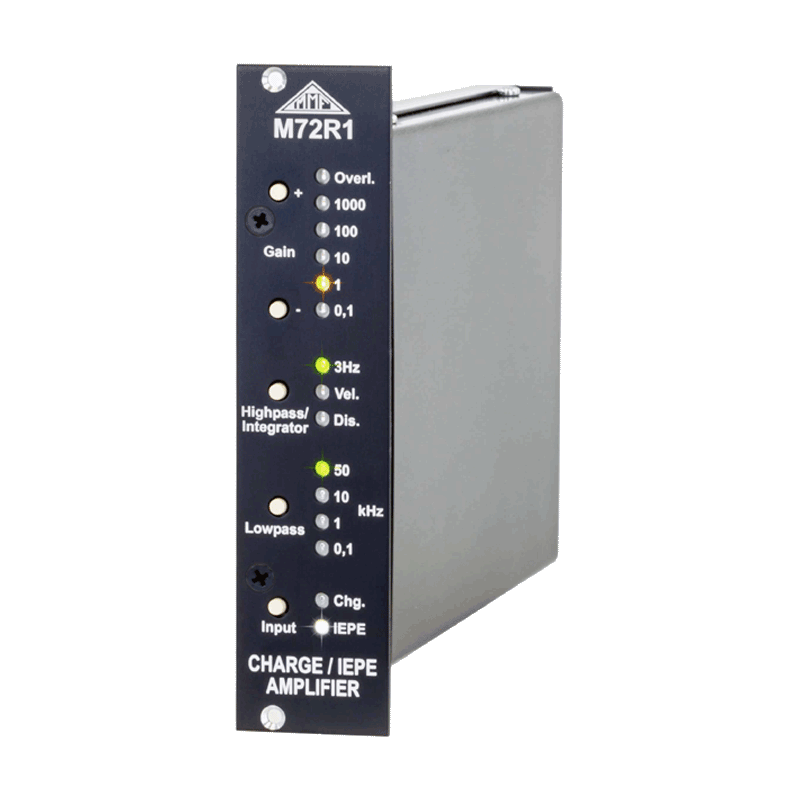

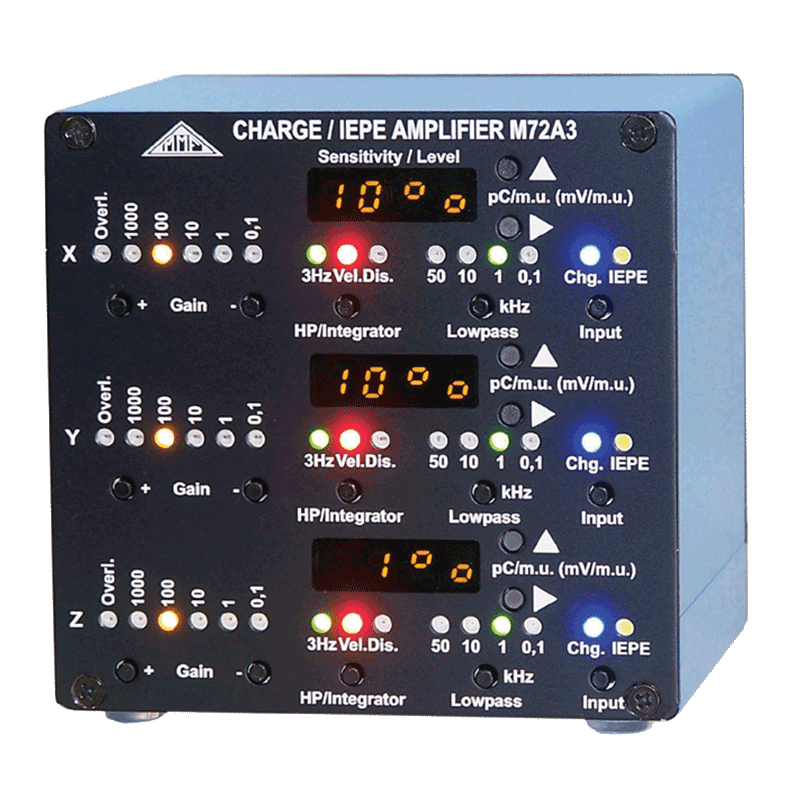

M72A1·M72B1(1채널)과 M72A3·M72B3(3채널)는 독립형 데스크탑 앰프로, 별도 인클로저 없이 단독 사용합니다. M72S1·M72R1은 동일한 1채널 앰프 회로를 랙 모듈 형태로 만든 제품으로, 8채널 인클로저(M72S8·M72R8)에 최대 8개까지 삽입해 USB로 PC와 연결하는 다채널 시스템을 구성합니다. 접미사 A·S는 TEDS 지원과 프론트 키/디스플레이 조작이 가능한 상위 모델이고, B·R은 TEDS 미지원의 간소화된 보급형입니다.

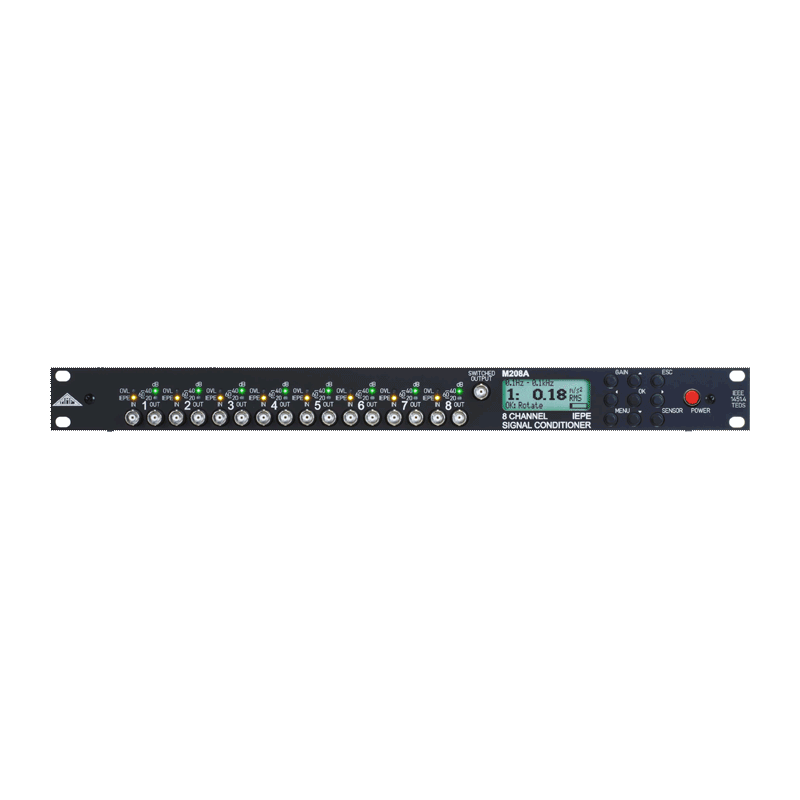

TEDS(Transducer Electronic Data Sheet)는 센서 내부에 저장된 감도·시리얼번호 등 교정 정보를 앰프가 자동으로 읽어오는 IEEE 1451.4 표준 기능입니다. 다채널 시스템에서 센서를 교체하거나 채널을 바꿔 연결해도 앰프가 올바른 스케일 값을 자동 설정하므로 수동 입력 오류를 방지합니다. MMF 시리즈 중 M72A1·M72A3·M72S1·M208A가 TEDS를 지원합니다.

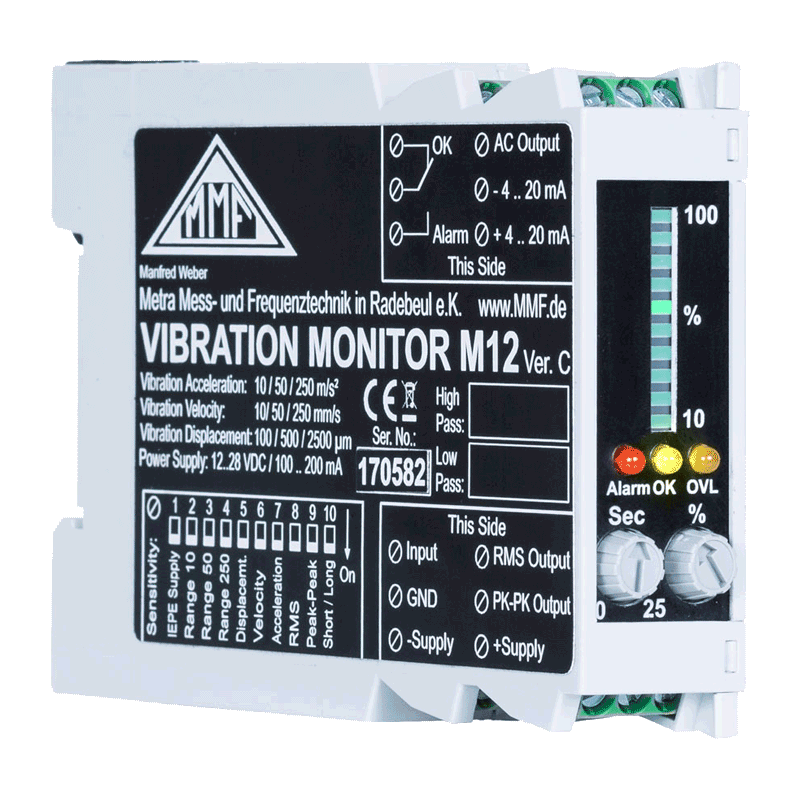

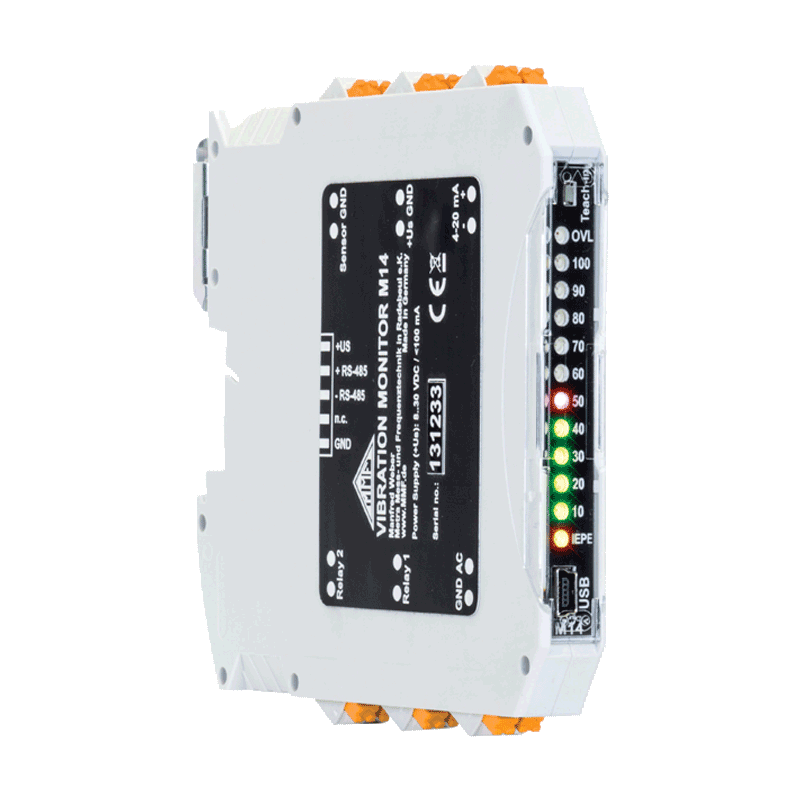

M14·M12는 DIN 레일에 장착하는 진동 상시감시(Vibration Monitoring) 모듈로, ISO 10816/20816 표준에 따라 회전기계의 불평형 진동을 실시간 감시하고 이상 시 릴레이로 경보를 출력합니다. M14는 FFT 분석과 RS485 Modbus 통신을 지원하는 상위 모델로 PLC·SCADA 연동에 적합하며, M12는 DIP 스위치로 임계값을 간편하게 설정하는 보급형으로 4-20mA 아날로그 출력과 RMS/Peak 값을 함께 제공합니다.

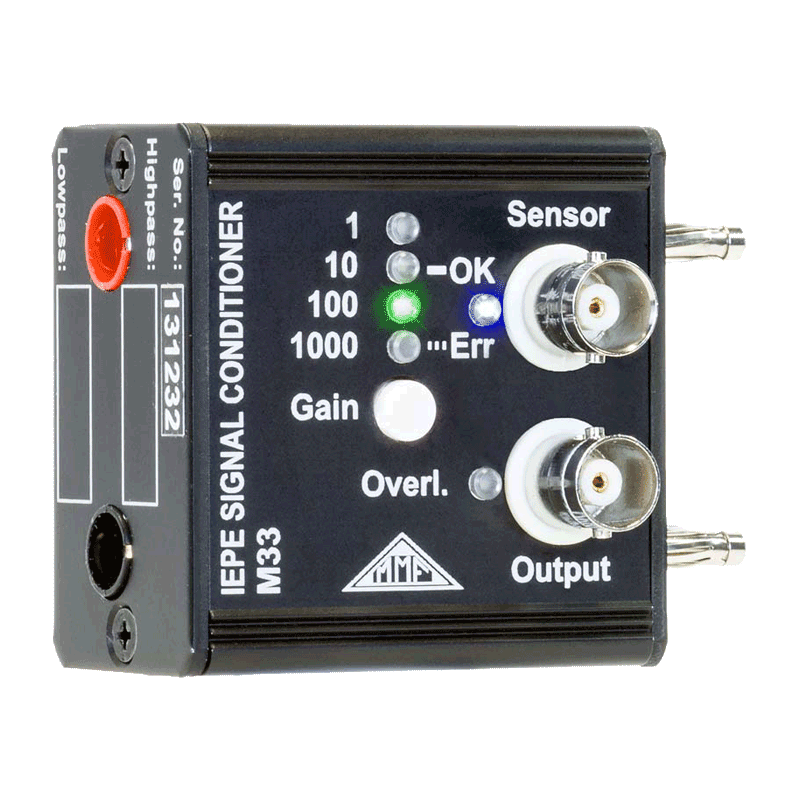

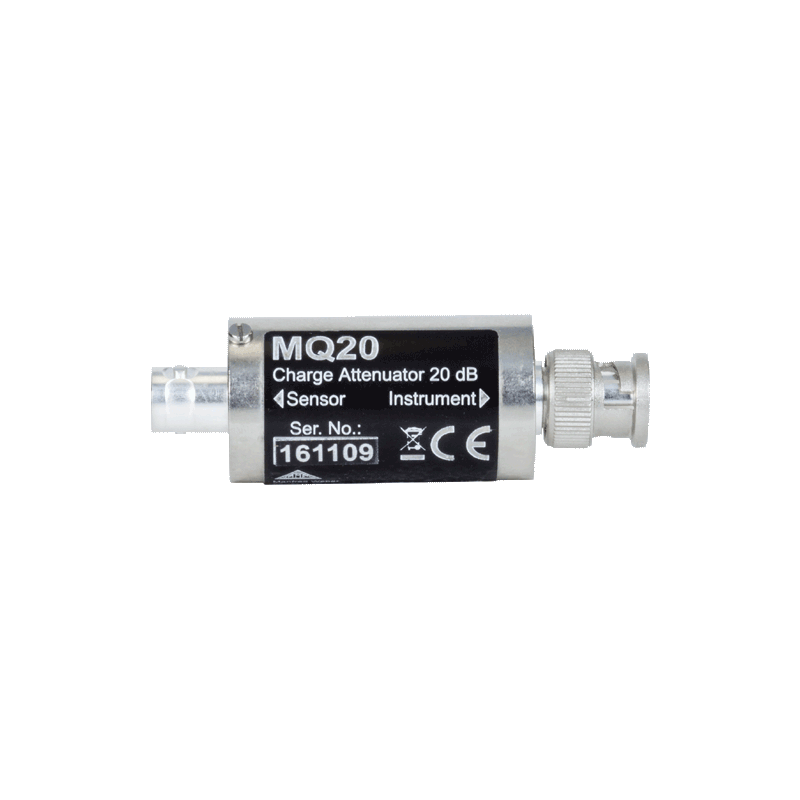

MQ20(-20dB, 1:10)·MQ40(-40dB, 1:100)은 고충격·고진폭 환경에서 압전센서의 전하 출력이 앰프 입력 범위를 초과할 때 신호를 미리 감쇠시키는 인라인 액세서리입니다. FB2(저역통과 필터)·FB3(고역통과 필터)·FBV(단일 적분기)·FBD(이중 적분기)는 M33·M208 시리즈에 플러그인 형태로 장착해 불필요한 주파수 대역을 제거하거나, 가속도 신호를 적분해 속도·변위 단위로 실시간 변환하는 데 사용합니다.

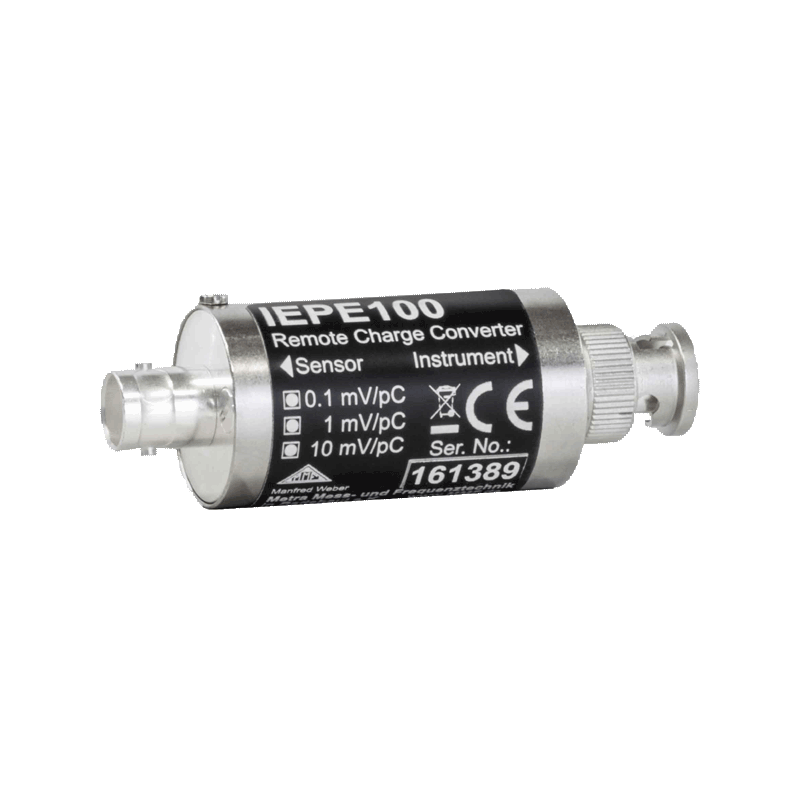

IEPE100은 차지 출력 센서 바로 뒤에 인라인으로 연결하는 소형 컨버터로, 센서에서 가까운 지점에서 미리 전하 신호를 IEPE(전압) 신호로 변환합니다. 이렇게 하면 센서~계측기 사이 케이블이 길어져도 전하 신호 특유의 노이즈·정전용량 문제 없이 안정적으로 신호를 전송할 수 있어, 원거리 배선이 필요한 현장에서 차지 출력 센서를 IEPE 방식처럼 손쉽게 사용할 수 있습니다.
